26 GHz-Werkradarnäher für die berührungslose Messung von korrosiver Flüssigkeit mit IP67 und Explosionssicherheit

26 GHz-Werkradarnäher für die berührungslose Messung von korrosiver Flüssigkeit mit IP67 und Explosionssicherheit

Markenbezeichnung: NUOYING
Modellnummer: NYRD86
MOQ: 1 Stück
Preis: $160~$480/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
20 m
Genauigkeit:
±5mm
Stromversorgung:
24VDC, 220VAC
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+130°C
Schutzklasse:
IP67
Prozessdruck:
-0,1 bis 1,0 MPa
Explosionssichere Klasse:
Exia II CT6 Ga, Exd II CT6 Gb
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



26 GHz-Werkradarnäher für die berührungslose Messung von korrosiver Flüssigkeit mit IP67 und Explosionssicherheit



NYRD86 26GHz Radar-Level-SenderBeschreibung des Produkts



Der NYRD86-Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 80 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



NYRD86 26GHz Radar-Level-SenderArbeitsprinzip



Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt (weil die Pulsschwingungsgeschwindigkeit extrem schnell ist,Die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger reflektiert.Die Zeit, die es braucht, um hin und her zu gehen, ist fast augenblicklich).



NYRD86 26GHz Radar-Level-Sender Konstruktionsmerkmale



1Die Antennengröße ist klein, einfach zu installieren; Kontaktloses Radar, kein Verschleiß, keine Verschmutzung.
2. fast immun gegen Korrosion und Schaum; nicht von Veränderungen der mittleren Dichte, Temperatur und Druck betroffen.
3. Schwere Staubumgebung hat wenig Einfluß auf die Arbeit des Hochfrequenzpegelmessers.
4- Kürzere Wellenlänge, bessere Reflexion auf geneigten Festflächen.
5Der Strahlwinkel ist gering, die Energie konzentriert, was die Echokapazität erhöht und zur Vermeidung von Störungen beiträgt.
6Die Messung der Blindenfläche ist kleiner, so daß auch bei der Messung kleiner Tanks gute Ergebnisse erzielt werden können.
7Ein hohes Signal-Rausch-Verhältnis kann auch bei Schwankungen zu einer besseren Leistung führen.
Bei der Ermittlung von Schwankungen kann auch eine bessere Leistung erzielt werden.
8. Hohe Frequenz ist die beste Wahl für die Messung von festen und niedrigen dielektrischen Konstanten.



NYRD86 26GHz Radar-Level-Sender Typische Anwendungen



1Verschiedene Flüssigkeiten (starke Korrosion, niedrige Dielektrikkonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und hoher Druck usw.)

2. Alle Arten von Staub (starker Staub, schwimmender Staub, Zementpulver, Kalkpulver, Fliegende Asche, Kristallisation usw.)

3Verschiedene Feststoffe (Getreide, Kieselsteine, Eisenerz, Kohle usw.)



NYRD86 26GHz Radar-Level-SenderTechnische Parameter



Typische Anwendung starke ätzende Flüssigkeit
Übertragungsfrequenz 26 GHz
Produktmodell NYRD86
Antenntyp Typ der Stange
Antennenmaterial PTFE
Messbereich 20 m
Messgenauigkeit ±5 mm
Stromversorgung 24VDC
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~130°C
Prozessdruck -0,1 bis 1,0 MPa
Verfahrensverbindung Flansche
Schutzniveau IP67
Explosionssicherheit Exia II CT6 Ga, Exd II CT6 Gb



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

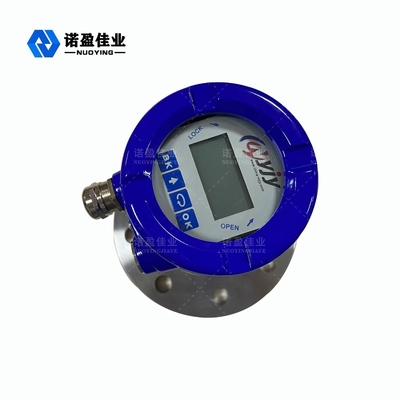

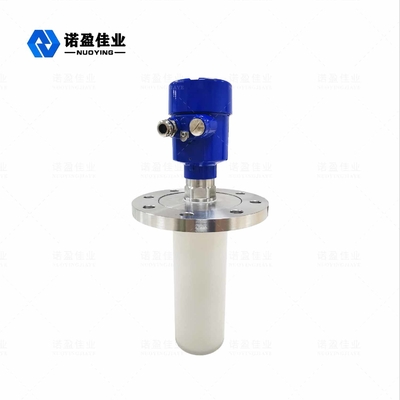

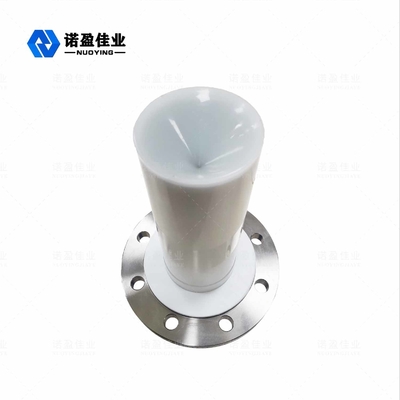

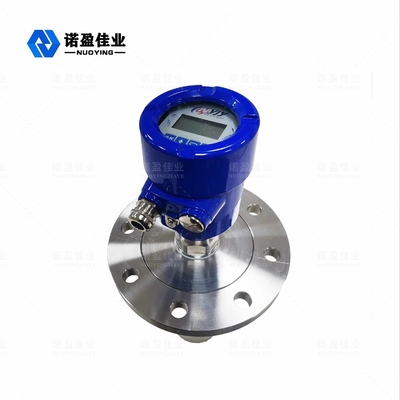

NYRD86 26GHz Radar-Level-Sender Bilder



26 GHz-Werkradarnäher für die berührungslose Messung von korrosiver Flüssigkeit mit IP67 und Explosionssicherheit 0



26 GHz-Werkradarnäher für die berührungslose Messung von korrosiver Flüssigkeit mit IP67 und Explosionssicherheit 1
