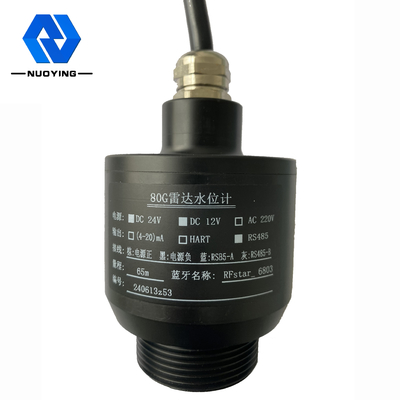

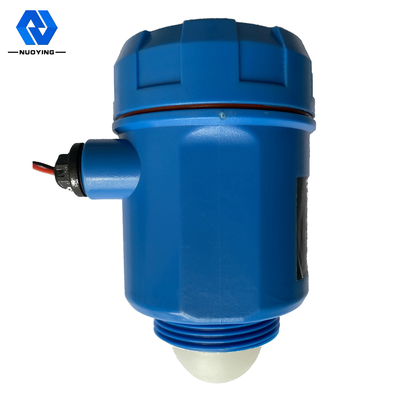

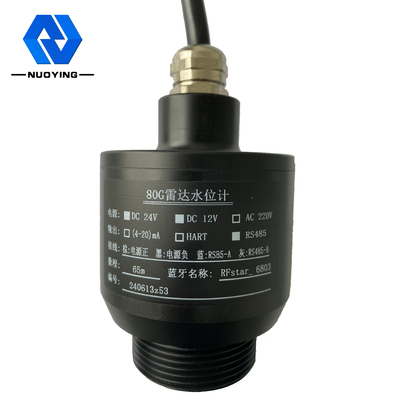

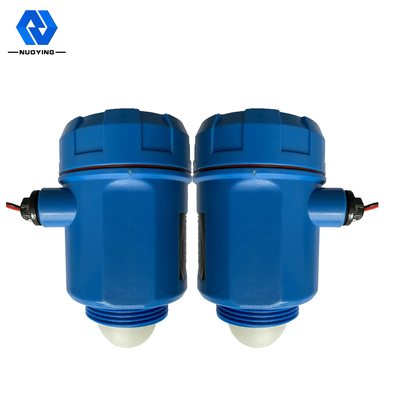

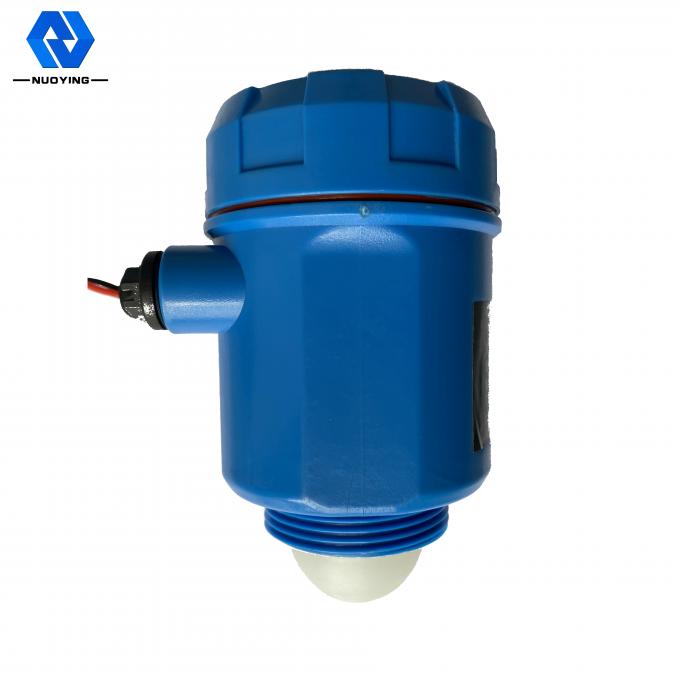

Industrie 80 GHz Hochpräzisions-Radar-Level-Sender 4-20mA Ausgang für Flüssigkeit
NYRD-901 Radar-Level-Sender mit Bluetooth
Produktparameter
Typische Anwendung
Wasser, Flüssigkeiten
Messbereich
5m, 10m, 15m, 20m
Stromversorgung
24VDC ((22V ~ 30V)
Ausgang des Signals
4...20mA/RS485/Modbus..
Umgebungstemperatur
-20°C bis +70°C
Prozessdruck
-0,1 bis 1,0 MPa
Anschlussmethode
Faden
Schutzgrad
IP67
Beschreibung der Produkte
Beschreibung der Produkte
NYRD-901 Radar-Level-Sender
Das NYRD901 Frequenzmodulationswellen-Radarprodukt FMCW (auch als Millimeterwellenradar bekannt) hat wichtige Anwendungen in der Entfernungszieldetektion, der Fernbildgebung, der multispektralen Bildgebung usw.Im Umfeld starken Rauch und Staub, weil es ein Millimeterwellenband mit einer höheren Frequenz als das Ku-Band-Radar verwendet. Es kann Ziele erkennen, die kleiner sind als das Mikrowellenradar und eine genauere Positionierung erreichen,mit höherer Auflösung und stärkerer Vertraulichkeit.
NYRD-901 Funktionsprinzip des Radarübertragers
Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt (weil die Pulsschwingungsgeschwindigkeit extrem schnell ist,Die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger reflektiert.Die Zeit, die es braucht, um hin und her zu gehen, ist fast augenblicklich).
