China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten

China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten

Markenbezeichnung: NUOYING
Modellnummer: NYRD808
MOQ: 1 Stück
Preis: $238~$700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
70m
Genauigkeit:
±3mm
Stromversorgung:
24 VdC (2 Drähte, 4 Drähte), 220 VAC
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+120℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Exia II CT6
Antennenmaterial:
PTFE, 304, 316, PP, PFA
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten



NYRD808 26GHz-Radar-Level-SenderBeschreibung des Produkts



Der NYRD809 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 70 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



NYRD80826GHz-RadarübertragerArbeitsprinzip



Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt.



NYRD808 26 GHz Radar-Level-Sender Konstruktionsmerkmale



1Die Antennen sind klein, einfach zu installieren, kontaktlos, keine Verschleißung.

2- kaum von Korrosion und Schaum beeinflusst; nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst.

3.Schwere Staubumgebung hat nur geringe Auswirkungen auf den Betrieb des Hochfrequenzpegelmessers.

4.Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen.

5.Kleiner Strahlwinkel und konzentrierte Energie.

6Die Messblindfläche ist kleiner und bei der Messung kleiner Behälter können gute Ergebnisse erzielt werden.

7.Hoch Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.

8.Hochfrequenz, die beste Wahl für die Messung fester und niedrig dielektrischer Konstanten.



NYRD808 26GHz-Radar-Level-Sender Anwendungsbereiche



1Ölfeld: Dreiphaseseparatoren, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

2Chemie: Rohstoffsilos, Ammoniakbehälter, Asphaltspeicher usw.

3. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos usw.

4- Lebensmittel: Lagerbehälter für Rohzucker usw.

5Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

6Papier: Rohstoff-Silo, Lagerturm, Trocknungstrommel, chemische Stofflager, usw.

7­ andere: Steinbruch, Kohlenbergbau, Umweltschutz und andere Industriezweige.



NYRD808 26GHz-Radar-Level-SenderTechnische Parameter



Produktmodell NYRD808
Typische Anwendung Feststoffe, Partikel und starker Staub
Antennenmaterial PTFE, 304, 316, PP, PFA
Antenntyp Antenne mit Horn
Messbereich 70m
Messgenauigkeit ±3 mm
Stromversorgung 24 VdC (2 Drähte, 4 Drähte), 220 VAC
Durchschnittliche Temperatur -40°C bis +120°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD808 26GHz Radar-Level-Sender verwandt Bilder

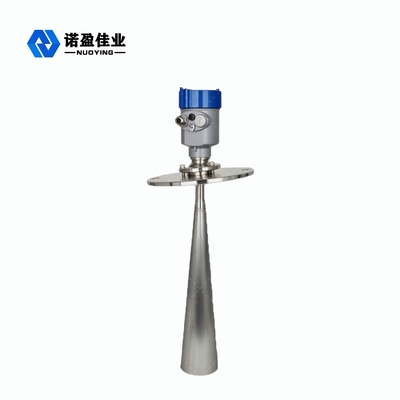

China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten 0

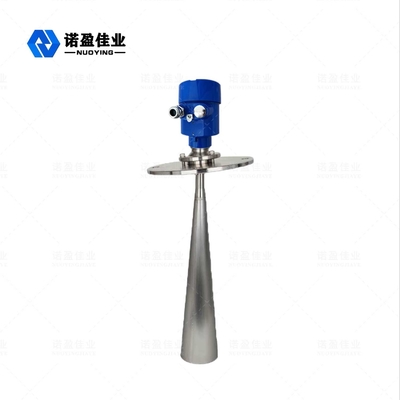

China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten 1

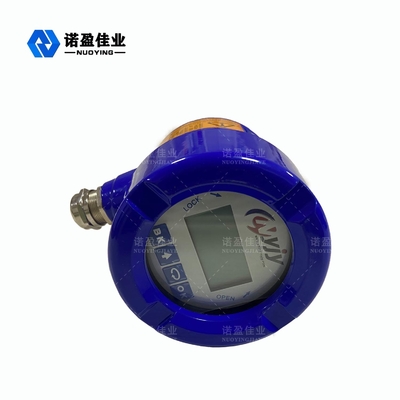

China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten 2

China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten 3
