Markenbezeichnung: | NUOYING |
Modellnummer: | NYRD808 |
MOQ: | 1 Stück |
Preis: | $218~$600/pc |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 1000 Stück pro Monat |
China NYRD808 0-70m 26G Hochfrequenz-Radar-Level-Meter 4-20mA Radar-Level-Sender mit SIL- und IP67-Berichten
NYRD808 26GHz-Radar-Level-SenderBeschreibung des Produkts
Der NYRD809 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 70 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.
NYRD80826GHz-Radarübertrager Arbeitsprinzip
Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt.
NYRD808 26 GHz Radar-Level-Sender Konstruktionsmerkmale
1Die Antennen sind klein, einfach zu installieren, kontaktlos, keine Verschleißung.
2. kaum von Korrosion und Schaum beeinflusst; nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst.
3Schwere Staubbelastung hat nur geringe Auswirkungen auf den Betrieb des Hochfrequenz-Levelmeters.
4- Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen.
5Kleiner Strahlwinkel und konzentrierte Energie.
6Die Messblindfläche ist geringer und bei der Messung kleiner Behälter können gute Ergebnisse erzielt werden.
7.Hoch Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
8Hohe Frequenz ist die beste Wahl für die Messung fester und niedrig dielektrischer Konstanten.
NYRD808 26GHz-Radar-Level-SenderTechnische Parameter
Produktmodell | NYRD808 |
Typische Anwendung | Feststoffe, Partikel und starker Staub |
Antennenmaterial | PTFE, 304, 316, PP, PFA |
Antenntyp | Antenne mit Horn |
Messbereich | 70m |
Messgenauigkeit | ±3 mm |
Stromversorgung | 24 VdC (2 Drähte, 4 Drähte), 220 VAC |
Durchschnittliche Temperatur | -40°C bis +120°C |
Prozessverbindung | Gewinde, Flansche (optional) |
Prozessdruck | -0,1 bis 4,0 MPa |
Schutzklasse | IP67 |
Explosionssicherheit | Exia II CT6 |
Ausgang des Signals | 4...20mA/HART/RS485/Modbus... |
Elektrische Schnittstelle | M20*1.5, 1⁄2 ′′NPT |
Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

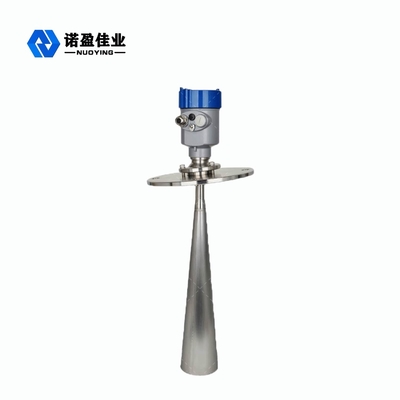

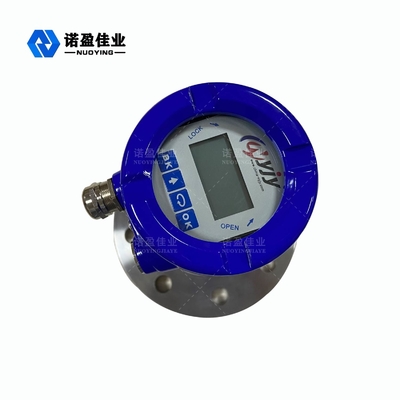

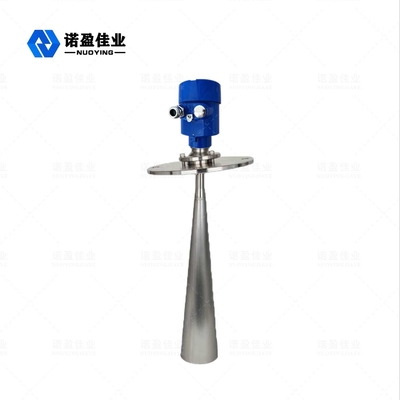

NYRD808 26GHz Radar-Level-Sender verwandt Bilder
