26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE

26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE

Markenbezeichnung: NUOYING
Modellnummer: NYRD-SL
MOQ: 1 Stück
Preis: $158~$800/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m, 80 m (optional)
Genauigkeit:
±3mm
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+80℃
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Antennenmaterial:
PTFE, 304, 316, PP, PFA
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE



26GHz-RadarübertragerBeschreibung des Produkts



Der NYRD-SL Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 80 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



26GHz-RadarübertragerArbeitsprinzip



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dass die höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



NYRD-SL 26 GHz Radar-Level-SenderTechnische Parameter



Produktmodell NYRD-SL
Typische Anwendung Abflüsse, Stauseen, Flüsse, Seen, Flachgewässer usw.
Antennenmaterial PTFE, 304, 316, PP, PFA
Antenntyp Antenne mit Horn
Messbereich 30 m, 80 m (optional)
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40°C bis +80°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 2,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD-SL 26GHz-Radar-Level-Sender verwandt Bilder

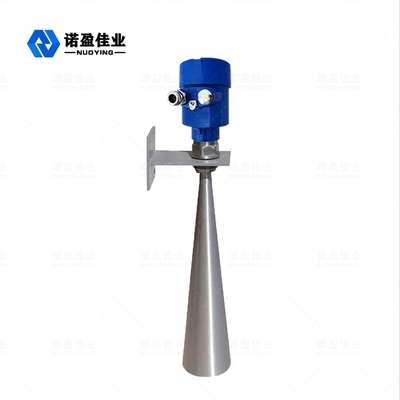

26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE 1

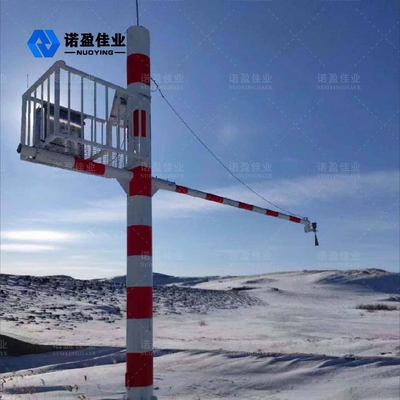

26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE 2

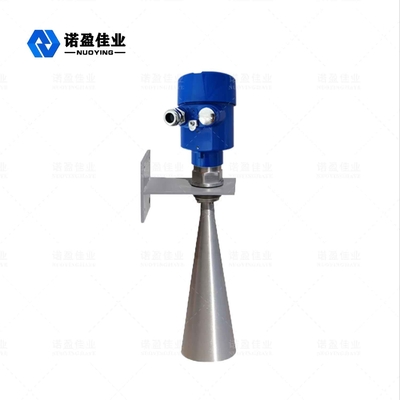

26GHz Hochfrequenz 4-20mA Hart Radar Level Transmitter für Abflüsse und Flüsse 80m Radar Level Meter für Wasser mit CE 3
