26 GHz HART-Radar-Level-Sender für die kontinuierliche Messung des Niveaus von Flüssigkeiten mit 80 m Reichweite und hoher Genauigkeit

26 GHz HART-Radar-Level-Sender für die kontinuierliche Messung des Niveaus von Flüssigkeiten mit 80 m Reichweite und hoher Genauigkeit

Markenbezeichnung: NUOYING
Modellnummer: NYRD808
MOQ: 1 Stück
Preis: $218~$650/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
70m
Genauigkeit:
±3mm
Prozesstemperatur:
-40~+120℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Exia II CT6
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



26 GHz Hochfrequenz-Radar-Level-Sender für die kontinuierliche Messung von Flüssigkeiten mit einer Reichweite von 80 m



26GHz-RadarübertragerArbeitsprinzip



Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt.



NYRD-SL 26GHz-Radar-Level-Sender Konstruktionsmerkmale



  • Keine mechanische Abnutzung, keine Berührungsmessung, keine Verschmutzung
  • Betrieb bei allen Wetterbedingungen, starke Störungssicherung
  • Nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst
  • Nicht beeinträchtigt durch Wasserqualität und schwimmende Gegenstände (z. B. Eis)
  • kaum durch Korrosion und Schaum beeinflusst
  • Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen
  • Kleiner Blindbereich für die genaue Messung kleiner Behälter
  • Kleiner Strahlwinkel und konzentrierte Energie
  • Kontinuierliche Datenerhebung
  • Ein hohes Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
  • Niedrige Kosten, einfache Installation und Wartung, lange Lebensdauer



26GHz-Radarübertrager Anwendungsbereiche



1Ölfeld: Dreiphaseseparatoren, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

2Chemie: Rohstoffsilos, Ammoniakbehälter, Asphaltspeicher usw.

3. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos usw.

4- Lebensmittel: Lagerbehälter für Rohzucker usw.



26GHz-RadarübertragerTechnische Parameter



Produktmodell NYRD808
Typische Anwendung Feststoffe, Partikel und starker Staub
Antennenmaterial PTFE, 304, 316, PP, PFA
Antenntyp Antenne mit Horn
Messbereich 70m
Messgenauigkeit ±3 mm
Stromversorgung 24 VdC (2 Drähte, 4 Drähte), 220 VAC
Durchschnittliche Temperatur -40°C bis +120°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

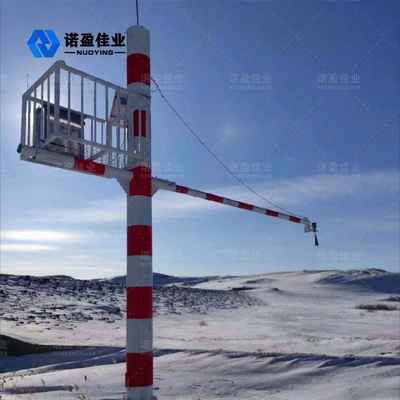

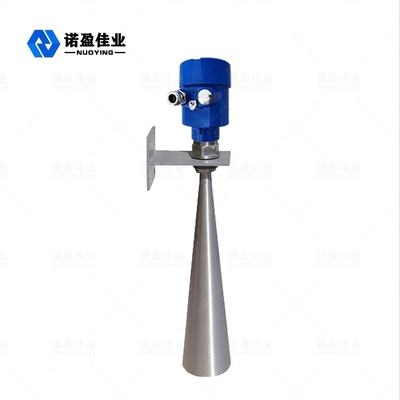

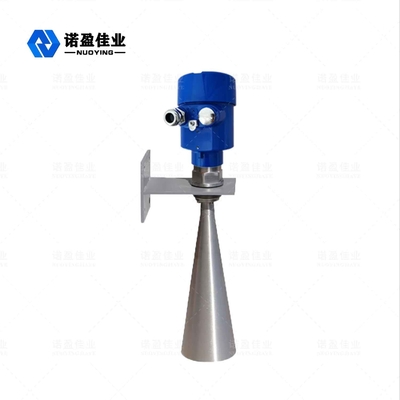

Verwandter 26 GHz-Radar-Sender Bilder
