26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit

26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit

Markenbezeichnung: NUOYING
Modellnummer: NYRD806
MOQ: 1 Stück
Preis: $158~$850/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+250℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Hülle, Flansche (optional)
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit



Produktbeschreibung des 26 GHz-Radar-Sender



Der NYRD806 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 30 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



Funktionsprinzip des 26 GHz-Radarübertragers



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



Designmerkmale des 26 GHz-Radar-Sender



  • Antennengröße klein, einfach zu installieren; Berührungsloses Radar, kein Verschleiß, keine Verschmutzung

  • kaum durch Korrosion und Schaum beeinflusst; nicht durch Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst

  • Schwere Staubbelastungen haben nur geringe Auswirkungen auf den Betrieb des Hochfrequenz-Levelzählers

  • Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen



Technische Parameter eines 26 GHz-Radar-Senders



Produktmodell NYRD806
Typische Anwendung

Temperaturbeständig, Druckbeständig, leicht ätzend

Antennenmaterial 316L (fakultativ)
Antenntyp Antenne mit Horn
Messbereich 30 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40 bis 250°C
Prozessverbindung Klammer, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD806 26GHz-Radarübertrager bezogen Bilder

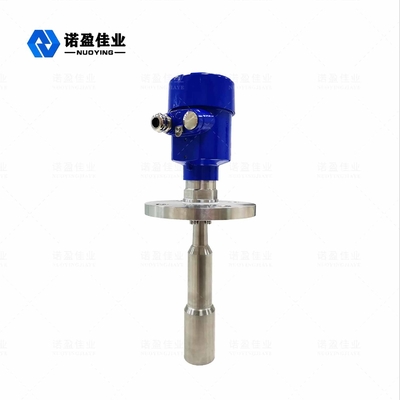

26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit 1

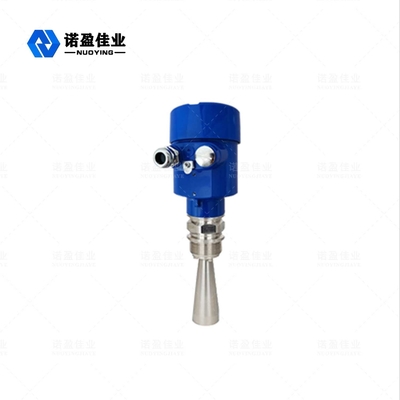

26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit 2

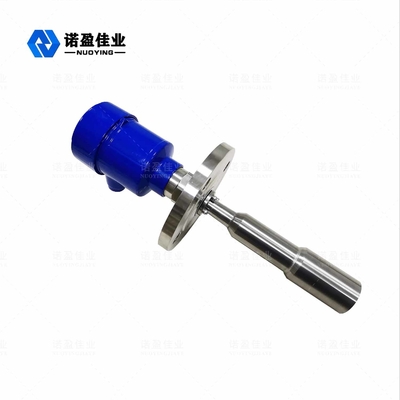

26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Wireless Level Transmitter mit hoher Temperaturbeständigkeit 3
