Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten

Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten

Markenbezeichnung: NUOYING
Modellnummer: NYRD806
MOQ: 1 Stück
Preis: $178~$820/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+250℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten



Produktbeschreibung des 26 GHz-Radar-Sender



Der NYRD806 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 30 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



Funktionsprinzip des 26 GHz-Radarübertragers



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



26GHz-Radarübertrager Anwendungsbereiche



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

6- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.



Technische Parameter des Radar-Level-Senders NYRD806 26 GHz



Produktmodell NYRD806
Typische Anwendung

Temperaturbeständig, Druckbeständig, leicht ätzend

Antennenmaterial 316L (fakultativ)
Antenntyp Antenne mit Horn
Messbereich 30 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40 bis 250°C
Prozessverbindung Klammer, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

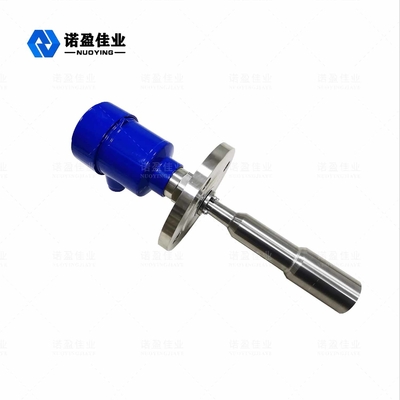

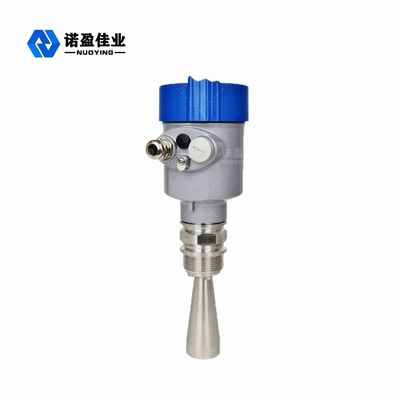

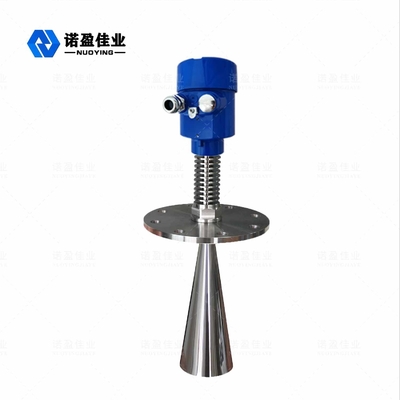

NYRD806 26GHz-Radarübertrager bezogen Bilder



Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten 1



Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten 2



Fabrik 26GHz Horn-Radar Flüssigkeitsübertrager 316L Antenne NYRD806 für leicht ätzende Flüssigkeiten 3
