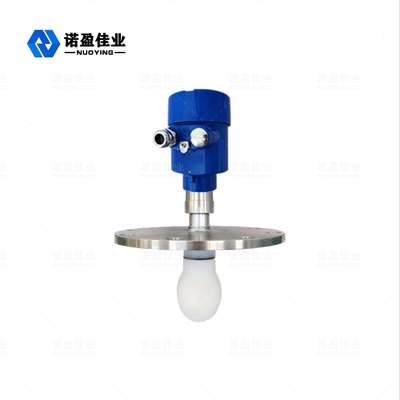

NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m

NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m

Markenbezeichnung: NUOYING
Modellnummer: NYRD-SD
MOQ: 1 Stück
Preis: $268~$820/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
40m
Genauigkeit:
±3mm
Stromversorgung:
24VDC, 220VAC (optional)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+260°C
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Antennenmaterial:
PTFE
Antenntyp:
Antenne mit Wassertropfen
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m



NYRD-SD26GHz-RadarübertragerBeschreibung des Produkts



Der NYRD-SD-Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 40 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



NYRD-SD26GHz-RadarübertragerArbeitsprinzip



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



NYRD-SD 26GHz Radar-Level-Sender Konstruktionsmerkmale



  • Keine mechanische Abnutzung, keine Berührungsmessung, keine Verschmutzung
  • Betrieb bei allen Wetterbedingungen, starke Störungssicherung
  • Nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst
  • kaum durch Korrosion und Schaum beeinflusst
  • Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen
  • Ein hohes Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
  • Niedrige Kosten, einfache Installation und Wartung, lange Lebensdauer
  • Mehrfachfunktionen, besonders geeignet für stark ätzende Flüssigkeiten und Pulver



NYRD-SD 26GHz-Radar-Level-Sender Anwendungsbereiche



1Verschiedene Flüssigkeiten (starke Korrosion, niedrige Dielektrikkonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und hoher Druck usw.)

2. Alle Arten von Staub (starker Staub, schwimmender Staub, Zementpulver, Kalkpulver, Fliegende Asche, Kristallisation usw.)

3Verschiedene Feststoffe (Getreide, Kieselsteine, Eisenerz, Kohle usw.)



Technische Parameter des NYRD-SD 26GHz-Radarübertragers



Produktmodell NYRD-SD

Typische Anwendung

Pulver, stark ätzende Flüssigkeiten, zu Kristallisation und Kondensation anfällige Flüssigkeiten, usw.

Häufigkeit

26 GHz

Genauigkeit

±3 mm

Reichweite

40m

Antennenmaterial

PTFE (fakultativ)

Antenntyp

Wassertropfen

Nachhallprobenahme

100 mal/s

Prozesstemperatur

-40~+260°C

Prozessdruck

-0,1 bis 2,0 MPa

Umgebungsfeuchtigkeit

0 bis 90%

Entschließung

1 mm

Prozessverbindung

Gewinde, Flansche, Halterung (optional)

Elektrische Schnittstelle

M20×1. 5, 1⁄2 " NPT

Ausgang des Signals

4...20mA/RS485/Modbus...

Versorgungsleistung

24VDC; 220VAC (optional)

Macht

3W

Explosionssicherheit

ExiaIICT6 Ga (optional)

Schutzklasse

IP67



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD-SD 26GHz-Radar-Level-Sender verwandt Bilder

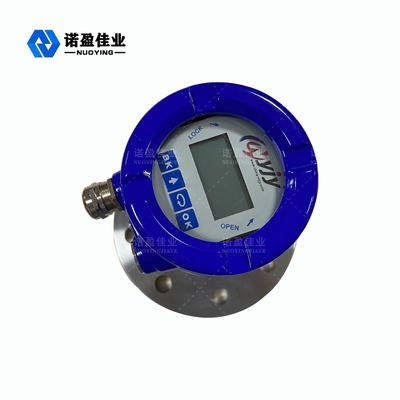

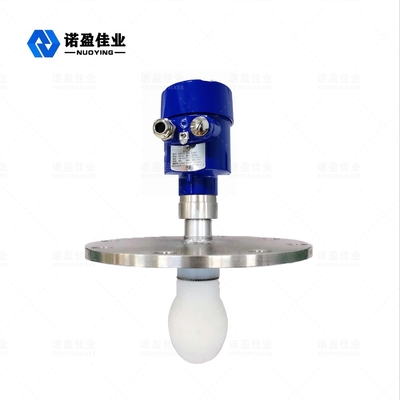

NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m 1

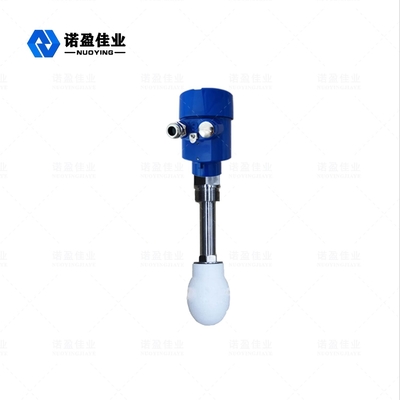

NYRD-SD 26GHz Multifunktionaler Radar-Level-Sender von 2,0 MPa für hochkorrosive Flüssigkeiten und Pulver mit einer Reichweite von 40 m 2
