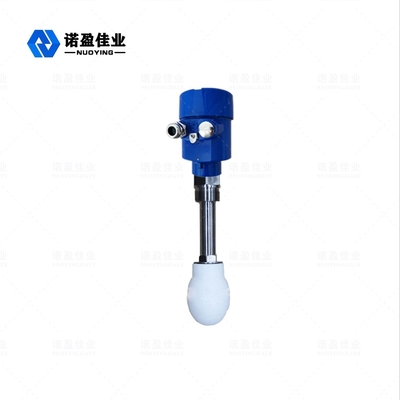

26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver

26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver

Markenbezeichnung: NUOYING
Modellnummer: NYRD-SD
MOQ: 1 Stück
Preis: $258~$850/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
40m
Genauigkeit:
±3mm
Stromversorgung:
24VDC, 220VAC (optional)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+260°C
Prozessdruck:
-0,1 ~ 2,0 MPa
Antennenmaterial:
PTFE
Antenntyp:
Antenne mit Wassertropfen
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver



26 GHz-RadarniveaumessgerätArbeitsprinzip



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



26 GHz-Radar-Levelgauge Konstruktionsmerkmale



  • Keine mechanische Abnutzung, keine Berührungsmessung, keine Verschmutzung
  • Betrieb bei allen Wetterbedingungen, starke Störungssicherung
  • Nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst
  • Ein hohes Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
  • Niedrige Kosten, einfache Installation und Wartung, lange Lebensdauer
  • Mehrfachfunktionen, besonders geeignet für stark ätzende Flüssigkeiten und Pulver



Technische Parameter für Radarniveaumessgeräte mit 26 GHz



Produktmodell NYRD-SD

Typische Anwendung

Pulver, stark ätzende Flüssigkeiten, zu Kristallisation und Kondensation anfällige Flüssigkeiten, usw.

Häufigkeit

26 GHz

Genauigkeit

±3 mm

Reichweite

40m

Antennenmaterial

PTFE (fakultativ)

Antenntyp

Wassertropfen

Nachhallprobenahme

100 mal/s

Prozesstemperatur

-40~+260°C

Prozessdruck

-0,1 bis 2,0 MPa

Umgebungsfeuchtigkeit

0 bis 90%

Entschließung

1 mm

Prozessverbindung

Gewinde, Flansche, Halterung (optional)

Elektrische Schnittstelle

M20×1. 5, 1⁄2 " NPT

Ausgang des Signals

4...20mA/RS485/Modbus...

Versorgungsleistung

24VDC; 220VAC (optional)

Macht

3W

Explosionssicherheit

ExiaIICT6 Ga (optional)

Schutzklasse

IP67



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



26 GHz-Radar-Niveaumessgerät bezogen Bilder

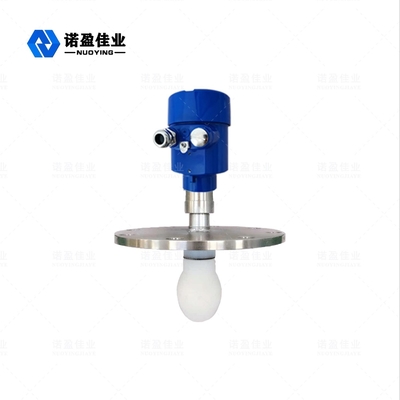

26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver 1

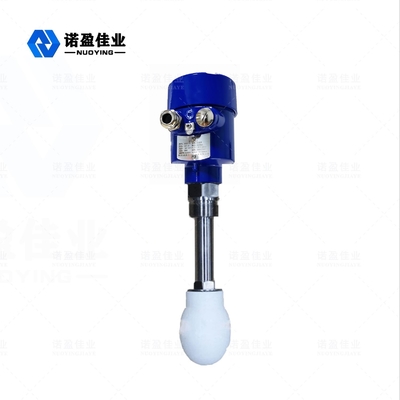

26 GHz Hochfrequenzradar Wasserstandsmessgerät 4-20mA Ausgang Radarstandsmessgeräte für Pulver 2
