Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden

Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden

Markenbezeichnung: NUOYING
Modellnummer: NYRD-PB
MOQ: 1 Stück
Preis: $358~$660/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
40m
Stromversorgung:
24VDC (zwei Leitungen, vier Leitungen)
Ausgangssignal:
4...20mA/HART (zwei/vier) /RS485/Modbus...
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Exia II CT6, Exd II CT6 Gb
Antennenmaterial:
PTFE, 316L (optional)
Antenntyp:
Antenne für das Panel
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden



26GHz-RadarübertragerBeschreibung des Produkts



Der NYRD-SD-Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 40 Metern.Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Hochgeschwindigkeitssignalanalyse und -verarbeitung durch den neuen schnellen Mikroprozessor, so daß das Gerät in einigen komplexen Fällen wie Dampf, Schaum, Staub, Kristallisation, Kondensation usw. eingesetzt werden kann.



Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden 0

Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.



Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



26GHz-Radarübertrager Anwendungsbereiche



1Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

2- Metallurgie: Hilfsstoffsilos, Puffertanks für Elektrolytzellen usw.

3Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

4- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.



Technische Parameter eines 26 GHz-Radar-Senders



Produktmodell NYRD-PB

Typische Anwendung

Pulver, verschiedene Flüssigkeiten (insbesondere ätzende Flüssigkeiten)

Häufigkeit

26 GHz

Genauigkeit

±3 mm

Reichweite

40m

Antennenmaterial

PTFE, 316L (optional)

Antenntyp

Antennen für das Panel

Nachhallprobenahme

100 mal/s

Prozesstemperatur

-40~+260°C

Prozessdruck

-0,1 bis 2,0 MPa

Prozessverbindung

Klammer, Flansche (optional)

Elektrische Schnittstelle

M20×1. 5, 1⁄2 " NPT

Ausgang des Signals

4...20mA/RS485/Modbus...

Stromversorgung

24VDC (zwei Leitungen, vier Leitungen)

Explosionssicherheit

Exia II CT6, Exd II CT6 Gb

Schutzklasse

IP67



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



Verwandter 26 GHz-Radar-Sender Bilder

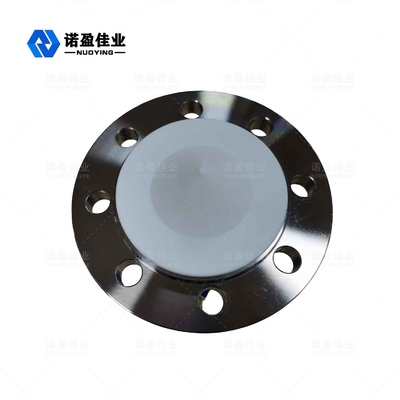

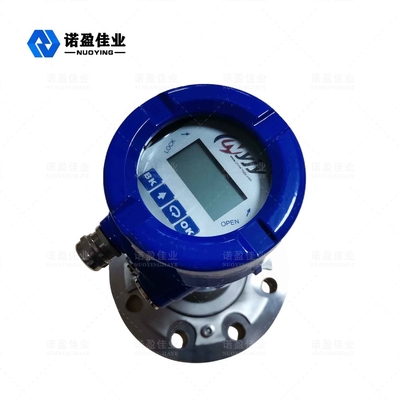

Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden 1

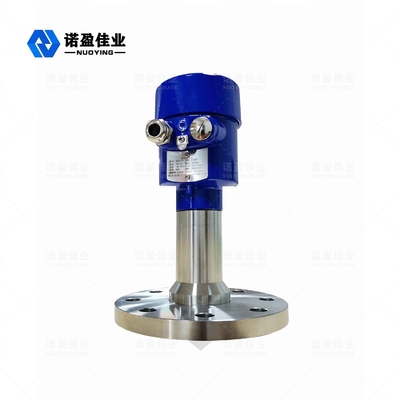

Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden 2

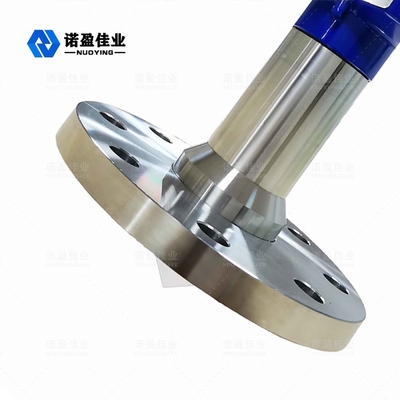

Hochpräzisions-Panel-Typ 26GHz-Radar-Level-Sender für Flüssigkeits- und Granulatmessungen mit Flansche verbunden 3
