Markenbezeichnung: | NUOYING |
Modellnummer: | NYRD801 |
MOQ: | 1 Stück |
Preis: | $219~$529/pc |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 1000 Stück pro Monat |

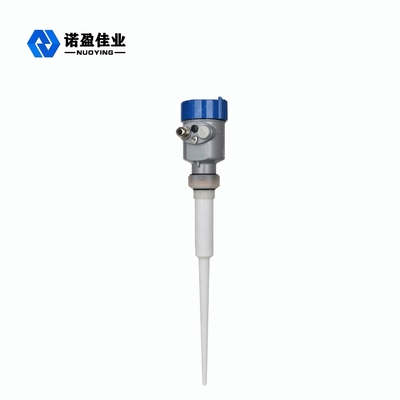

NYRD801 6,8 GHz Explosionssichere digitale Radarebene Transmitter RS485 Radarebene Sensor für Speicherbehälter mit einer Reichweite von 20 m
NYRD801 6,8 GHz Radar-Level-Sender Produktbeschreibung
Der NYRD801 Radar-Level-Sender ist ein 6,8 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 20 Metern.Wir haben die Möglichkeit, die Antennen zu benutzen, um sehr kurze Mikrowellenpulse mit sehr geringer Energie durch das Antennensystem zu senden und zu empfangen.Dann kann die Laufzeit in ein Niveau Signal durch eine elektronische Komponente umgewandelt werdenEine spezielle Zeitverlängerungsmethode sorgt für stabile und genaue Messungen in sehr kurzer Zeit.
Auch wenn es unter komplexen Arbeitsbedingungen ein falsches Echo gibt, kann das Echo der Materialstufe mit der neuesten Mikroprozessortechnologie und Debug-Software genau analysiert werden.
NYRD801 6.8GHz-Radar-Level-Sender Arbeitsprinzip
Eingabe:
Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)
Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.
Ausgabe:
Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.
NYRD801 6,8 GHz Radar-Level-Sender Konstruktionsmerkmale
Der intelligente Radaranzeiger verwendet eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitungstechnologie.Das Produkt kann unter verschiedenen komplexen Arbeitsbedingungen angewendet werden.
Die Funktion "Falschecho-Lernen" ermöglicht es dem Gerät, das wahre Echo unter mehreren falschen Echo-Bedingungen genau zu identifizieren, um genaue Messwerte zu erhalten.
Verschiedene Prozessverbindungsmodi und Arten von Detektionskomponenten können je nach Kundenanforderungen angepasst werden.
Mit dem Impulsbetrieb hat das Produkt eine extrem geringe Emissionsleistung und kann in verschiedenen Metall- und Nichtmetallbehältern ohne Schaden für den menschlichen Körper und die Umwelt installiert werden.
NYRD801 6,8 GHz Radar-Level-Sender Anwendungsbereiche
1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.
2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.
3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.
4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.
5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.
6- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.
7Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.
8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.
9Papier: Lagerturm, Chemikalienlager, usw.
10 andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.
NYRD801 Technische Parameter des Radar-Level-Senders mit 6,8 GHz
Produktmodell | NYRD801 |
Typische Anwendung |
Leicht ätzende Flüssigkeiten, Flüssigkeiten mit einfachem Verfahren |
Antennenmaterial | PTFE |

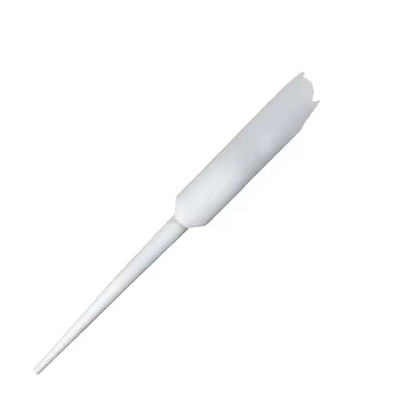

Antenntyp | Antenne mit Stange |
Messbereich | 20 m |
Messgenauigkeit | ±3 mm |
Stromversorgung | 24VDC (zwei Leitungen) |
Durchschnittliche Temperatur | -40~+130°C |
Prozessverbindung | Gewinde, Flansche (optional) |
Prozessdruck | -0,1 bis 0,3 MPa |
Schutzklasse | IP67 |
Explosionssicherheit | Ausfahrt II CT6 (optional) |
Ausgang des Signals | 4...20mA/HART/RS485/Modbus... |
Elektrische Schnittstelle | M20*1.5, 1⁄2 ′′NPT |
Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

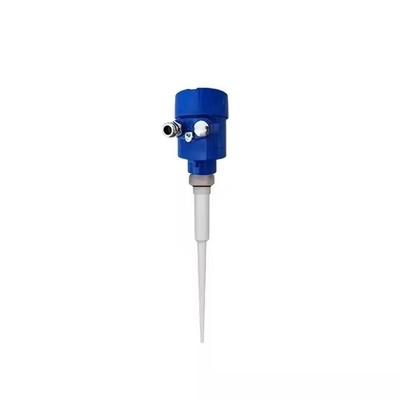

NYRD801 6.8GHz Radar-Level-Sender
