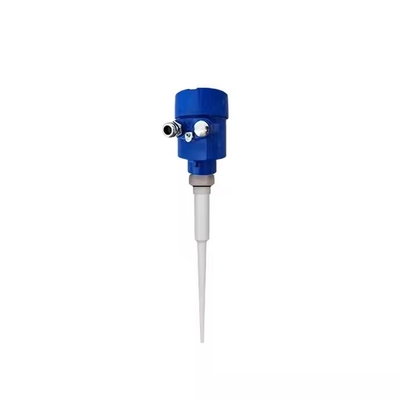

6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China

6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China

Markenbezeichnung: NUOYING
Modellnummer: NYRD801
MOQ: 1 Stück
Preis: $209~$530/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
20 m
Stromversorgung:
24VDC (zwei Leitungen)
Prozesstemperatur:
-40~+130°C
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 0,3 MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Prozessverbindung:
Gewinde, Flansche (optional)
Antenntyp:
Antennen mit Stangen
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China



6Produktbeschreibung für einen Sender auf Radarniveau von.8 GHz



Der NYRD801 Radar-Level-Sender ist ein 6,8 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 20 Metern.Wir haben die Möglichkeit, die Antennen zu benutzen, um sehr kurze Mikrowellenpulse mit sehr geringer Energie durch das Antennensystem zu senden und zu empfangen.Dann kann die Laufzeit in ein Niveau Signal durch eine elektronische Komponente umgewandelt werdenEine spezielle Zeitverlängerungsmethode sorgt für stabile und genaue Messungen in sehr kurzer Zeit.



Auch wenn es unter komplexen Arbeitsbedingungen ein falsches Echo gibt, kann das Echo der Materialstufe mit der neuesten Mikroprozessortechnologie und Debug-Software genau analysiert werden.



6Funktionsprinzip des Radarübertragers auf.8 GHz-Ebene



6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China 0



Eingabe:

Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.



6Technische Parameter für einen Sender auf Radarniveau von.8 GHz



Produktmodell NYRD801
Typische Anwendung

Leicht ätzende Flüssigkeiten, Flüssigkeiten mit einfachem Verfahren

Antennenmaterial PTFE
Antenntyp Antenne mit Stange
Messbereich 20 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (zwei Leitungen)
Durchschnittliche Temperatur -40~+130°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 0,3 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

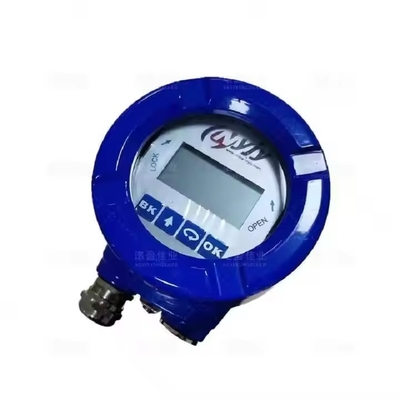

6.8GHz Radar-Level-Sender



6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China 1



6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA für leicht ätzende Flüssigkeiten Made in China 2
