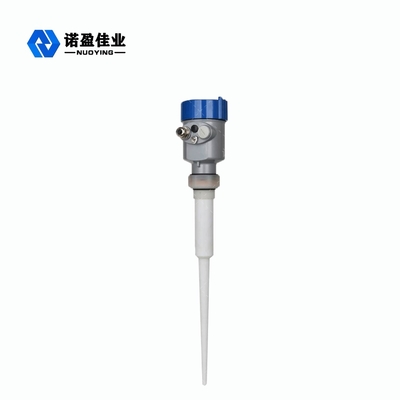

NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten

NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten

Markenbezeichnung: NUOYING
Modellnummer: NYRD801
MOQ: 1 Stück
Preis: $219~$529/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
20 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (zwei Leitungen)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+130°C
Prozessdruck:
-0,1 ~ 0,3 MPa
Prozessverbindung:
Gewinde, Flansche (optional)
Antenntyp:
Antennen mit Stangen
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten



NYRD801 Funktionsprinzip der Radarniveaumessung



NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten 0



Eingabe:

Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.



NYRD801 Radar-Niveaumessgerät Konstruktionsmerkmale



  • Der intelligente Radaranzeiger verwendet eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitungstechnologie.Das Produkt kann unter verschiedenen komplexen Arbeitsbedingungen angewendet werden.

  • Die Funktion "Falschecho-Lernen" ermöglicht es dem Gerät, das wahre Echo unter mehreren falschen Echo-Bedingungen genau zu identifizieren, um genaue Messwerte zu erhalten.

NYRD801 Technische Parameter für Radarniveaumessgeräte



Produktmodell NYRD801
Typische Anwendung

Leicht ätzende Flüssigkeiten, Flüssigkeiten mit einfachem Verfahren

Antennenmaterial PTFE
Antenntyp Antenne mit Stange
Messbereich 20 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (zwei Leitungen)
Durchschnittliche Temperatur -40~+130°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 0,3 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD801 Radar Level Gauge Verwandte Bilder

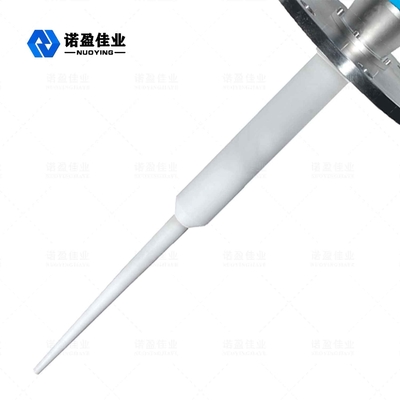

NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten 1

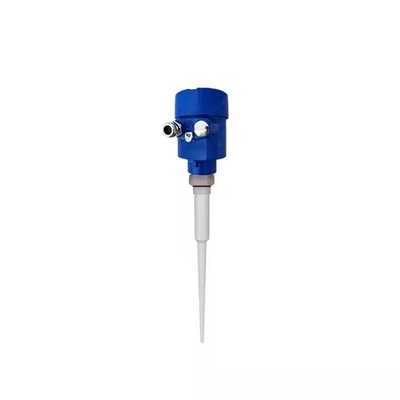

NYRD801 Berührungsloser 20m Radar-Niveaumessgerät mit Gewinde 6,8 GHz Hart-Niveausensor Radar-Niveaumessung verschiedener Flüssigkeiten 2
