NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE

NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE

Markenbezeichnung: NUOYING
Modellnummer: NYRD802
MOQ: 1 Stück
Preis: $209~$559/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
20 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (zwei Leitungen)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+150℃
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Prozessverbindung:
Flansche
Antenntyp:
Antennen mit Stangen
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE



NYRD802 6.8GHz-Radar-Level-Sender Arbeitsprinzip



NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE 0



Eingabe:

Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.



NYRD802 6,8 GHz Radar-Level-Sender Anwendungsfelder



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.



NYRD802 Technische Parameter des Radar-Level-Senders 6,8 GHz



Produktmodell NYRD802
Typische Anwendung

Korrosive Flüssigkeiten

Antennenmaterial PTFE

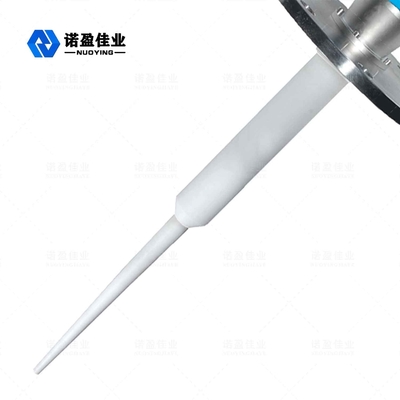

Antenntyp Antenne mit Stange
Messbereich 20 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (zwei Leitungen)
Durchschnittliche Temperatur -40 ~ + 150 °C
Prozessverbindung Flansche
Prozessdruck -0,1 bis 2,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

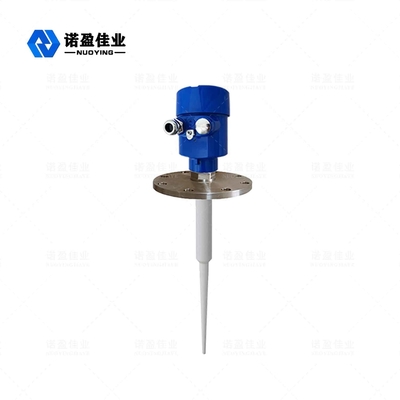

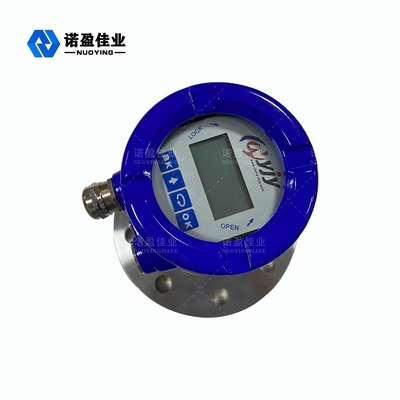

NYRD802 6.8GHz Radar-Level-Sender



NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE 1



NYRD802 6,8 GHz Smart Radar Level Transmitter Hochwertiger Radar Level Sensor für korrosive Flüssigkeiten mit 20m Reichweite und CE 2
