NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten

NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten

Markenbezeichnung: NUOYING
Modellnummer: NYRD803
MOQ: 1 Stück
Preis: $359~$599/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
35 m
Stromversorgung:
24VDC (zwei Leitungen)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+130°C
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Prozessverbindung:
Flansche (optional)
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten



NYRD803 Funktionsprinzip des Radarebene-Sender

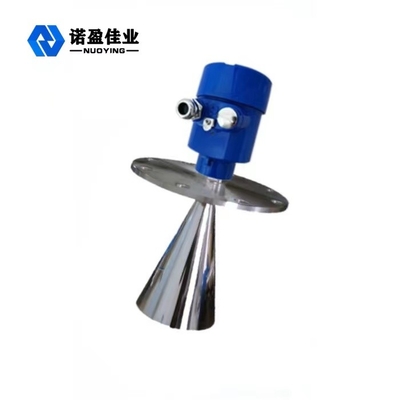

NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten 0



Eingabe:

Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.



NYRD803 Radar-Level-Sender Konstruktionsmerkmale



  • Verschiedene Prozessverbindungsmodi und Arten von Detektionskomponenten können je nach Kundenanforderungen angepasst werden.

  • Mit dem Impulsbetrieb hat das Produkt eine extrem geringe Emissionsleistung und kann in verschiedenen Metall- und Nichtmetallbehältern ohne Schaden für den menschlichen Körper und die Umwelt installiert werden.

NYRD803 Technische Parameter des Radarebene-Senders



Produktmodell NYRD803
Typische Anwendung

Unbeweglich Flüssigkeiten

Antennenmaterial 304
Antenntyp Antenne mit Horn
Messbereich 35 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (zwei Leitungen)
Durchschnittliche Temperatur -40~+130°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD803 6.8GHz Radar-Level-Sender

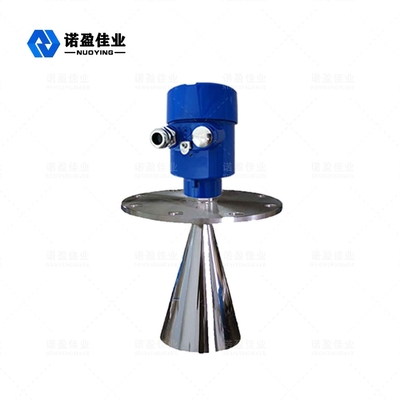

NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten 1

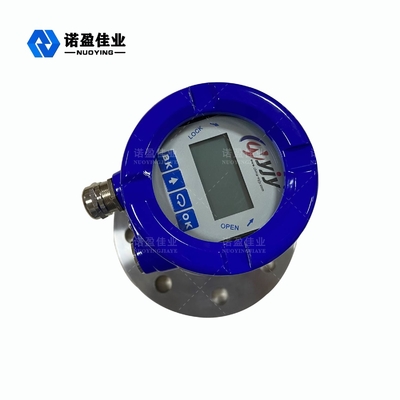

NYRD803 Hochgenauigkeit 0-35m Radar-Level-Gauge Horn Typ 6.8GHz 4-20mA Radar-Level-Sender für ungerührte Flüssigkeiten 2
