6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager

6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager

Markenbezeichnung: NUOYING
Modellnummer: NYRD804
MOQ: 1 Stück
Preis: $309~$569/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
35 m
Stromversorgung:
24VDC (zwei Leitungen)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+130°C
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Umdrehbare Flansche (optional)
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager



6Funktionsprinzip des Radarübertragers auf.8 GHz-Ebene

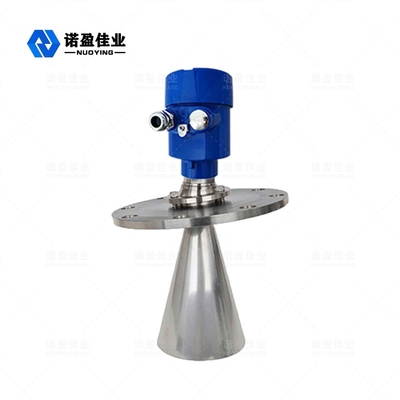

6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager 0



Eingabe:

Die Antenne empfängt den reflektierten Mikroimpuls und leitet ihn an den elektronischen Stromkreis weiter.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikropuls erzeugte Echo auf der MaterialoberflächeDie korrekte Wiederholungssignalerkennung erfolgt durch eine Pulssoftware, und die Genauigkeit kann auf Millimeterniveau liegen.D=C×T/2 ((C ist die Lichtgeschwindigkeit)

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L: L=E-D.

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.



6Anwendungsbereiche für Sender auf Radarebene von.8 GHz



1- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.

2Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

3.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

4Papier: Lagerturm, Chemikalienlager, usw.

5­ andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.



6Technische Parameter für einen Sender auf Radarniveau von.8 GHz



Produktmodell NYRD804
Typische Anwendung

Feststoffe, Pulver und Granulat

Antennenmaterial 304
Antenntyp Antenne mit Horn
Messbereich 35 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (zwei Leitungen)
Durchschnittliche Temperatur -40~+130°C
Prozessverbindung Umdrehbare Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



6.8GHz Radar-Level-Sender

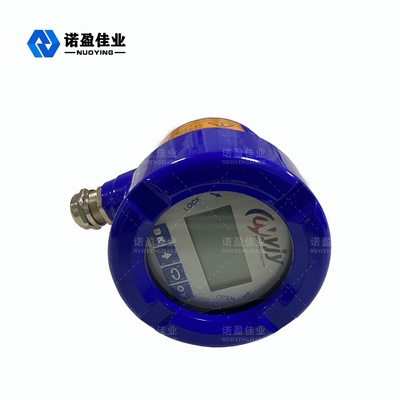

6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager 1

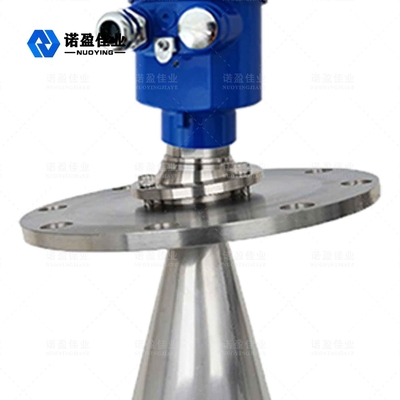

6.8GHz Explosionsschutz 4-20mA Radar-Sensor/Sender mit 35m Reichweite zur Messung von Festmaterial und Getreidelager 2
