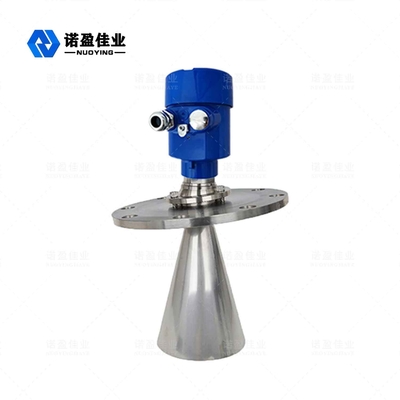

6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor

6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor

Markenbezeichnung: NUOYING
Modellnummer: NYRD-804
MOQ: 1 Stück
Preis: $450 to $599/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, SIL, ATEX
Zulassung:
Industrie
Gewährleistung:
12 Monate
Kundenspezifische Unterstützung:
OEM, ODM
Markenname:
NUOYING
Typische Anwendung:
Flüssigkeit mit einfachem Verfahren
Messende Genauigkeit:
0.05%-0.1%F.S.
Stromversorgung:
24VDC
Prozessverbindung:
Drehflansche
Durchschnittliche Temperatur:
-40~+130°C
Prozessdruck:
-0,1 ~ 0,3 MPa
Messbereich:
35 m
Antennenmaterial:
304
Verpackung Informationen:
60*30*30cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung

6.8GHz NYRD804 Radar-Level-Sender mitRotationsflansche

Nuoying NYRD-804 Radar-Level-SenderÜbersicht



Produktparameter
6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor 0
Typische Anwendung
Korrosive Flüssigkeit
Antennenmaterial
304
Messbereich
35 m
Stromversorgung
24VDC ((Zwei Leitungen, vier Leitungen)
Durchschnittliche Temperatur
-40 ~ + 150 °C
Prozessdruck
-0,1 bis 2,0 MPa
Prozessverbindung
Drehflansche
Ausgang des Signals
4...20mA/HART/RS485/Modbus...
Beschreibung der Produkte

Funktionsprinzip des 6GHz-Radarübertragers NYRD804

Über das Antennensystem werden sehr kurze Mikrowellenpulse mit sehr geringer Energie übertragen und empfangen.
die Lichtgeschwindigkeit.Die Laufzeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werden.Eine spezielle Zeitverlängerung
Diese Methode kann eine stabile und genaue Messung in sehr kurzer Zeit gewährleisten.
Selbst wenn es unter komplexen Arbeitsbedingungen ein falsches Echo gibt, kann das Echo des Materialniveaus mit der
Die neueste Mikroprozessortechnologie und Debugging-Software.
Eingabe:
Die Antenne empfängt den reflektierten Mikroimpuls und überträgt ihn an den elektronischen Schaltkreis.
Die korrekte Wiederholungssignalerkennung erfolgt durch
Wir haben eine pulsierende Software, und die Genauigkeit kann bis zum Millimeter-Niveau erreichen.
Die Entfernung D von der Materialoberfläche ist proportional zur pulsierenden Zeitreise T:
D=C×T/2 ((C ist die Lichtgeschwindigkeit)
Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L:
L=E-D
Ausgabe:
Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.
Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.

6GHz NYRD804 Radar-Level-Sender Konstruktionsmerkmal

1Der intelligente Radar-Levelmesser verwendet eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitung.
Das Produkt kann auf verschiedene komplexe Arbeitsbedingungen angewendet werden.
2.Die Funktion "Falsch-Echo-Lernen" ermöglicht es dem Gerät, das wahre Echo unter mehrfacher Falsch-Echo genau zu erkennen
Bedingungen, um genaue Messergebnisse zu erhalten.
3.Verschiedene Prozessverbindungsmodi und Arten von Detektionskomponenten können nach Kundenanforderungen angepasst werden.
4.Mit dem Pulsbetrieb hat das Produkt eine extrem geringe Emissionsleistung und kann in verschiedenen Metall- und Nichtmetallanlagen installiert werden
In der Regel werden die Produkte in Behältern verpackt, die weder für den menschlichen Körper noch für die Umwelt schädlich sind.

6GHz-Radar-Sender NYRD804 Anwendungsbereich

1.Kraftwerke: Speicher, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.
2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Dreiphasen-Separatoren, Absetztanks, Abwassertanks, Bohrschlamm
Behälter usw.
3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher,
und so weiter.
4.Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.
5.Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, Überschwemmungen in Städten,
und so weiter.
6Lebensmittel: Saftfabrik, Milchfabrik, Rohzuckerspeicher, Tomatenpasta Speicher, Brauerei Speicher usw.
7.Pharmazeutika: Chinesische pharmazeutische Speichertanks, Separatoren, Fermentationstanks usw.
8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.
9.Papier: Rohstoffsilos, Lagerturm, Trocknungstrommel, chemische Stofflager usw.
10Andere: Steinbruch, Kohlenbergbau, Umweltschutz, Schiffbau und andere Industriezweige.

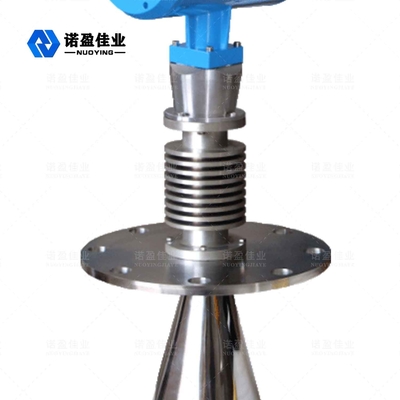

6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor 1

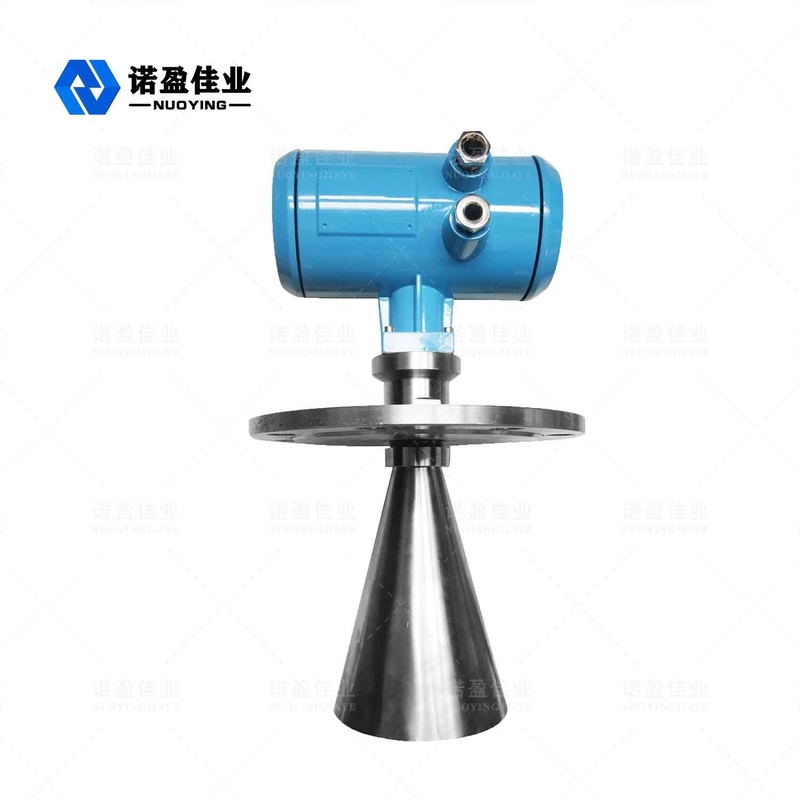

6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor 2

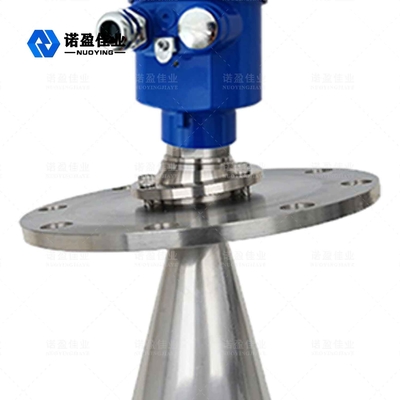

6.8GHz NYRD-804 Flüssigkeitsradar-Level-Sender Smart Radar-Level-Sensor 3
