Produktdetails:
|
| Anwendung: | passend für die meisten Flüssigkeiten, einschließlich beschichtet, aufblasbar und Schlamm. | Material: | 304,316L (optional) |
|---|---|---|---|
| Gabel-Länge: | 44mm, 100mm, (optional) | Stromversorgung: | 4VDC, 220VAC |
| Betriebstemperatur: | Gabel -40 - °C +130 | Prozessdruck: | < 2=""> |
| Prozessverbindung: | Faden, Flansch (optional) | Schutzniveau: | IP67 |
| Markieren: | 316L Stimmgabel Füllstandssensor,Stimmgabel Füllstandssensor 220 VAC,220 VAC Vibrationssonden-Füllstandsschalter |
||

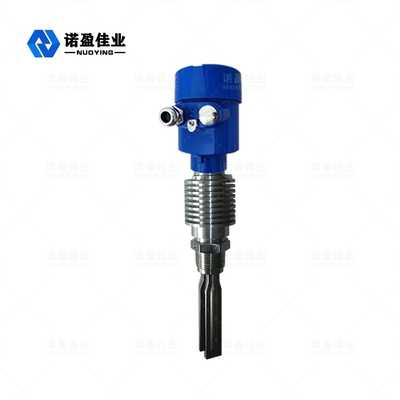

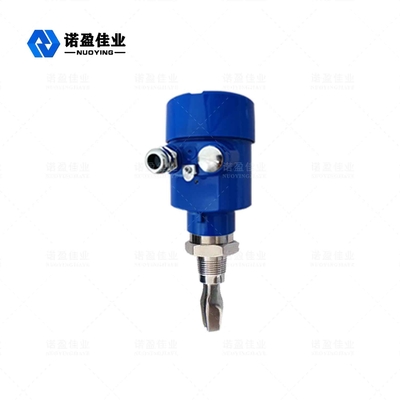

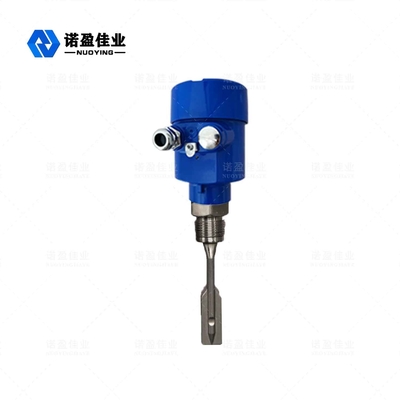

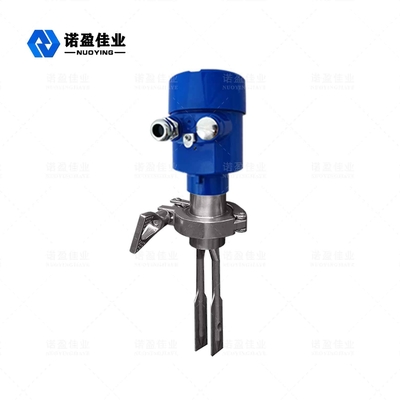

NYYCUK Stimmgabel Stufe Pegelregler wechseln
Betriebs Prinzip
NYYCUK Stimmgabel-Füllstandsschalter ist eine neue Art von Füllstandsschalter.Es wurde nach dem Prinzip der Stimmgabelschwingung entwickelt und hergestellt.Es ist eine Induktionsstabbasis, auf der die Stimmgabel geöffnet und geschlossen wird, die die Stimmgabel durch den piezoelektrischen Chip antreibt und das Vibrationssignal von einem anderen piezoelektrischen Chip empfängt, der das Vibrationssignal zirkuliert und mit dem Induktionsstab in Resonanz tritt.Wenn das Material in Kontakt mit dem Induktionsstab ist, wird das Vibrationssignal kleiner und die Steuerschaltung gibt das elektrische Verbindungssignal aus, bis die Resonanz gestoppt wird.Aufgrund des natürlichen Prinzips, dass die Empfindlichkeit des Induktionsstabs vom vorderen Ende zum hinteren Sitz abnimmt, wenn sich das Material im Tank mit dem Fass ansammelt, berührt es den Boden des Induktionsstabs. Es gibt kein Fehlersignal, wenn der Sitz im Fond oder beim Entladen ist.Kurz gesagt, die Stimmgabel erzeugt unter Anregung eines piezoelektrischen Kristalls eine mechanische Schwingung, die eine bestimmte Frequenz und Amplitude hat.Wenn die Stimmgabel in eine Flüssigkeit oder einen Feststoff eingetaucht wird, ändern sich die Schwingungsfrequenz und -amplitude der Stimmgabel.Diese Frequenzänderung wird von der elektronischen Teilschaltung erfasst und gibt eine Schaltgröße aus.
Technische Parameter
| Anwendungen | geeignet für die meisten Flüssigkeiten, einschließlich beschichteter, aufblasbarer und schlammiger Materialien Gabelmaterial: 304.316L (optional) |
| Gabellänge | 44 mm, 100 mm (nach Bedarf anpassbar) |
| Stromversorgung | 24 VDC, 220 VAC |
| Arbeitstemperatur | Gabel -40 〜+130 °C, Instrumentierung -40 〜+80 °C |
| Dielektrische Dichte | N 0,7 g/cm3 (flüssig), >0,1 g/cm3 (fest) |
| Stress verarbeiten | < 2,0 MPa |
| Prozessverbindung | Gewinde, Flansch (optional) |
| Schutzniveau | IP67 |
| Explosionsklasse | Exd IIBT4 (optional) |
| Signalausgang | SPDT-Relaisausgang |
Design-Merkmale
◎ Geeignet zum Messen von festem Pulver mittlerer Dichte oder frei fließenden Partikeln.Diese Serie von Stimmgabel-Füllstandsschaltern ist auch für fast alle flüssigen Medien geeignet und kann auf einer Vielzahl von Füllständen gemessen werden, mit Hoch- / Niedrigfehler-Sicherheitsgrenzschaltern, Überlauf- oder Leerbetriebsschutz, Pumpensteuerung, Anzeigerohren mit / ohne Durchfluss usw .
◎Frei von Schaum-, Wirbelstrom- und Gaseinflüssen eignet es sich für Festpunktalarme oder die Kontrolle aller Arten von Feststoff- und Flüssigkeitsständen in verschiedenen Behältern.Mehrere Modelle können in verschiedenen Situationen verwendet werden.Lange Lebensdauer, stabile Leistung, sicher und zuverlässig
◎Starke Anpassungsfähigkeit - das gemessene Material hat unterschiedliche elektrische Parameter und die Dichte hat keinen Einfluss auf die Messung.Skalierung, Bewegung, Turbulenzen, Blasen, Vibration, mittlere Viskosität, hohe Temperatur, hoher Druck und andere ungünstige Bedingungen beeinträchtigen die Erkennung nicht.
◎Keine Anpassung erforderlich: Es wird nicht durch Dielektrizitätskonstante und Dichte beeinflusst, daher ist keine Feldanpassung für eine gemessene Flüssigkeit erforderlich.
◎ Wartungsfrei: Der Erkennungsprozess des Stimmgabelschalters wird durch eine elektronische Schaltung abgeschlossen, keine beweglichen Teile, einmal installiert und in Betrieb genommen, ist keine Punkteinstellung erforderlich.
