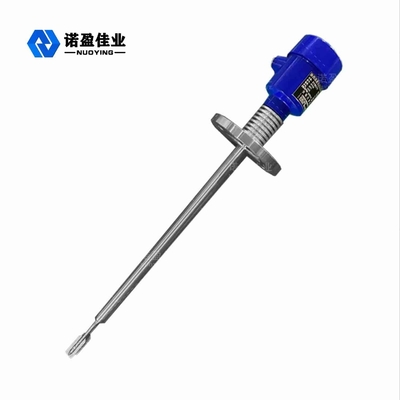

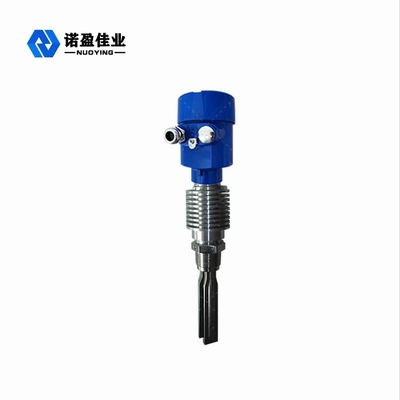

IP67 Stimmgabel Füllstandstransmitter SPDT Hochtemperaturmessung

IP67 Stimmgabel Füllstandstransmitter SPDT Hochtemperaturmessung

Markenbezeichnung: NUOYING
Modellnummer: NYYCUK-C
MOQ: 1
Preis: 230USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 200 Einheiten ein Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Medium:
Flüssigkeit
Die Temperatur:
-40-130℃
Druck:
0-2MPa
Die Stromversorgung:
24VDC
Der Ertrag:
SPDT
Die Länge der Hülle maerial:
100mm
Die Verbindung:
Das Einschraubgewinde
Verpackung Informationen:
40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
200 Einheiten ein Monat
Hervorheben:

IP67 Stimmgabel-Füllstandgeber

,

Stimmgabel-Niveaugeber SPDT

,

SPDT-Stimmgabelschalter

Produktbeschreibung

Stimmgabel-Pegelschalter



NYYCUK Stimmgabel-Füllstandsschalter ist eine neue Art von Füllstandsschalter.Es eignet sich für nahezu alle flüssigen Medien, aber auch zur Messung von rieselfähigen, mitteldichten Feststoffpulvern oder Granulaten.Da der Stimmgabel-Füllstandsschalter im Grunde keine beweglichen Teile hat, ist der mechanische Verschleiß relativ gering, sodass er nicht gewartet und eingestellt werden muss und einfach und bequem zu bedienen ist.

Darüber hinaus übernimmt der Füllstandsschalter ausländische neue Technologie und original importierte Chips, was die Vorteile einer langen Lebensdauer, stabilen Leistung, Sicherheit und Zuverlässigkeit sowie einer starken Anpassungsfähigkeit bietet (unterschiedliche elektrische Parameter und Dichte des gemessenen Mediums haben keinen Einfluss auf die Messung). , Keine Justierung (es ist keine Vor-Ort-Justierung erforderlich, egal welches Medium gemessen wird) und wartungsfrei, wird es häufig in der Prozesskontrolle des Materialfüllstands in der Metallurgie, Baustoffindustrie, chemischen Industrie, Leichtindustrie, Getreideindustrie und anderen Industrien eingesetzt .



Stimmgabel Füllstandsschalter FlüssigkeitTechnische Parameter



Typische Anwendungen Kann mit den meisten Flüssigkeiten verwendet werden, einschließlich Beschichtungsflüssigkeiten, lufthaltige Flüssigkeiten und Schlämme
Gabelkörpermaterial 304/316L (optional)
Gabellänge 44 mm (kann angepasst werden)
Stromversorgung 24 VDC, 220 VAC
Arbeitstemperatur Gabelkörper -40~+180℃ Instrument -40~+80℃
Prozessdruck <2,0 MPa
Prozessverbindung Gewinde, Flansch (optional)
Signalausgang SPDT-Relaisausgang
Schutzklasse IP67
Explosionsgeschützte Qualität ExiaⅡCT6 Ga, ExibⅡCT6 Gb



Stimmgabel-PegelschalterInstallationRAnforderungen



  • Das Gerät wird im Allgemeinen vertikal mit dem Gabelende nach unten, horizontal oder mit dem Gabelende nach unten geneigt eingebaut (bei stark haftenden Materialien wird empfohlen, es vertikal mit dem Gabelende nach unten einzubauen).
  • Das Instrument darf nicht nach oben eingebaut werden, dh die Einbaumethode mit dem Gabelende nach oben.
  • Vertikaler oder geneigter Einbau wird empfohlen, wenn das Material mit Klumpen oder harten Partikeln vermischt ist.
  • Es wird empfohlen, die Kalibrierungsempfindlichkeit mit einer kleinen Probe des Mediums vor der Installation auf dem Gerät zu testen.Zum Beispiel: Tauchen Sie das Messgerät in ein mit Medium gefülltes Fenster, um die Zuverlässigkeit des Schalters zu überprüfen.
  • Die eigentliche Installation wird im Allgemeinen in Aufsatzmontage (Hochstandsüberwachung des Mediums), Seitenwandmontage (Hoch- oder Unterstandsüberwachung des Mediums) und Rohrleitungsmontage (Luftstromüberwachung der Materialpumpe) unterteilt.



Stimmgabel-PegelschalterElektrische Anschlüsse



Die Verdrahtung des NYYCUK Stimmgabel-Füllstandsschalters ist in der Abbildung dargestellt.Nr. 1 und Nr. 2 des Instrumentenanschlusses sind AC220V AC-Stromversorgung, Nr. 3 ist die Erde, Nr. 4 und Nr. 5 sind DC24V DC-Stromversorgung), Nr. 6, Nr. 7, Nr. 8, Nr. 9, Nr. 10, Nr. 11 sind Relaisausgangsklemmen.



Wenn sich die Auswahlbegrenzungsauswahl im L-Zustand befindet:



Die Kontakte 6, 7, 9 und 10 des Relais sind normalerweise geschlossen und die Kontakte 7, 8, 10 und 11 sind normalerweise offen.Das rote Licht leuchtet und zeigt an, dass sich die Stimmgabel in einem vibrierenden Zustand befindet.Wenn das Material den Stecker berührt, hört der Stecker auf zu vibrieren und das grüne Licht leuchtet, das Relais schaltet um, die normalerweise offenen Kontakte 7, 8, 10, 11 werden geschlossen und die normalerweise geschlossenen Kontakte 6, 7, 9, 10 werden getrennt , was anzeigt, dass sich die Stimmgabel in einem angehaltenen Schwingungszustand befindet.
