Produktdetails:
|
Getriebeabstand: | ≤1000m | Streckenverhältnis: | 1:10,1: 20 |
---|---|---|---|
Genauigkeitsgrad: | ±1.5%R, ±1.%R | Kommunikationsertrag: | Rs485 Protokoll der Kommunikation MODBUS, HIRSCH-Kommunikationsschnittstelle |
Umgebende Feuchtigkeit: | 5%~90% | Gemessene mittlere Temperatur: | -30~80℃ |
Ausgangssignal: | Impulsfrequenzsignalausgabe: Unter 0.8V niedrig, hohe Stufe ist ist Zweidraht 8V, Stromabgabe des Dr | Stromversorgung: | 24VDC, 220VAC (optional) |
Markieren: | Hohe Präzisions-Turbinen-Durchflussgeber,Turbinen-Durchflussgeber explosionssicher,Strömungsmesswertgeber der Turbine 220VAC |

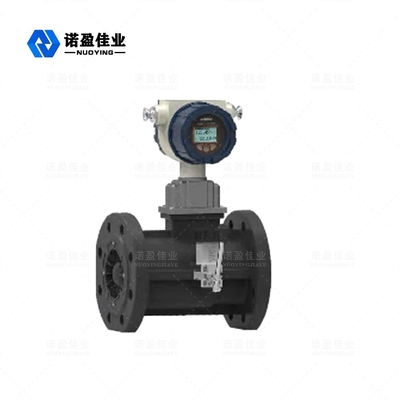

NYLD-G Gas Eletromagnetic-Strömungsmesser
Das NYLD-G Gasturbineströmungsmesser ist eine neue Generation der hohen Präzision, der hohen Integrierungstemperatur des messenden Meters der Zuverlässigkeitsgaspräzision, des Drucks, des Strömungsmesswertgebers und des intelligenten Flusszählwerks, die im In- und Ausland durch die neue Technologie des Strömungsmessers entwickelt wird, optimiert durch Theorien von Gas Mechanikern, Strömungsmechanik und Electromagnetics, der ausgezeichneten Niederdruck und Hochdruckmeßleistung hat.
Es hat eine Vielzahl von Signalausgabeausgabemodi und von niedriger Empfindlichkeit zu den flüssigen Störungen, und ist im Maß des Erdgases, Kohlengas, verflüssigtes Gas, helles Kohlenwasserstoffgas weitverbreitet.
Diese Art des Turbinenströmungsmessers ist ein explosionssicheres Produkt mit einer explosionssicheren Bewertung: ExdIICT6
NYLD-G Gas Eletromagnetic-Strömungsmesser-technische Parameter
Grundlegende Parameter
Andconnection Metercaliber (Millimeter) Modus |
DN50, DN80, DN100, DN150, DN200, DN250, DN300mm-Kaliber mit Flanschverbindung DN25, DN40, DN65, DN125mm kann besonders angefertigt werden |
Genauigkeitsgrad | ±1.5%R, ±1.%R |
Streckenverhältnis | 1:10,1: 20 |
Meter materia | Körper: Gussaluminium oder Edelstahl 304; Antreiber: Aluminiumlegierung der hohen Qualität; Anzeige: Gussaluminium |
Gemessene mittlere Temperatur | -30 ° C | +80 ° C, |
Umgebungsbedingung | Temperatur: -20 ° C | +60 ° C, Atmosphärendruck der relativen Luftfeuchtigkeit 5%~90%. |
Stromversorgung |
Externe Stromversorgung: 24VDC Interne Stromversorgung: Batterie 3.6Vlithium |
Ausgangssignal |
Impulsfrequenzsignalausgabe: Tief Niveau ist unter 0.8V, hohe Stufe ist 8V Zweidraht, Stromabgabe des Dreidrahtes 4-20mA |
Getriebe Abstand |
≤1000m |
Signalader Schnittstelle |
Innengewinde M20×1.5 |
Schutzgrad | IP65 |
Explosionssicher Grad |
Exd II CT6 |
Technische Parameter
Vorbildliche Spezifikation Strecke |
Nominal Durchmesser DN |
Flussstrecke m3/h |
Nominal Druck Mpa |
Genauigkeit |
Druckverlust kPa bei Qmax |
NYLD-G-25 A | 25 | 2,5 ~25 |
1,6 2,5 4,0 |
1. 5grade (Qmin-~qtx ±3% qtx~Qmax ±1.5%) 1.0grade (Qmin-~qtx ±2% qtx~Qmax ±1.0%) |
0,5 0,8 |
NYLD-G-40 A | 40 | 5 | 50 | |||
NYLD-G-50 A B |
50 |
6~65 10~100 |
|||
NYLD-G-65 A | 65 | 15~200 |
0,8 1,2 2,2 |
||
NYLD-G -80 A B |
80 |
13~250 20~400 |
|||
NYLD-G -100 A B NYLD-G -125 A |
100
125 |
20 ~400 32~650 25~700 |
0,3 0,7 1,9 |
||
NYLD-G -150 A B C |
150 |
32 ~650 50~1000 80~1600 |
1,6 2,5 |
0,6 1,0 1,7 |
|
NYLD-G -200 A B C |
200 |
50 | 1000 80~1600 130~2500 |
0,3 0,6 1,5 |
||
NYLD-G -250 A B C |
250 |
80 | 1600 130~2500 200~4000 |
0,4 0,6 2,0 |
||
NYLD-G -300 A B C |
300 |
130 ~2500 200~4000 320~6500 |
0,4 1,0 2,4 |
Anmerkung: der Druckverlust mit der maximalen Strömungsgeschwindigkeit (Q) ist der Wert, der mit trockener Luft gemessen wird (Dichte ist ungefähr 1,2 kg/m) unter Normaldruck, Quart = 0.2Qmax.
NYLD-G Gas Eletromagnetic-Strömungsmesser-Funktionsprinzip
Wenn die flüssigen Durchläufe durch das Strömungsmesser, es durch die Aktion der Leitschaufel korrigiert und beschleunigt wird (oder des Gleichrichters). Da der Antreiber schräg zur flüssigen Strömungsrichtung, diesmal, die Turbine erzeugt einen Rotationsmoment ist. Nach der Überwindung des Reibungsdrehmoments und des Widerstand Widerständes-Drehmoments, beginnt die Turbine sich zu drehen. In einer bestimmten Flussstrecke ist die Winkelgeschwindigkeit der Turbinenrotation zum Volumenstrom der Flüssigkeit proportional. Entsprechend dem Prinzip der elektromagnetischen Induktion, wird ein magnetischer empfindlicher Sensor benutzt, um ein Impulskennzeichen zu verursachen, das zum Volumenfluss der Flüssigkeit von der synchron drehenden in Verbindung stehenden Platte proportional ist. Dieses Signal wird zum Volumenkorrektor geschickt und wird zusammen mit Signalen wie Temperatur und Druck verarbeitet und angezeigt auf dem LCD-Bildschirm. Sein Strukturprinzip wird im Abbildung 1. gezeigt.
Funktions-Prinzip des Korrektor-4.2Volume
Der Volumenkorrektor besteht Temperatur, analogem Kanal der Druckentdeckung, digitalem Kanal der Flussentdeckung, Mikroverarbeitungseinheit, Flüssigkristall-Antriebsstromkreis und aus anderen Hilfsstromkreisen, und er wird mit einer externen Signalschnittstelle ausgerüstet. Nach der Umwandlung und der Verarbeitung der Mehrkanalsignale, die von jedem Sensor gesendet werden, wird die Signale in die Formel für Operation entsprechend der Gasgleichung, die lokale Anzeige und das Ferngetriebe von verschiedenen Signalen zu verwirklichen geholt.
Die Gasgleichung kann wie geschrieben werden
Wo:
Vl — das Volumen unde3r die Normalbedingung (m3);
V — das Volumen unter the3 Arbeitsbedingung (m3);
P=Pa+Pg — der Absolutdruck (kPa) am Strömungsmesserdruck-Entdeckungspunkt;
PA — lokaler Atmosphärendruck (kPa);
Seiten-dmeterdruck (kPa) des Strömungsmesserdruck-Entdeckungspunktes;
P0 — der Standardatmosphärendruck (101.325kPa)
T0 — die absolute Temperatur unter der Normalbedingung (293.15K, das 273.15K entsprechend Benutzeranforderungen sein kann);
T — die absolute Temperatur des gemessenen Mediums (27315+t) K;
t — die Temperatur des gemessenen Mediums (°C);
Fz-Gaskompressionskoeffizient
Zn — der Gaskompressionskoeffizient unter Standard sättigen
Zg — der Gaskompressionskoeffizient unter Arbeitsbedingung;
NYLD-G Gas Eletromagnetic-Strömungsmesser-Ausrüstungsbeschreibungen
■Hohe Präzision, gute Wiederholbarkeit und Verhältnis der breiten Palette, bis zum 1:20 (oder breiter);
■Benutzen Sie integrierte Art neuen Gleichrichter, die Anforderungen für die Vorder- und Rückseite geraden Rohrabschnitte sind niedriger (Front ≧5DN, hinteres ≧3DN);
■Benutzen Sie eine sorgfältig entworfene staubgeschützte Struktur, um die Zuverlässigkeit der langfristigen tragenden Operation sicherzustellen;
■Entworfen mit einem einzigartigen Brennstoffsystem, das zuverlässige Tanken, einfache Wartung und schönen Auftritt sicherzustellen;
■Thetechnical-Indikatoren erfüllen die Bedingungen von I509951-1993, ist die Länge des Körpers 3DN, und die ganze Maschine hat das internationale hohe Niveau erreicht;
■Thevolume-Korrektor des Strömungsmessers kann durch ungefähr 350 Grad frei gedreht werden, die leicht gelesene herein verschiedene Installationsmodi sein können.
■Langsames, hohes Leben, Niederdruckverlust, hohe Präzision;
■Es integriert Hochpräzisionstemperatur, Druck, Strömungsmesswertgeber und Volumenkorrektor, die die Temperatur, den Druck und den Fluss des gemessenen Gases ermitteln können, und den Fluss automatisch aufzuspüren und zu kompensieren und den Kompressionskoeffizienten zu korrigieren. Das Meter hat das Realzeitdatenbank- und communicatesvia RS485 Schnittstellen- und Zählerstandnetz, zum der zentralisierten Datenerfassung und des Realzeitmanagements zu erleichtern;
■Leistungsstarker Mikroprozessor des Gebrauches und moderne digitale Entstörungstechnologie, mit starken Software-Funktionen und überlegener Leistung;
■Verwenden Sie Gleitkomma-Berechnung und Selbstkorrektur des Fünfsegmentmeterkoeffizienten und hat Störung; Eigendiagnose- und Warnungsfunktion;
■Verwenden Sie High-Teche Mikroleistung, die mit interner und externer Stromversorgung und Leistungsaufnahme der geringen Energie;
■Lokaler Anzeigenflusswert mit mehrfachen Signalausgabefunktionen;
■Benutzen Sie eine hochauflösende dreispurige LCD-Anzeige, es kann kumulativen Standardfluß, Normvolumenfluß, Funktionsvolumenfluss, mittlere Temperatur, Druckwert und Batteriekapazitätsprozentsatz mit chinesischer Aufforderung anzeigen;
■Mit Echtzeitdatenspeicherfunktion kann es Datenverlust verhindern, wenn Batterie oder plötzlich Energie unten ersetzt wird. In der macht--weg Bedingung können interne Parameter dauerhaft gespeichert werden.
■Mit explosionssicherer Funktion ist das explosionssichere Kennzeichen ExdIIC6.
