Produktdetails:
|
| Getriebeabstand: | ≤1000m | Streckenverhältnis: | 1:10,1: 20 |
|---|---|---|---|
| Genauigkeitsgrad: | ±1.5%R, ±1.%R | Kommunikationsertrag: | Rs485 Protokoll der Kommunikation MODBUS, HIRSCH-Kommunikationsschnittstelle |
| Umgebende Feuchtigkeit: | 5%~90% | Gemessene mittlere Temperatur: | -30℃~80℃ |
| Ausgangssignal: | Impulsfrequenzsignalausgabe: Unter 0.8V niedrig, hohe Stufe ist ist Zweidraht 8V, Stromabgabe des Dr | Stromversorgung: | Externe Stromversorgung: Interne Stromversorgung 24VDC: Lithium-Batterie 3.6V |
| Markieren: | drei Draht explosionssicherer Strömungsmesser,24VDC Strömungsmesser 4-20mA,Art Wasserstrommeter der Turbine 24VDC |
||

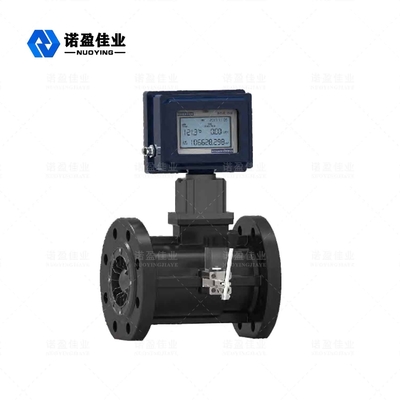

NYLD-GZ Art Gasturbine STRÖMUNGSMESSER Sicherheit - explosionssichere hohe Präzision
NYLD-GZ Art Gasturbine Eletromagnetic-Strömungsmesser
Die NYLD-GZ Art Gasturbineströmungsmesser integriert Gasturbine-Strömungsmesswertgeber und elektronischen Volumenkorrektor. Sie kann den Arbeitsbedingungsfluß und das Gesamtvolumen ermitteln und anzeigen. Die technische Leistung ist auf dem inländischen hohen Niveau, einwilligt mit Standard GB/T18940/IS09951, der im Gas weitverbreitet ist, das in den Industrien wie Dampf und Druckluft misst und prüft.
NYLD-GZ Art Gasturbine Eletromagnetic-Strömungsmesser-Modellieren
| NYLD-GZ | Intelligenter Gasturbine-Strömungsmesser (Normalbedingungsvolumenart, mit Temperatur, Druckausgleich) | |
| Intelligenter Gasturbineübermittler (Arbeitsbedingungs-Volumenart) | ||
|
Kaliber |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (nichtstandardisiertes, langes Auftragszeitraum) DN 40mm (nichtstandardisiertes, langes Auftragszeitraum) DN 50mm DN 65mm (nichtstandardisiertes, langes Auftragszeitraum) DN 80mm DN 100mm DN 125mm (nichtstandardisiertes, langes Auftragszeitraum) DN 150mm DN 200mm DN 250mm (nichtstandardisiertes, langes Auftragszeitraum) DN 300mm |
|
Strecke |
B C |
Standardstrecke Expansionsstrecke Expansionsstrecke |
| Genauigkeitsgrad |
01 02 |
Grad 1,5 Grad 1,0 |
|
Ertragmodell |
B C |
Impulsertrag, IC-Kartenimpulsertrag, Warnungsertrag 4-20mA gegenwärtig, Impulsertrag, IC-Kartenausgabe, Warnungsertrag 4-20mA gegenwärtig, Impulsertrag, IC-Kartenausgabe, Warnungsertrag, Kommunikation RS485 |
| Explosionssicherer Grad |
N E |
Standard, nicht explosionssicher Explosionssichere Art, ExdCT6Ⅱ |
NYLD-GZ Art Gasturbine Eletromagnetic-Strömungsmesser-Funktionsprinzip
Wenn die flüssigen Durchläufe durch das Strömungsmesser, es durch die Aktion der Leitschaufel korrigiert und beschleunigt wird (oder des Gleichrichters). Da der Antreiber schräg zur flüssigen Strömungsrichtung, diesmal, die Turbine erzeugt einen Rotationsmoment ist. Nach der Überwindung des Reibungsdrehmoments und des Widerstand Widerständes-Drehmoments, beginnt die Turbine sich zu drehen. In einer bestimmten Flussstrecke ist die Winkelgeschwindigkeit der Turbinenrotation zum Volumenstrom der Flüssigkeit proportional. Entsprechend dem Prinzip der elektromagnetischen Induktion, wird ein magnetischer empfindlicher Sensor benutzt, um ein Impulskennzeichen zu verursachen, das zum Volumenfluss der Flüssigkeit von der synchron drehenden in Verbindung stehenden Platte proportional ist. Dieses Signal wird zum Volumenkorrektor geschickt und wird zusammen mit Signalen wie Temperatur und Druck verarbeitet und angezeigt auf dem LCD-Bildschirm. Sein Strukturprinzip wird im Abbildung 1. gezeigt.
Funktions-Prinzip des Korrektor-4.2Volume
Der Volumenkorrektor besteht Temperatur, analogem Kanal der Druckentdeckung, digitalem Kanal der Flussentdeckung, Mikroverarbeitungseinheit, Flüssigkristall-Antriebsstromkreis und aus anderen Hilfsstromkreisen, und er wird mit einer externen Signalschnittstelle ausgerüstet. Nach der Umwandlung und der Verarbeitung der Mehrkanalsignale, die von jedem Sensor gesendet werden, wird die Signale in die Formel für Operation entsprechend der Gasgleichung, die lokale Anzeige und das Ferngetriebe von verschiedenen Signalen zu verwirklichen geholt.
Die Gasgleichung kann wie geschrieben werden
Wo:
Vl — das Volumen unde3r die Normalbedingung (m3);
V — das Volumen unter the3 Arbeitsbedingung (m3);
P=Pa+Pg — der Absolutdruck (kPa) am Strömungsmesserdruck-Entdeckungspunkt;
PA — lokaler Atmosphärendruck (kPa);
Seiten-dmeterdruck (kPa) des Strömungsmesserdruck-Entdeckungspunktes;
P0 — der Standardatmosphärendruck (101.325kPa)
T0 — die absolute Temperatur unter der Normalbedingung (293.15K, das 273.15K entsprechend Benutzeranforderungen sein kann);
T — die absolute Temperatur des gemessenen Mediums (27315+t) K;
t — die Temperatur des gemessenen Mediums (°C);
Fz-Gaskompressionskoeffizient
Zn — der Gaskompressionskoeffizient unter Standard sättigen
Zg — der Gaskompressionskoeffizient unter Arbeitsbedingung;
