Produktdetails:
|
| Strombegrenzung: | 0~20~1600 m3/h | Nenndruck: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Genauigkeit: | ±1.0%R, ±1.5%R | Material: | Aluminiumallo, Aluminium |
| Nenndurchmesser: | DN20~DN200 | Gemessene mittlere Temperatur: | -20℃~60℃ |
| Explosionssicherer Grad: | ExdIIBT6 | Schutz-Grad: | IP65 |
| Markieren: | 1 MPa Roots Turbinen-Durchflussmesser,Aluminium Roots-Durchflussmesser,1 MPa Turbinen-Durchflussmesser |
||

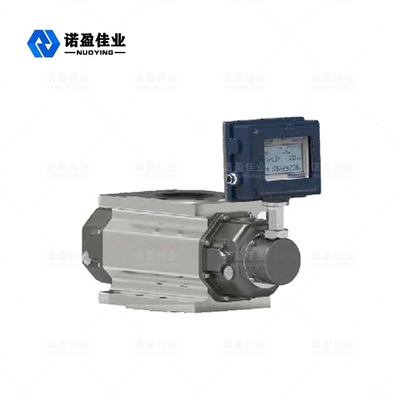

NYLD-LGQ Gas Roots-Durchflussmesser
Das NYLD-LGQGaswurzel-Durchflussmesser werden seit mehr als 100 Jahren als volumetrische Messgeräte eingesetzt.Mit Merkmalen wie hoher Präzision, großer Reichweite, geringem Volumen, geringem Gewicht, bequemer Installation und Wartung, zuverlässiger und langlebiger Lebensdauer wird es häufig in Erdgas-, Kohlegas-, Luft- und anderen Gasdurchflussmessern eingesetzt. Es ist ein idealer Durchflussmesser Gerät für Stadtgas, Ölfeldchemie, wissenschaftliche Forschung und andere Abteilungen im In- und Ausland.
NYLD-LGQ Gas Roots-Durchflussmesser Technisch Parameter
| Modellspezifikation |
Nominal DurchmesserDN Millimeter) |
Durchflussgrenze (m3/h) |
Startfluss m3/h |
Druck Verlust bei Qmax |
Nenndruck MPa |
Genauigkeit % |
Bereich |
Material |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Aluminium allo |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminium | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ Gas Roots-Durchflussmesser Betriebs Prinzip
(1).Der Durchflussmesser besteht aus 5 Teilen (siehe Abbildung 1)
(2). Funktionsprinzip des intelligenten Gaswurzel-Durchflussmessers (siehe Abbildung 2)
Der intelligente Gaswurzel-Durchflussmesser besteht aus einem Gehäuse, einem konjugierten Rotor und einem intelligenten Durchflusszähler.Unter der Wirkung der Druckdifferenz zwischen Einlass und Auslass des zirkulierenden Gases (P-Einlass>P>Auslass) behält das Konjugatpaar die richtige relative Position des Rotors durch das präzisionsgefertigte Einstellzahnrad bei. Der optimale Arbeitsspalt dazwischen der Rotor, der Rotor und das Gehäuse, und der Rotor und die Wandplatte erreicht eine durchgehende berührungslose Abdichtung.
Für jede Umdrehung des Rotors gibt es das Vierfache des effektiven Volumens der Messkammer aus, und die Anzahl der Umdrehungen des Rotors wird über die magnetische Dichtungskupplung und den Geschwindigkeitsreduziermechanismus an den intelligenten Durchflusszähler übertragen, um das kumulierte Volumen anzuzeigen des Ausgangsgases.(Die Abbildung zeigt nur einen Viertelzyklus).
(3).Intelligentes Arbeitsprinzip des Durchflusszählers
Der intelligente Durchflusszähler besteht aus einem Analogkanal zur Temperatur- und Druckerfassung, einem Durchflusssensorkanal und einer Mikroprozessoreinheit und ist mit einer externen Signalschnittstelle zur Ausgabe verschiedener Signale ausgestattet.Der Mikroprozessor im intelligenten Durchflusszähler führt eine Temperatur- und Druckkompensation sowie eine Korrektur des Kompressionsfaktors gemäß der Gasgleichung durch.Die Gasgleichung lautet wie folgt:
Woher:
Qn: Volumenstrom im Normzustand (m3/h);
Qg: Volumenstrom im Betriebszustand (m3/h);
Pg: Zählerdruck am Druckerfassungspunkt des Durchflussmessers (KPa)
Pa: lokaler atmosphärischer Druck (KPa);
Tg: absolute Temperatur (273,15 + t) (K) des Mediums;
t: gemessene Medientemperatur (°C);
Zn: Kompressionsfaktor unter Standardbedingungen;
Zg: Kompressionsfaktor im Betriebszustand;
Tn: absolute Temperatur (273,15 + 20) (K) im Standardzustand;
Pa: lokaler atmosphärischer Druck (KPa);
Pn: normaler atmosphärischer Druck (101,325 kPa);
P: P = Pa + Pg.
Hinweis: Bei Erdgas Zn/Zg=Fz2 wird Fz als Superkompressionsfaktor bezeichnet.Dieses Produkt wird gemäß der Formel von SY/T6143-1996 des CNPC-Standards berechnet.
