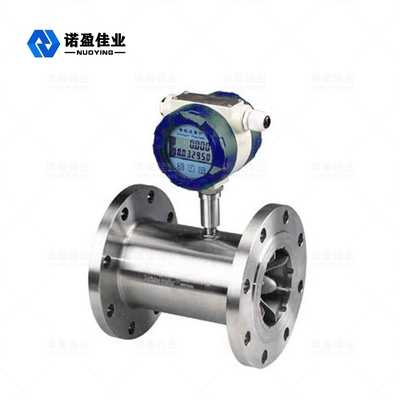

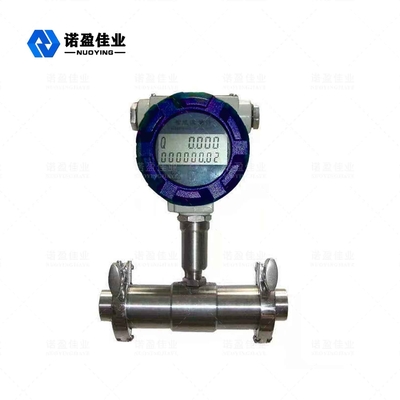

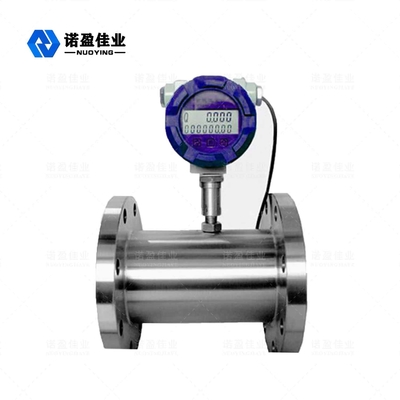

Hohe Präzisions-Turbinen-Strömungsmesser-Sensor-gute Wiederholbarkeit 1000m



NYLDTurbine Durchflussmesser



Die NYLDTurbinen-Durchflussmesser (Abk. TUF) ist eine Hauptart von Flügelrad-Durchflussmessern, zu denen auch das Anemoskop und der Wasserzähler gehören.TUF setzt sich aus Sensor und Conversion-Show zusammen.Der Sensor reagiert auf die Durchschnittsgeschwindigkeit des Fluids mit Mehrblattrotor, um den Durchflusswert und den kumulativen Durchflusswert zu spekulieren.Die Geschwindigkeit (oder Kreise) des Rotors kann durch Mechanismus, elektromagnetische Induktion, Photoelektrizität erfasst werden, bevor die Aufzeichnungen durch ein Lesegerät angezeigt und übertragen werden.
Es wird gesagt, dass Amerika Anfang 1886 das erste TUF-Patent ankündigte. Das Patent von 1914 hielt fest, dass der TUF-Durchflusswert für die Frequenz relevant ist.Der erste entwickelte TUF im Jahr 1938 wird zur Messung des Treibstoffflusses im Flugzeug eingesetzt.Es wird schließlich erreicht, bis zum Ende des Zweiten Weltkriegs in der Industrie verwendet zu werden, da es für das Strahltriebwerk und den flüssigen Strahltreibstoff dringend erforderlich ist, hochgenaue, schnell ansprechende Durchflussmessgeräte zu fordern.Heutzutage kann es in großem Umfang in den Bereichen Öl, Chemie, Verteidigung, Wissenschaft, Messung usw. eingesetzt werden.
NYLDTurbinen-Durchflussmesser der Serie zeichnen sich durch die Integration führender Technologie mit fortschrittlichem Design aus, um die neue Generation von Turbinen-Durchflussmessern mit den Merkmalen einfacher Struktur, geringem Gewicht, hoher Genauigkeit, guter Wiederholbarkeit, flexibler Reaktion, bequemer Installation / Wartung / Anwendung usw. zu produzieren. Es ist weit verbreitet angewendet, um die Flüssigkeit zu messen, deren kinematische Viskosität unter 5 * 10-6 ㎡ / s liegt und keine Verunreinigungen durch Fasern, Körner usw. und keine korrosive Wechselwirkung mit Edelstahl 1Cr18Ni9Ti, 2Cr13 und A12O3 und Hartlegierung in Dichtung aufweist Rohre.Die Flüssigkeit mit einer Kinematik von über 5 * 10-6 ㎡ / s kann nach einer echten Flüssigkeitskalibrierung des Durchflussmessers gemessen werden.Es kann zur Wertkontrolle verwendet werden, Sirene bei Überschreitung, wenn Koordination mit speziellem Anzeigeinstrument.Damit ist es das ideale Instrument, um Durchflusswerte zu messen und Energie zu sparen.



NYLDTurbine Durchflussmesser Grundlegende Parameter / Technische Spezifikation



Technische Spezifikation



Nenndurchmesser (mm) und Verbindungsmethode	4,6,10,15,20,25,32,40 (Trittverbindung) 15,20,25,32,40 (Lauffläche und Flanschanschluss) 50,65,80,100,125,150,200 (Flanschanschluss)
Genauigkeitsklasse	Normale Genauigkeit ±1 %R, ±0,5 %R, Höchste Genauigkeit ±0,2 % R
Messbereich Rate	1:10, 1:15, 1:20
Instrumentenmaterial	Edelstahl 304;Edelstahl 316L;usw.
Mittlere Temperatur (℃)	－20 ～ ＋120 ℃
Umgebungsbedingungen	Temperatur:－10～＋55℃, Relative Luftfeuchtigkeit: 5％～90％ Atmosphärendruck: 86 ~ 106 kPa
Signalausgang	Sensor: Pulsfrequenzsignal, niedriger Pegel ≤ 0,8 V hoher Pegel≥8V. Sender: Stromsignal 4 ~ 20 mA Gleichstrom zwei Drähte
Mit Strom versorgen	Sensor: +12V DC, +24V DC (Option) Wandler: +24 V DC Szenenanzeigetyp: 3,2-V-Lithiumzelle
Signalübertragungsleitung	STVPV 3×0,3 (drei Drähte), 2×0,3 (zwei Drähte)
Übertragungsentfernung	≤1000m
Signalleitungsschnittstelle	Innengewinde M20×1,5
Explosionssichere Klasse	ExdIIBT6
Schutzklasse	IP65



Messbereich und Arbeitsdruck für Flüssigkeit



Nominal Durchmesser (mm)	Reguläre Durchflussrate (m3/h)	Erweitern der Durchflussrate (m3/h)	Regelmäßiger Toleranzdruck (Mpa)	Spezieller Toleranzdruck (Mpa) (Flanschanschluss)
DN4	0,04–0,25	0,04—0,4	6.3	12, 16, 25
DN6	0,1—0,6	0,06—0,6	6.3	12, 16, 25
DN10	0,2—1,2	0,15–1,5	6.3	12, 16, 25
DN15	0,6—6	0,4—8	6,3, 2,5 (Flansch)	4.0, 6.3, 12, 16, 25
DN20	0,8—8	0,45-9	6,3, 2,5 (Flansch)	4.0, 6.3, 12, 16, 25
DN25	1—10	0,5–10	6,3, 2,5 (Flansch)	4.0, 6.3, 12, 16, 25
DN32	1,5—15	0,8—15	6,3, 2,5 (Flansch)	4.0, 6.3, 12, 16, 25
DN40	2—20	1—20	6,3, 2,5 (Flansch)	4.0, 6.3, 12, 16, 25
DN50	4—40	2—40	2.5	4.0, 6.3, 12, 16, 25
DN65	7—70	4—70	2.5	4.0, 6.3, 12, 16, 25
DN80	10—100	5—100	2.5	4.0, 6.3, 12, 16, 25
DN100	20—200	10—200	2.5	4.0, 6.3, 12, 16, 25
DN125	25—250	13—250	1.6	2.5, 4.0, 6.3, 12, 16
DN150	30—300	15—300	1.6	2.5, 4.0, 6.3, 12, 16
DN200	80--800	40—800	1.6	2.5, 4.0, 6.3, 12, 16



Messbereich und Arbeitsdruck für Gas



Modell	Durchmesser (mm)	Fließrate (m3/h)	Anfängliche Durchflussrate (m3/h)	Toleranzdruck (Mpa) (Flanschanschluss)
25A	25 (1")	0,7—7	0,6	4.0 Flansch oder Gewinde
25B		1,5—15	1.0	4.0 Flansch oder Gewinde
25C		3—30	2.0	4.0 Flansch oder Gewinde
40A	40 (1,5")	4—40	2.5	4.0 Flansch oder Gewinde
40B		8—80	3	4.0 Flansch oder Gewinde
50A	50 (2")	10—100	3.5	4,0 Flansch
50B		15—150	4	4,0 Flansch
80	80 (3”)	15—300	4	1.6 Flansch
100	100 (4")	20—400	5	1.6 Flansch
150	150 (6”)	50—1000	8	1.6 Flansch
200	200 (8”)	100—2000	20	1.6 Flansch
250	250 (10")	150-3000	30	1.6 Flansch
300	300 (12")	200—4000	40	1.6 Flansch



NYLDTurbine Durchflussmesser Betriebs Prinzip



Wenn die gemessene Flüssigkeit durch den Sensor fließt, beginnt sich der angetriebene Flügel zu drehen, wobei die Geschwindigkeit direkt proportional zum durchschnittlichen Durchfluss im Rohr ist.Die Drehung des Flügels ändert periodisch den magnetischen Widerstandswert des magnetoelastischen Wandlers.Der magnetische Fluss in der magnetischen Testspule ändert sich zyklisch damit, um eine periodische induzierte Spannung zu erzeugen, es ist das Impulssignal, das an das Display gesendet wird, um es anzuzeigen, nachdem es durch eine Lupe verstärkt wurde.

Die Durchflussgleichung des Turbinendurchflussmessers umfasst sowohl eine praktische als auch eine theoretische:

• Praktische Gleichung:

Q_v=f／k

Q_m= Q_vvρ

Q_vbezieht sich auf den Volumenstrom, (Einheit: m³/S)

Q_mbezieht sich auf Massendurchfluss, (Einheit ㎏/s)

f : bezieht sich auf die Ausgangssignalfrequenz (Einheit Hz)

k : bezieht sich auf den Durchflussmesserfaktor (Einheit P/m³).

Den zugehörigen Verlauf von Durchflussmesserfaktor und Durchfluss finden Sie im Diagramm (Diagramm: Turbinen-Durchflussmesser-Kennlinie).Wie Sie sehen, kann die Faktorkurve in zwei Teile, Linearität und Nichtlinearität, unterteilt werden.Der lineare Teil macht zwei Drittel der gesamten Kurve aus, die sich auf die Struktur, die Größe der Sensoren und die Flüssigkeitsviskosität bezieht.Das Merkmal im Nichtlinearitätsteil wird durch die Reibungskraft des Lagers und den Viskositätswiderstand der Flüssigkeit beeinflusst.Wenn die Durchflussrate unter der unteren Grenze des Sensors liegt, steigt der Instrumentenfaktor schnell mit an.Der Wert des Druckverlusts und der Durchflussmenge sind ähnlich wie quadratische Beziehungen.Wenn die Durchflussrate die Obergrenze überschreitet, achten Sie darauf, Kavitation zu vermeiden.Wenn die Turbinen-Durchflussmesser eine ähnliche Struktur haben, haben ihre Kurven ähnliche Merkmale, aber unterschiedliche Systemfehler.





Der Sensorfaktor kann durch ein Kalibrierungsinstrument ausgearbeitet werden, das den Fluidmechanismus im Inneren des Sensors möglicherweise nicht berücksichtigt, und kann durch die eingegebene Durchflussrate und die ausgegebenen Impulsfrequenzsignale bestätigt werden.Wir können den Sensor also als Blackbox sehen, was für die Anwendung bequem ist.Beachten Sie jedoch, dass der Umrechnungsfaktor (oder Instrumentenfaktor) einige Bedingungen erfüllen sollte, welche Kalibrierbedingung die Referenzbedingung ist.Weicht er von dieser Bedingung ab, ändert sich der Faktor.Die Änderungen würden in Bezug auf den Sensortyp, den Rohrinstallationszustand und die physikalischen Parameter des Fluids bestimmt.

• Theoretische Durchflussgleichung:

Nach dem Impulssatz lässt sich die Bewegungsgleichung Laufrad aufführen.

Jdwdt=M₁-M₂-M₃-M₄

In der Formel

J: Laufradträgheitsmoment;

dwdt:Drehbeschleunigung;

m₁: Flüssigkeitsgetriebenes Drehmoment

m₂: Viskoses Widerstandsmoment

m₃: Lagerreibungsmoment

m₄: Magnetisches Moment.

Wenn sich das Laufrad mit konstanter Geschwindigkeit dreht, ist Jdwdt=0 und M₁=M₂+M₃+M_4.Durch die Analyse in der Theorie und Überprüfung im Experiment kann die Formel abgeleitet werden, die lautet:

n = wässr_v+B-CQ_v

In der Formel

n: bezieht sich auf die Laufraddrehzahl;

Q_v: bezieht sich auf den Volumenstrom;

A: die Faktoren in Bezug auf die physikalischen Eigenschaften des Fluids (einschließlich Dichte, Viskosität usw.), Laufradstrukturparameter (Schaufelwinkel, Laufraddurchmesser, Querschnittsfläche des Strömungskanals usw.);

B: die Faktoren, die sich auf den Spalt der oberen Leitschaufeln und die Geschwindigkeitsverteilung der Fluidströmung beziehen;

C: der auf das Reibungsmoment bezogene Faktor.

Wissenschaftler aus dem In- und Ausland haben viele Strömungsgleichungen in der Theorie aufgestellt, angewandt auf verschiedene Sensorstrukturen und Fluid-Arbeitsbedingungen.Bis jetzt sind die hydrodynamischen Eigenschaften von Turbineninstrumenten noch unklar, da sie eine komplizierte Beziehung zu den physikalischen Eigenschaften des Fluids und den Strömungseigenschaften haben.Wenn zum Beispiel eine Wirbel- und asymmetrische Geschwindigkeitsverteilung im Strömungsfeld auftritt, sind die hydrodynamischen Eigenschaften sehr kompliziert.

Instrumentenfaktoren können also nicht durch theoretische Formeln abgeleitet werden, sondern können durch reale Durchflusskalibrierung bestätigt werden.Aber die theoretische Formel war in der Praxis von Bedeutung.Es kann in der Anleitung zum Design von Sensorstrukturparametern und zur Vorhersage und Bewertung der Regel zur Änderung des Instrumentenfaktors verwendet werden.



NYLDTurbine Durchflussmesser Feature

• Hohe Genauigkeit (reguläre Genauigkeit ±1 % R, ±0,5 % R, höchste Genauigkeit ±0,2 % R);
• Gute Reproduzierbarkeit (kurzfristig erreicht man 0,05 % - 0,2 %), bevorzugter Einsatz in der Handelsabwicklung wegen der extrem hohen Genauigkeit bei der regelmäßigen Kalibrierung oder Online-Kalibrierung.
• Der Pulsfrequenzsignalausgang ist für Gesamtheitsberechnungen und Computerverbindungen ohne Nulldrift und starke Anti-Interferenz-Kapazität anwendbar.
• Hohe Frequenz (3-4 kHz) kann erreicht werden und hat eine hohe Auflösung.
• Große Auswahl: Mittlerer oder großer Durchmesser kann 1:20 erreichen, und kleine Durchmesser sind 1:10.
• Kompakte und leichte Struktur, bequeme Installation und Wartung, umfangreiche Anwendungsmöglichkeiten.
• Anwendung auf die Hochdruckmessung mit ihrem unnötigen Öffnungsloch, das in Hochdruckinstrumenten hergestellt werden muss.
• Vollständig maßgeschneiderte Sensorversionen können je nach den speziellen Anforderungen des Benutzers für verschiedene Arten von Sensoren entwickelt werden.Zum Beispiel Niedertemperaturtyp, Hochdrucktyp, Sanitärtyp usw.
• Es kann ein Einführtyp hergestellt werden, der für die Messung großer normaler Durchmesser aufgrund seines geringen Druckverlusts, seines niedrigen Preises, des unnötigen Stoppens des Durchflusses zum Herausnehmen und der bequemen Installation und Wartung anwendbar ist.

NYLDTurbine DurchflussmesserKategorie



1. Die NYLD-Serie kann nach Funktion in zwei Kategorien unterteilt werden:

• Turbinenströmungssensor / -transmitter
• Intelligente Integration Turbinen-Durchflussmesser

2. Funktionsdarstellung:



Turbinenströmungssensor/-transmitter

Diese Art von Produkten hat keine Szenenanzeigefunktion, sondern erzeugt nur Signale, um die Ausgabe über große Entfernungen zu übertragen.Die Durchflusssignale können in Impuls- oder Stromsignale (4-20 mA) unterteilt werden.Dieses Instrument hat einen niedrigen Preis, eine hohe Montagehöhe und eine geringe Größe, sodass es für die Verwendung mit einem zweiten Display, einer SPS, einem DCS und einem zu verwendenden Computersteuerungssystem geeignet ist.

Je nach Signalausgang kann es in NYLD-N- und NYLD-A-Typen unterteilt werden.



NYLD-N-Sensor
12--24V DC Stromversorgung, dreiadrige Impulsausgänge,
hoher Pegel ≥ 8 V, niedriger Pegel ≤ 0,8 V, Signalübertragungsabstand ≤ 1000 m.



NYLD – Ein Sender
24-V-DC-Stromversorgung, Signalausgang mit zwei Drähten (4-20 mA), Signalübertragungsabstand ≤ 1000 m.



Intelligenter integrierter Turbinen-Durchflussmesser
Es verwendet eine fortschrittliche Single-Chip-Mikroprozessortechnologie mit extrem niedrigem Stromverbrauch, um einen neuen intelligenten Durchflussmesser mit Turbinendurchflusssensor und Integration eines kumulativen Berechnungsdisplays zu bilden.Es hat viele offensichtliche Vorteile, darunter ein zweireihiges LCD-Display am Tatort, eine kompakte Struktur, direktes und klares Ablesen, hohe Zuverlässigkeit, Entstörung durch externe Stromversorgung, Anti-Donnerangriff und niedrige Kosten usw.
Es hat die drei Punkte der Instrumentenfaktoren korrigiert, nichtlinear intelligent kompensiert und am Tatort überarbeitet.
Das hochdeutliche LCD-Display zeigt gleichzeitig sowohl die momentane Durchflussrate (vier gültige Ziffern) als auch die akkumulierte Durchflussrate (acht gültige Ziffern) und die kumulative Durchflussrate (acht gültige Ziffern mit Reset) an. Alle gültigen Daten können zehn Jahre lang aufbewahrt werden. Diese Art von Turbine Alle Durchflussmesser sind explosionsgeschützte Produkte, und die Explosionsschutzklasse ist ExdIIB6.
Diese Art von Turbinen-Durchflussmessern kann in Bezug auf die Versorgungsleistung und die Methoden der Fernsignalübertragung in die Typen NYLD-B und NYLD-C unterteilt werden.
NYLD-B-Typ: Stromversorgung 3,2 V 10 AH (Lithium-Batterie) kann ununterbrochen mehr als vier Jahre laufen, aber keine Signalausgabe.
Typ NYLD—C: Stromversorgung 24 V DC außerhalb, Ausgabe eines normalen zweiadrigen Stromsignals (4–20 m A) und kann RS485- oder HART-Kommunikation je nach Bedarf der Szene hinzufügen.



NYLDTurbine DurchflussmesserGeben Sie Auswahl ein



Modell

Erläuterung

NYLD- □/ □/ □/ □/ □/ □/ □

DN (mm)

4

4 mm, normaler Durchflussbereich 0,04–0,25 m3/h, großer Durchflussbereich 0,04-0,4 m3/h

6

6 mm, normaler Durchflussbereich 0,1–0,6 m3/h, großer Durchflussbereich 0,06-0,6 m3/h

10

10 mm, normaler Durchflussbereich 0,2–1,2 m3/h, großer Durchflussbereich 0,15-1,5 m3/h

fünfzehn

15 mm normaler Durchflussbereich 0,6–6 m3/h, großer Durchflussbereich 0,4-8 m3/h

20

20 mm normaler Durchflussbereich 0,8–8 m3/h, großer Durchflussbereich 0,4-8 m3/h

25

25 mm normaler Durchflussbereich 1-10 m3/h, großer Durchflussbereich 0,5-10 m3/h

32

32 mm normaler Durchflussbereich 1,5–15 m3/h, großer Durchflussbereich 0,8-15 m3/h

40

40 mm normaler Durchflussbereich 2-20 m3/h, breiter Durchflussbereich 1-20 m3/h

50

50 mm normaler Durchflussbereich 4-40 m3/h, großer Durchflussbereich 2-40 m3/h

65

65 mm normaler Durchflussbereich 7-70 m3/h, breiter Durchflussbereich 4-70 m3/h

80

80 mm normaler Durchflussbereich 10-100 m3/h, breiter Durchflussbereich 5-100 m3/h

100

100 mm normaler Durchflussbereich 20-200 m3/h, breiter Durchflussbereich 10-200 m3/h

125

125 mm normaler Durchflussbereich 25-250 m3/h, großer Durchflussbereich 13-250 m3/h

150

150 mm normaler Durchflussbereich 30-300 m3/h, großer Durchflussbereich 15-300 m3/h

200

200 mm normaler Durchflussbereich 80-800 m3/h, breiter Durchflussbereich40-800m3/h

Art

n

Grundtyp, +12 V Versorgungsspannung, Impulsausgang, Hochpegell≥l8V, niedriger Pegel ≤0,8V

EIN

4—20mA zweiadriger Stromausgang, Fernübertragungstyp.

B

Batterieversorgung, Szenenanzeigetyp.

C

Szenenanzeige/4—20m Ein zweiadriger Stromausgang

C1

Szenenanzeige / RS485-Kommunikationsprotokoll

C2

Szenenanzeige / HART-Kommunikationsprotokoll

Genauigkeitsklasse

05

Genauigkeitsklasse 0,5

10

Genauigkeitsklasse 1,0

Messbereich Kennzeichen

W

Turbine mit großem Durchflussbereich

S

Standardmessbereich Turbine

Materialien

S

Edelstahl 304

L

316 (L) Edelstahl

Explosionsgeschützt

n

Keine Markierung, nicht explosionsgeschützt

E

Explosionsgeschützt (ExdIIBT6)

Druckklasse

n

Normal (Bezug auf vorheriges Bild)

H(x)

Hochdruck (Bezug auf vorheriges Bild)



Hinweis: DN15–DN40 benötigen regelmäßig eine Gewindeverbindung, können aber durch Hinzufügen des „FL“ zum Nenndurchmesser an seinem Ende in eine Flanschverbindung umgewandelt werden.



NYLDTurbine DurchflussmesserInstallationsgröße













Nenndurchmesser (mm)	Länge (mm)	g	D (mm)	d (mm)	Lochnummer
4	295	G1/2
6	330	G1/2
10	450	G1/2
fünfzehn	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDTurbine DurchflussmesserVorsicht bei der Installation



(1) Der Installationsort:
Der Sensor sollte an Orten installiert werden, an denen er bequem gewartet werden kann, keine Rohrvibrationen, keine starken elektromagnetischen Interferenzen und keinen Einfluss heißer Strahlung haben.Das typische Rohrinstallationssystem des Turbinen-Durchflussmessers ist wie folgt abgebildet.Jeder Teil der Konfiguration kann im Hinblick auf die gemessenen Objekte ausgewählt werden, was nicht alle sein müssen.Der Turbinen-Durchflussmesser reagiert empfindlich auf Geschwindigkeitsabweichungen und rotierende Strömungen. Daher sollte der am Sensor eintretende Rohrfluss ausreichend entwickelt sein und zum erforderlichen geraden Rohr oder Gleichrichter passen.Wenn die stromaufwärtsseitigen Komponenten des Strömungswiderstands variabel sind, beträgt die Pipelinelänge stromaufwärts im Allgemeinen nicht weniger als 20D und die Pipelinelänge stromabwärts nicht weniger als 5D.Genügt der Einbauraum diesen Anforderungen nicht, kann der Strömungsgleichrichter zwischen dem Bauteil Strömungswiderstand und Sensor eingebaut werden.Der Sensor sollte im Freien installiert werden, wo direkte Sonneneinstrahlung und Regen vermieden werden.



Upstream-Komponententypen	Einfacher 90°-Winkelbogen	Doppelte 90°-Winkelbögen auf gleicher Höhe	Doppelte 90°-Winkelbögen auf unterschiedlicher Ebene	Konzentrisches Reduzierrohr	Ganzes Ventil öffnen	Halbventil öffnen	Länge der stromabwärtigen Seite
L/DN	20	25	40	fünfzehn	20	50	5



(2) Die Installationsanforderungen an die Verbindung mit Rohren:
Der horizontal installierte Sensor erfordert, dass die Rohrleitungsneigung nicht sichtbar ist (im Allgemeinen innerhalb von 5 °), und der vertikal installierte Sensor sollte gleich sein. Der Standort, der kontinuierlich betrieben werden muss, sollte das Bypass-Rohr und ein zuverlässiges Absperrventil installieren .Es ist darauf zu achten, dass die Bypassleitung beim Messen dicht ist.
Die Position des Sensors in einer neuen Rohrleitung wird zuerst durch ein kurzes Rohr ersetzt.Nachdem die Pipeline im Inneren geräumt wurde, kann das kurze Rohr formell wieder in den Sensor umgewandelt werden.Da dieser Schritt immer beachtet wurde, kann der Sensor beim Reinigen der Rohrleitung oft beschädigt werden.
Wenn die gemessene Flüssigkeit Verunreinigungen enthält, sollte der Filter vor dem Sensor auf der stromaufwärtigen Seite installiert werden.Für einen kontinuierlichen Flüssigkeitsfluss sollten zwei Filtersätze installiert werden, die der Reihe nach Verunreinigungen entfernen, oder einen Filter vom Typ mit automatischer Reinigung wählen.Mischt sich Luft in die Flüssigkeit, sollte der Abscheider auf der Anströmseite installiert werden.Die Mündung des Filters oder Abscheiders muss an einen sicheren Ort geführt werden.
Wenn sich der Sensor am unteren Punkt der Rohrleitung befindet, sollte das Ablassventil nach dem Sensor angebracht werden, um die Verunreinigungen regelmäßig abzulassen und Ablagerungen zu vermeiden.Wenn die gemessene Flüssigkeit leicht zu belüften ist, sollte der Ausgangsdruck des Sensors höher als Pmin sein, um Lufteinschlüsse zu vermeiden, die die Genauigkeit und Lebensdauer beeinträchtigen können.
Pmin=2⊿P+1,25PvPa
Pmin: Der niedrigste Druck, Pa;
⊿P: der Druckverlust, während die Durchflussrate des Sensors das größte Pa ist;
Pv: der Sättigungsdampfdruck, wenn die Gebrauchstemperatur den höchsten Punkt Pa erreicht.

Das Durchflussregelventil sollte stromabwärts des Sensors befestigt werden, und das Absperrventil auf der stromaufwärtigen Seite sollte alle geöffnet sein, dessen
Ventile dürfen keine Vibrationen und Leckagen nach außen erzeugen.Um den Durchflussbereich zu verhindern, sollte der Rückfluss verhindert werden
Flüssigkeitsrückfluss mit Befestigung des Rückschlagventils.Sowohl Sensor als auch Rohrleitung sollten konzentrisch sein.Die Dichtscheibe



NYLDTurbine DurchflussmesserVerbindungsweg







Turbinenströmungssensor/-transmitter: (Modell NYLD-N, Modell NYLD-A)

1. Grundtyp:





NYLD-N-Typ Turbinen-Durchflussmesser-Verbindungsweg





NYLD-A-Turbinensender-Verbindungsweg



2. Anti-Explosions-Typ:

NYLD-N-Turbinen-Durchflussmesser-Sensor-Verbindungsart:





NYLD-A-Turbinen-Durchflussmessumformer Anschlussart:





Intelligenter integrierter Turbinendurchflussmesser (Modell NYLD-C)





NYLDTurbine DurchflussmesserAnwendung



NYLD-N Turbinen-Durchflussmesser Grundtyp:

Dieser Sensor wurde vor dem Verkauf kalibriert und justiert, muss also nicht überprüft werden.

Der Sensor verbindet sich mit dem Anzeigegerät: Überprüfen Sie zunächst das Ausgangsmerkmal (Pulsfrequenzbereich, Pegel, Breite usw.), das mit dem Eingangsmerkmal des Anzeigegeräts übereinstimmen sollte.Die Anzeigeparameter müssen in Bezug auf Sensorfaktoren eingestellt werden.Die Sensorleistung, das Kabel und der Widerstand müssen ebenfalls zueinander passen. Außerdem muss der voreingestellte Verstärker des Sensors berücksichtigt werden, um elektromagnetische Interferenzen zu verhindern, um beispielsweise Regenschutzmaßnahmen zu ergreifen.

NYLD-A Turbinen-Durchflusstransmitter:

Dieser Transmitter sollte beim Kauf den Nullpunkt des Durchflussausgangs und den Vollbereichswert entsprechend den Kundenanforderungen einstellen.

Wenn der Durchflussmesser in Betrieb ist und der Nullpunkt des Durchflussausgangs vor Ort eingestellt werden soll, ist die Betriebsmethode wie folgt:

Schließen Sie die Ventile des Durchflussmesserrohrs, bestätigen Sie, dass im Rohr kein Durchfluss vorhanden ist;Wenn Sie die Stromversorgung einschalten, kann der in Reihe geschaltete Strommesser den Ausgangsstrom des Durchflussmessers überwachen.Stellen Sie das Potentiometer W502 auf der Platine leicht ein, um den Ausgangsstrom wieder auf 4 mA zu bringen.

Hinweis: Der Messbereichsendwert des Durchflussmessers konnte nach seiner Funktion nicht vor Ort angepasst werden;Bitte senden Sie es bei Bedarf an das Werk zurück, um die Standardinstallation gemäß Ihren Anforderungen zu vervollständigen.



NYLDTurbine DurchflussmesserVorsicht bei der Verwendung



(1) Der Schalterauftrag wird in Betrieb genommen
※Der Sensor, der kein Abzweigrohr hat, sollte das stromaufwärtige Halbventil und dann das stromabwärtige Ventil leicht öffnen.Wenn Sie eine Weile mit einer kleinen Rate (etwa zehn Minuten) laufen, öffnen Sie das gesamte vorgeschaltete Ventil und das nachgeschaltete Ventil auf die normale Durchflussrate.
※Der Sensor mit Abzweig sollte zuerst das Abzweigrohrventil, das halb vorgeschaltete Ventil, das nachgeschaltete Ventil öffnen, das Abzweigventil auf eine kleine Durchflussrate schließen und eine Weile laufen lassen.Öffnen Sie dann das gesamte vorgeschaltete Ventil, schließen Sie das gesamte Abzweigventil (versichern Sie sich, dass kein Leck vorhanden ist) und stellen Sie schließlich das nachgeschaltete Ventil auf die erforderliche Durchflussrate ein.
(2) Die Nieder- und Hochtemperaturflüssigkeit startet
Wenn Flüssigkeit mit niedriger Temperatur durch das Rohr fließt, sollte das Wasser zuerst ausgestoßen werden, dann fünfzehn Minuten lang mit minimalem Durchfluss laufen und allmählich auf den normalen Durchfluss ansteigen.Wenn das Fließen aufhört, sollte es auch allmählich auf die Annäherung an die Rohrtemperatur und die Umgebungstemperatur reduziert werden.
Der Lauf der Flüssigkeit mit hoher Temperatur ist ähnlich wie dieser mit niedriger Temperatur.
(3) Sonstige Anmerkungen:
1) Das Öffnen und Schließen des Ventils sollte langsam erfolgen.Wenn der automatische Steuerschalter verwendet wird, ist es am besten, die Methode „zwei offen, zwei geschlossen“ zu verwenden, um zu verhindern, dass die Flüssigkeit gegen das Flügelrad gelangt, um es zu beschädigen.
2) Überprüfen Sie den Hinterdruck des Sensors, um Maßnahmen zur Vermeidung von Kavitation zu ergreifen.
3) Da sich die Sensorfaktoren scheinbar ändern könnten, sollte regelmäßig außerhalb der Rohrleitung kalibriert werden.Wenn der Durchfluss nicht innerhalb des zulässigen Bereichs liegt, sollte der Sensor ausgetauscht werden.
4) Die Reinigung des Rohrs muss den Standards der verwendeten Durchflussrichtung, des Werts, des Drucks und der Temperatur usw. entsprechen, andernfalls kann die Genauigkeit sinken und sogar beschädigt werden.
5) Verstärken Sie die Überprüfung des Sensors, um einen normalen Betrieb über lange Zeit zu gewährleisten.Um das Unnormale zu finden, sollte die Maßnahme ergriffen werden.Zum Beispiel das Hören der unnormalen Stimme beim Überwachen der Flügelradrotation.





NYLDTurbine DurchflussmesserProblem und Lösung





Problem	Möglicher Grund	Lösung
Keine Anzeige oder keine Gesamtzugabe, wenn Flüssigkeit normal fließt.	Überprüfen: 1) Leerlauf.Wackelkontakt (Draht Strom DrahtSicherungsspulePCB) 2) das Flügelrad dreht sich nicht	1) Finden Sie den Problempunkt mit dem Stromzähler oder ersetzen Sie diese Platine durch eine Ersatzplatine. 2) Reinigen oder ersetzen Sie das Schaufelrad und stellen Sie sicher, dass es nicht mit den benachbarten Teilen reibt.
Die Durchflussanzeige fällt allmählich ab.	1) Filter verstopft 2) Ventil im Rohr sitzt lose im Kern 3) Flügelrad ist verunreinigt	1) Reinigen Sie den Filter 2) Reparieren oder ersetzen Sie das Ventil 3) Reinigen Sie den Sensor und müssen Sie ihn dann erneut kalibrieren
Sein Bildschirm zeigt immer noch Durchfluss an, wenn Flüssigkeit keinen Durchfluss hat	1) das Kabel hat keinen guten Massedraht mit der äußeren Störung; 2) das Rohr mit Vibration, um ein Fehlersignal zu erzeugen 3) Das Absperrventil hat eine Leckage mit undichtem Durchfluss 4) Interner Schaltkreis oder Komponente des Displays ist beschädigt und erzeugt Interferenzen	1) reparieren oder ersetzen, um einen guten Erdungsdraht zu haben; 2) verstärken Sie die Rohrleitung oder installieren Sie Blacket, um Vibrationen zu verhindern; 3) Ventil warten oder ersetzen 4) Überprüfen und beseitigen Sie nach und nach die Störquelle.
Der angezeigte Wert unterscheidet sich offensichtlich von der Erfahrungsschätzung	1) Der interne Tunnel des Sensors ist falsch; 2) Im Inneren des Sensors erscheint Kavitation; 3) Die Strömung im Rohr verursacht Probleme 4) Das Innere des Displays ist falsch 5) Die Wirkung von Permanentmagnetmaterial wird immer schwächer 6) Der tatsächliche Durchfluss liegt außerhalb des normalen Bereichs	1)-4) müssen zuerst die Ursache finden, um die richtigen Methoden anzuwenden; 5) Ersetzen Sie das Magnetmaterial 6) Wählen Sie den richtigen Sensor





NYLDTurbine DurchflussmesserTransport und Lagerung



Der Sensor sollte in die massive Holzkiste gesteckt werden (kleine Durchmesser können in Kartons gesteckt werden) und darf nicht frei in der Kiste wackeln.Beim Tragen muss darauf geachtet werden, dass es abgesetzt wird, und das Be- oder Entladen verweigert.
Der Ort der Reservierung sollte zu den folgenden Bedingungen bestätigt werden:
1. Regen und Feuchtigkeit vermeiden;
2. Vermeiden Sie mechanische Vibrationen und Streiks;
3.Temperaturbereich:-20℃--+55℃;
4. relative Luftfeuchtigkeit: nicht mehr als 80 %;
5. Umgebung enthält keine korrosiven Gase.

Vorsicht beim Auspacken

Beim Öffnen des Kartons sollten Dateien und Zubehör vollständig sein.Die Dateien in der Box enthalten ein Benutzerhandbuch, ein Stück Prüfzertifikat und ein Stück Packliste.Der Sensor sollte beobachtet werden, ob es während des Transports zu Beschädigungen kommt, damit Sie ihn gut behandeln können.Benutzer müssen das Zertifikat vor Verlust schützen, sonst können die Instrumentenfaktoren nicht gesetzt werden.



Notwendige Kenntnisse auf Bestellung

Der Benutzer sollte beachten, dass bei der Bestellung eines Turbinen-Durchflussmessers die richtige Modellspezifikation entsprechend dem Nenndurchmesser der Flüssigkeit, dem Betriebsdruck, der Betriebstemperatur, dem Durchflussbereich, der Flüssigkeitskategorie und den Umgebungsbedingungen ausgewählt werden sollte.Der explosionsgeschützte Sensor sollte gewählt werden, wenn eine Explosionsschutzanforderung besteht und die Explosionsschutzklassen streng beachtet werden.
Wenn das Anzeigeinstrument von unserem Unternehmen angepasst wird, beziehen Sie sich bitte auf die entsprechende Anleitung, um Ihr richtiges Modell auszuwählen, oder verwenden Sie unser Design des technologischen Ingenieurs für Ihre Auswahl in Bezug auf Ihr Informationsangebot.Das Kabel, das zum Senden des gewünschten Signals verwendet wird, sollte die Länge und Spezifikation aufweisen.
Intelligente Integration des Turbinendurchflussmessers (NYLD-B/C NYLD-B/C)





Merkmale	Terminalname	Verbindung
Zweileiter 4-20MA	V+	Zweidraht-4-20-MA-Anode
	V-	Zweiadrige 4-20MA Negative Elektrode
Impulsausgang	V+	12/24 V Stromversorgung Positiv
	V-	12/24 V Leistung negativ
	Impulsausgang	Impulsausgang
485 Ausgabe	EIN	485 Ein Ende
	B	485 B Ende
1-5 V Ausgang	V+	24-V-Strom positiv
	V-	24-V-Stromversorgung negativ
	EIN	1-5V Ausgang +
	B	1-5 V Ausgang -
Batteriebetriebene Terminals	T+	3,6 V Batterie positiv
	T-	3,6 V Batterie negativ

Arbeitsbedingungen Drücken Sie „＞“, um die Passworteingabeschnittstelle aufzurufen, drücken Sie „＜“ und halten Sie etwa 1,2 Sekunden lang Beginnen Sie mit der Eingabe des Passworts.
Legen Sie ein Passwort für 2010 fest (Engineer Operation)Abbildung 2
Schlüsselbeschreibung:
Drücken Sie die „＜“-Taste (Drücken Sie die „＜“-Taste etwa 1,2 Sekunden lang zur Bestätigung)
Drücken Sie die „+“-Taste (Drücken Sie die „＜“-Taste etwa 1,2 Sekunden lang. Dies bedeutet „Beenden“)
Drücken Sie im Eingabezustand Cycle die Taste „+“, um den Wert am Cursor zu ändern
Drücken Sie die Taste „＜“, um die Eingabe der aktuellen Cursorposition zu verschieben
Drücken Sie den Eingabestatus "＜", Passcodes Das Recht, das Menü aufzurufen, Das Falsche Zurück zur ursprünglichen Statuseingabe





Bedienungsanleitung Instrumententafel



Nummer des Untermenüs	Menüanzeige	Bedeutung	Wählen Sie das Element oder den Wertebereich aus
1	Auswahl der Durchflusseinheit	Auswahl der Durchflusseinheit (Standard 0)	0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/h 5:+/h 6:kg/h 7:kg/m
2	Algorithmusauswahl	Algorithmusauswahl (Standard 0)	00:Konventioneller Volumenstrom,01:Konventioneller Massenstrom,02:Konventioneller Gasvolumenstrom,03:Konventioneller Gasmassenstrom
3	Durchflusskoeffizient	Durchflusskoeffizient (Standard 3600)	Stellen Sie den Zählerfaktor UnitsP/m³ ein
4	Vollständiger Ausgangsfluss	Vollausschlag Ausgangsfluss (Standard 1000)	Wenn das Instrument 4-20 mA Analogsignale ausgibt, muss der Wert eingestellt werden, nicht auf 0 Einheiten und konsistente Durchflusseinheiten
5	Dichteeinstellung	Dichteeinstellung (Standard 1,0)	Wenn der Algorithmus zur Auswahl des Massenstroms (01. 03) eingestellt ist, muss dieser eingestellt werden, Einheiten: KG/m³
6	Temperatureinstellungen	Temperatureinstellungen (Standard 0,0)	Stellen Sie den Temperaturwert ein, wählen Sie 02. 03 Algorithmus, muss eingestellt werden, Einheiten: ℃
7	Absolutdruckeinstellungen	Absolutdruck des Gases einstellen	---
8	Der untere Schnittverkehr	Stellen Sie die prozentuale Entfernung des Impulseingangs ein	Wenn der %-Wert der vollständigen Entfernung von Datenverkehr 0–100 beträgt, sollten „Use this Current Mode“ und „Puls Type Range“ richtig eingestellt sein
9	485 Adresse	Stellen Sie die serielle RS485-Kommunikation ein	Bereich: 0-255
10	Dämpfungszeit	Einstellen der Dämpfungszeit des Displayausgangs (Standard 4S)	Stellen Sie den Stromausgang ein und zeigen Sie die Dämpfungszeit an, um den Ausgangsstrom mit den Durchflussschwankungen zu vermeiden und den Bereich anzuzeigen: 2-32
11	Löschen Sie den Gesamtfluss	Löschen Sie den Gesamtfluss	Löschen Sie den Gesamtdurchfluss. Wählen Sie „JA“, drücken Sie „E“.
