| Markenbezeichnung: | NUOYINGJIAYE |
| Modellnummer: | NYSP-L863 (Art der hohen Temperatur) |
| MOQ: | 1 |
| Preis: | $100 to $380 |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Monat 1000 PC vor |

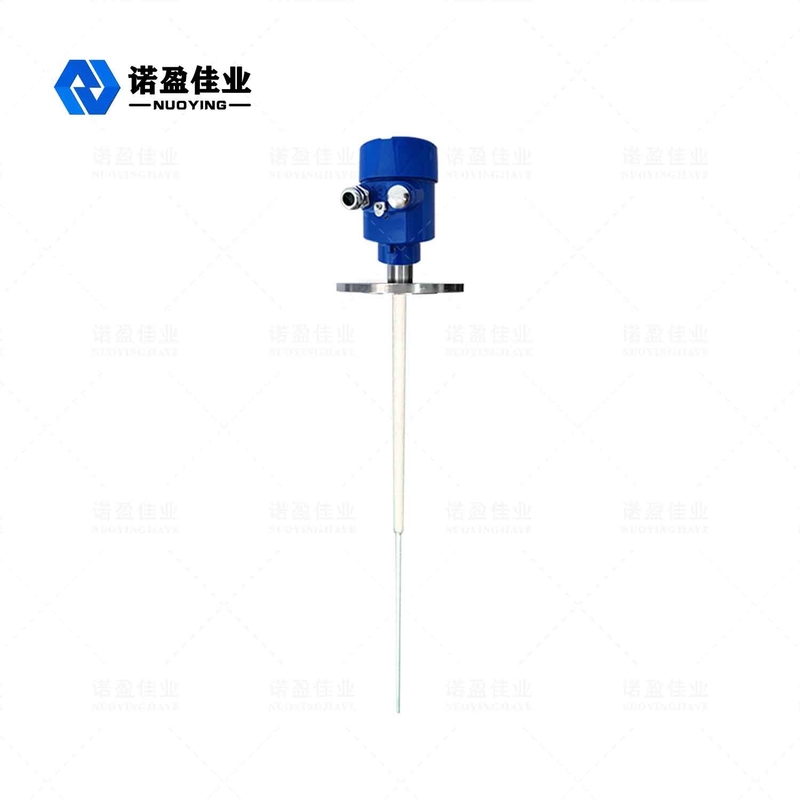

NYSP-L863 (Hochtemperaturtyp)HF-Zulassungsschalter
Der RF-Zulassungsschalter wird auch oft als RF-Zulassungsniveaumeter oder RF-Zulassungsniveaumeter bezeichnet.Genauer und breiter anwendbarEs handelt sich um eine Erweiterung der Kapazitätstechnik. sogenannte RF-Aufnahme, die Bedeutung der Aufnahme zum Gegenseitigen der elektrischen Impedanz in, ihr Element durch Widerstand, Kapazitätskomponente,die Wahrnehmungskomponente integriert, und Radiofrequenz oder Hochfrequenz-Radiospektrum, so dass die Frequenzdurchlässigkeit so verstanden werden kann, dass die Durchlässigkeit mit Hochfrequenz-Radiowellen gemessen,Der Sensor des Gerätes bildet zusammen mit der Behälterwand und dem Messmedium den Eingangswert. Bei Änderung des Niveaus ändert sich der Eingangswert entsprechend.Die Schaltungseinheit wandelt den gemessenen Eingangswert in das Ausgangssignal um, um die Messung des Niveaus zu realisieren.
NYSP-HF-ZulassungsschalterTechnischer Parameter
| Anwendungen | Flüssigkeits-, Partikel-, Partikel- und Festkörperpositionskontrollen, insbesondere für hohe |
| Material | 316+ Keramik (optional) |

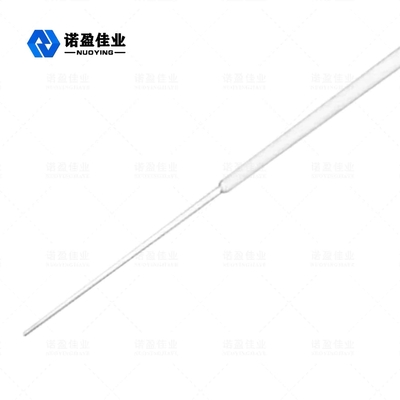

| Länge der Sondenstange | 500 mm (nach Bedarf anpassbar) |
| Stromversorgung | 24VDC, 220VAC (optional) |
| Prozesstemperatur | > +260 °C |
| Prozessdruck | < 2,0 MPa |
| Prozessverbindung | Gewinde, Flansche (optional) |
| Zeitverzögerung | 0〜30s einstellbar |
| Schutz vor Leistungsverlusten | offen, geschlossen, Feldwechselbar |
| Ausgangsrelais | Ausgang mit doppeltem Pol, doppeltem Wurf (DPDT), 5A, 24V Gleichstrom oder 5A, 220VAC |
| Schutzgrad | IP67 |
| Explosionssicherheit | Exia IICT6 (optional) |
※ Hinweis: Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden!
Vor dem Anschließen des HF-Zulassungsschalters ist sicherzustellen, dass das Gerät und die Stromversorgung übereinstimmen (z. B. 220 VAC-Gerät und 220 VAC-Stromversorgung).
A.Leitungstromanlage (115VA.C oder 230VA..C) Wechselstromanschluss: Feuerleitung (H), Mittellinie (N) und Erdungsdraht (G), wenn der Draht nicht die drei Standardfarben schwarz, weiß und grün hat,Seien Sie vorsichtig, dass Sie die Leitung nicht verwechseln.Anmerkung: Boden muss geerdet sein.
B. Gleichstromversorgung (24VD.C)
24 Vdc Stromleitungsdrahtanschluss: Das ursprüngliche (H) Ende beträgt -24 V (+), das ursprüngliche (N) Ende ist das gemeinsame Ende (-) und das ursprüngliche (G) Ende ist immer noch das Erdungsdraht (G), Anmerkung: es muss gezaubert werden.
C. Anschluss des Steuerrelais
NYSP Typ A Relais-Ausgangskontakt ist Typ C,zwei Gruppen von doppelten Pol doppelten Wurf, 10 A,115VA.C, Impedanz. Leichte niedrige Induktivitätslast kann für Magnetventil oder Alarm verwendet werden.Schwere Induktivitätsbelastungen müssen durch Zwischenrelais angetrieben werdenDie folgende Abbildung zeigt die drei gängigen Anschlussmodi der Punktsteuerungsfunktionen.
