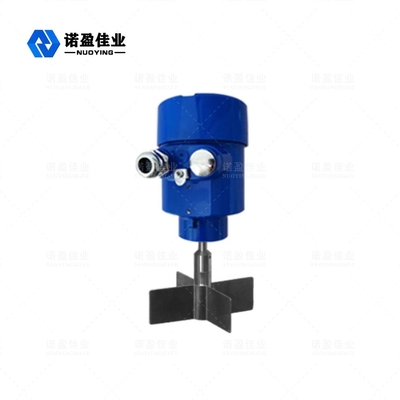

OEM Cross Blade Rotary Paddle Level Switch 250V 5A SPDT Flanschgewinde

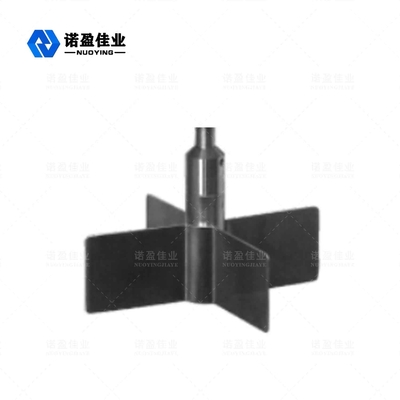

NYZX (Cross Blade-Typ )Widerstandsniveauschalter

NYZX Widerstands-Füllstandsschalter Betriebs Prinzip

Der resistive Füllstandsschalter der NYZX-Serie ist ein Gerät, das einen Permanentmagnetmotor verwendet, um die Klinge zum Drehen anzutreiben.Wenn das detektierte Material in die Klingenposition steigt, wird die Klingendrehung blockiert und der Widerstand wird an die Erkennungsvorrichtung im Anschlusskasten übertragen.Die Erkennungsvorrichtung gibt ein Schaltsignal nach außen aus und unterbricht die Stromversorgung, um das Drehen der Klinge zu stoppen.Wenn der Materialpegel sinkt, verschwindet der Klingenwiderstand und das Testgerät kehrt in seinen ursprünglichen Zustand zurück, indem es sich auf die Zugkraft der Feder verlässt, und passt die Zugkraft der Feder entsprechend dem spezifischen Gewicht verschiedener Materialien an.Wenn das spezifische Gewicht groß ist, wird die Federzugkraft so eingestellt, dass sie stark oder am stärksten ist.Stellen Sie sich im Gegenteil auf schwach oder am schwächsten ein.
Der resistive Füllstandsschalter der NYZX-Serie wird zur Erkennung von Füllstandskontrollgeräten für Feststoffe (Pulver, Partikel) verwendet, die in der Futtermittel-, Lebensmittel-, Pharma-, Chemie-, Kunststoff-, Bau-, Düngemittel- und anderen Industrien weit verbreitet sind.

NYZX Widerstands-FüllstandsschalterTechnische Parameter

※ Hinweis: Produkte können an die spezifischen Anforderungen der Benutzer angepasst werden!

NYZX Widerstands-Füllstandsschalter Installationsvoraussetzungen


• Bestätigen Sie das spezifische Gewicht des Materials, um die Klinge auszuwählen.
• Bestätigen Sie die Installationsmethode und -größe.
• Bitte wählen Sie die Hochtemperaturserie, wenn die Temperatur im Fass über 80 °C liegt.
• Abzweigdosenausgang des Stoppschalters muss unten sein, die Mutter der Kabelbefestigungsschraube muss verriegelt sein.
• Wenn die durchgehende Position 1 "Gewinde ist, kann das Sichelmesser so gewählt werden, dass es direkt in den Rohrzahn eingerastet werden kann.1'
• Der Regler kann in einem horizontalen Winkel von 15 °C bis 20 °C installiert werden, um die Auswirkungen auf das Material zu reduzieren.
• Schaftlängenverstellbarer Typ und Stahlseiltyp nur für Deckenmontage geeignet.
• Der Drehwiderstandsschalter sollte vermieden werden, direkt unter der Blindöffnung montiert zu werden.
• Wenn es keine Möglichkeit gibt, dies zu vermeiden, kann eine Stahlplatte auf die obere Wand des Produkts geschweißt werden, um dies zu reduzieren
• die Auswirkungen des materiellen Produkts und verhindern, dass die materiellen Auswirkungen Fehlfunktionen verursachen.
• Die Torsionsfeder wird verwendet, um die Ausgangstorsion der rotierenden Welle einzustellen.Wenn das spezifische Gewicht der
• Das gemessene Objekt ist groß, die Federtorsion kann auf die stärkste Position eingestellt werden, die Klingenempfindlichkeit jedoch
• Arm.Im Gegenteil, je kleiner das spezifische Gewicht des gemessenen Objekts ist, desto schwächer ist die Feder und desto besser ist die Klingenempfindlichkeit.(Hinweis: Die Kraft der Torsionsfeder sollte nicht nach Belieben ersetzt werden, um keinen Fehler zu machen).
