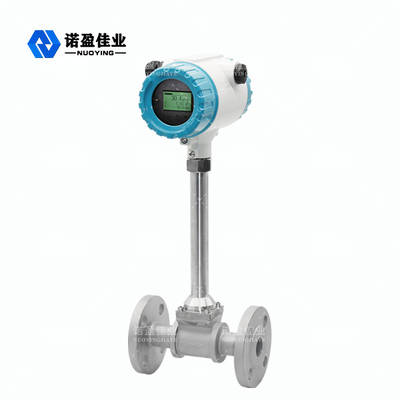

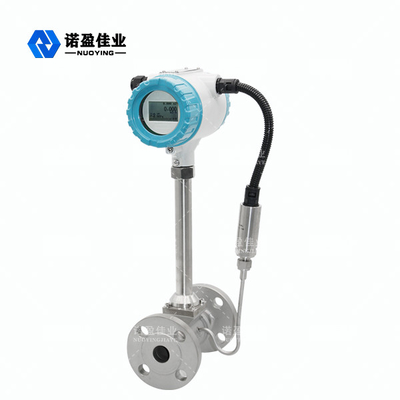

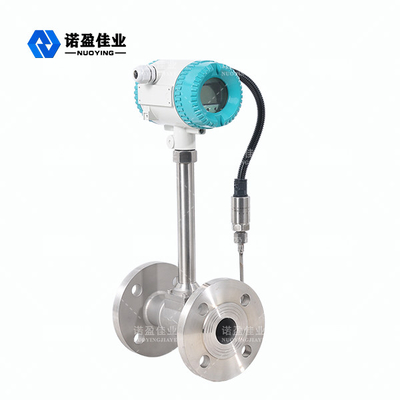

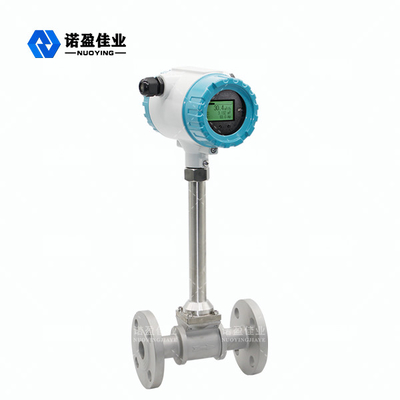

Turbulenz-Strömungsmesser-hohe Maß-Genauigkeit des Druck-20mA

Turbulenz-Strömungsmesser-hohe Maß-Genauigkeit des Druck-20mA

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYLU-JB
MOQ: PC 1
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Stromversorgung:
12~24VDC
Nenndruck:
1.6MPa, 2.5MPa, 4.0MPa und oben
Genauigkeitsgrad:
1,0, 1,5
Medientemperatur:
-40~350℃
Druck-Verlust:
Widerstandkoeffizient cd≤2.4
Ausgangssignal:
Spannungsimpuls niedriges ≤ 1V hochrangiges ≥ 6V, gegenwärtiges Standardsignal 4~20mA
Explosionssicherer Grad:
Exia II CT6 (optional)
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Strömungsmesser der Turbulenz-20mA

,

Druck-Turbulenz-Strömungsmesser

,

Turbulenz-Füllstand-Übermittler

Produktbeschreibung

Turbulenz-Strömungsmesser hohe der Maß-Genauigkeits-hohes Zuverlässigkeits-20mA





Turbulenzströmungsmesser basiert auf der Carmen-Turbulenzprinzipforschung und -produktion, hauptsächlich für flüssige Flowmessung der industriellen Rohrleitung, wie Gas, Flüssigkeit, Dampf und andere Medien. Seine Eigenschaften sind kleiner Druckverlust, eine große Strecke, hohe Genauigkeit, bei der Messung den Volumenfluss von den Arbeitsbedingungen, die von der flüssigen Dichte, vom Druck, von der Temperatur, von der Viskosität und von anderen Parametern fast unabhängig sind. Keine beweglichen mechanischen Teile, so hohe Zuverlässigkeit und niedrige Wartung. Instrumentparameter können stabil im Laufe der Zeit sein. TurbulenzStrömungsmesser nimmt piezoelektrischen Druck-Sensor an, der in hohem Grade zuverlässig ist und im Betriebstemperaturbereich -20℃~+250℃ arbeiten kann. Er hat analoges Standardsignal und digitale Impulssignalausgabe, also verwendet zu werden ist einfach, mit Digitalsystem wie Computer, der ein modernes und ideales Messgerät ist.



Turbulenz-Strömungsmesser-Funktions-Prinzip



Turbulenzströmungsmesser ist im Strömungsfeld des Turbulenzgenerators, der Entdeckungssonde und des entsprechenden elektronischen Schaltkreises und anderer Komponenten entworfen. Wenn die Flüssigkeit den Turbulenzgenerator durchfließt, bildet sie zwei wechselnde Reihen von Turbulenzen auf beiden Seiten, diese Turbulenz bekannt als Carmen-Turbulenzstraße. Strohal, basiert auf der Theorie der Carmen-Turbulenzstraße, schlug vor, dass die Frequenz der Carmen-Turbulenzstraße zur flüssigen Fließgeschwindigkeit proportional ist, und gab das Verhältnis zwischen Frequenz und Fließgeschwindigkeit: f = St.-× V/d

f: Turbulenzfrequenz (Hz)

v: die durchschnittliche Fließgeschwindigkeit auf beiden Seiten vom Turbulenzgenerator (m/s)

St.: Strohal-Koeffizient (konstant)

Diese wechselnden Turbulenzen bilden eine Reihe wechselnden Unterdruck, der nach der Entdeckungssonde handelt und eine Reihe Abwechslung von elektrischen Signalen erzeugt, die durch den Vorverstärker umgewandelt, geformt und verstärkt werden, und geben dann ein Impulsfrequenzsignal oder Standardsignal aus, die zur Turbulenzsynchronisierung proportional sind.



Turbulenz-Strömungsmesser-technische Parameter



Stromversorgung 12~24VDC
Nenndruck 1.6MPa, 2.5MPa, 4.0MPa und oben
Genauigkeitsgrad 1,0, 1,5
Medientemperatur -40~350℃
Druckverlust Widerstandkoeffizient cd≤2.4
Ausgangssignal Spannungsimpuls niedriges ≤ 1V hochrangiges ≥ 6V, gegenwärtiges Standardsignal 4~20mA
Explosionssicherer Grad Exia II CT6 (optional)



Turbulenz-Strömungsmesser-Ausrüstungsbeschreibung



1. Einfach, einfache Struktur, keine beweglichen Abnutzungsteile zu installieren.

2. Hohe Maßgenauigkeit, hohe Zuverlässigkeit, kein Bedarf Entstörung an der vor Ort.

3. Kann das Flusssignal von einer Langstrecke übertragen, und kann mit Computer vernetzt sein, zentralisiertes Management zu verwirklichen.

4. Das Verstärkerbrett nimmt einzigartigen Entwurf an und ist für Gas und Flüssigkeit allgemein.

5. Es gibt analoges Standardsignal und digitale Impulssignalausgabe, die mit Digitalsystemen wie Computern leicht benutzt werden können.

6. Explosionssichere Instrumente können in entsprechenden explosionssicheren Plätzen benutzt werden.

7. Kundengebundener Entwurf und Produktion entsprechend Kundenanforderungen.
