Produktdetails:
|
Typische Anwendung: | Dichtemaß des Behälters und der Rohrleitung | PRODUKT-MODELL: | NYDE-CR |
---|---|---|---|
Shell-Material: | Gussaluminium | Kalibrierungsstrecke: | 0.5~2.5g/cc (500-2500kg/m3) |
Signalausgabe: | 4… 20mA, 0~1000Hz, RS485 Modbus RTU | Betriebstemperatur: | -50℃~+200℃ |
Nassgemachtes Material: | 、 316L Edelstahl、 Hastelloy | 、 316L Edelstahl、 Hastelloy-Stromversorgung: | 24VDC≥50mA |
Markieren: | Behälter-Stimmgabel-Dichte-Meter,Einfügungs-Gabel-Dichte-Meter,Intelligente Stimmgabel-tragbares Dichte-Meter |

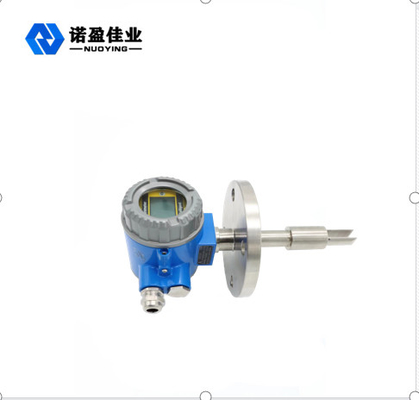

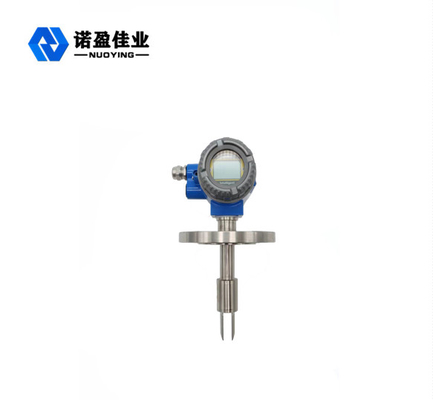

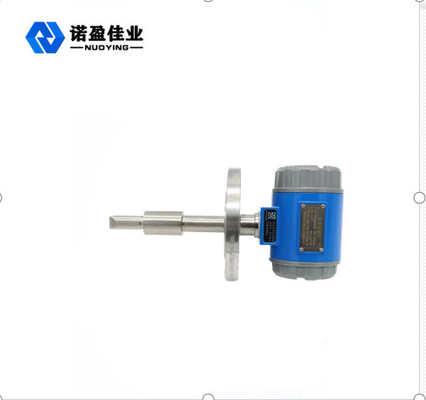

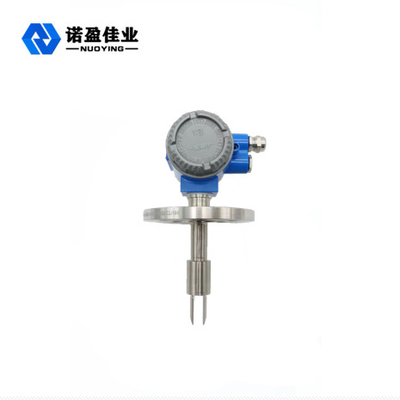

Intelligentes Behälter-Stimmgabel-Dichte-Meter-kleines Totgebiet NYDE - CR Einfügung
Funktions-Prinzip des Stimmgabel-Dichte-Meters
Die Sensor-Arbeiten, die auf dem Prinzip der Teilerschütterung basieren, und der Bestandteil ist das Stimmgabelteil, das in der gemessenen Flüssigkeit untergetaucht wird. Das Stimmgabelteil verursacht Erschütterung durch ein piezoelektrisches Gerät, das bei einem Ende der Unterseite des Gabelkörpers geregelt wird. Die Schwingungszahl wird durch ein piezoelektrisches zweitensgerät ermittelt, das am anderen Ende der Gabel befestigt wird, und dann wird das Signal durch den Stromkreis auf die Oberseite verstärkt. Die flüssige Dichte ist zur Schwingungsfrequenz wenn die gemessenen flüssigen Flüsse eng verwandt. Wenn die gemessenen flüssigen Dichteänderungen, die Schwingungsfrequenz, wenn die Flüssigkeit auch Änderungen fließt. Durch die Gleichung kann die Dichte der gemessenen Flüssigkeit genau berechnet werden
Ausrüstungsbeschreibungen des Stimmgabel-Dichte-Meters
◎passend für Dichtemaß von Behältern, von Rohren, von Fließen oder von statischem Medium. Passend für Medium mit hoher Temperatur, niedriger Temperatur und enthaltenen Hochviskositätsverunreinigungen.
◎Das elektronische Umwandlungsgerät, das auf Mikroprozessor basiert, integriert die Signalaufbereitung, Berechnung und Diagnosenfunktionen.
◎Ununterbrochenes on-line-Maß der flüssigen Dichte und der Temperatur, hohe Genauigkeit, sicherer und zuverlässig, kann für die prozesskontrollierte Produktion direkt verwendet werden
◎Es kann direkt PC durch Schnittstelle RS485 verbunden sein, und Benutzer können on-line-Kontakte direkt konfigurieren, Störungen und Rekorddaten zu bestimmen
◎Beim Messen von Dichte und von Temperatur, können grundlegende Dichte, Konzentrationsprozentsatz, Massenprozentsatz, Volumenprozentsatz und andere Parameter berechnet werden
◎ausgezeichnete ÜberdruckSchutzvorrichtung, überlegene Temperaturbeständigkeit, aller geschweißte Dichtungs-, feste und zuverlässigeentwurf.
◎zu verwenden ist einfach zu installieren und, und die Daten können angezeigt werden, indem man Flüssigkeit einfügt.
◎Vereinfachen Sie Wartung ohne regelmäßige Reinigung
◎Kalibrierung keine Bedarfsstandardwerkquelle, Laborkalibrierung, ohne Prozessunterbrechung
◎Eigensichere Art kann in den gefährlichen Standorten benutzt werden, und gesundheitliche Art kann in Lebensmittelproduktionsstandorte installiert sein
Technische Parameter des Stimmgabel-Dichte-Meters
Typische Anwendung | Dichtemaß des Behälters und der Rohrleitung |
Produktmodell |
NYDE-CR |
Shell Material | Gussaluminium |
Messbereich | 0.5~2.5g/cc (500-2500kg/m3) |
Kalibrierungsstrecke | 0.5~2.5g/cc (500-2500kg/m3) |
Signalausgabe | 4… 20mA, 0~1000Hz, RS485 Modbus RTU |
Betriebstemperatur |
-50℃~+200℃ |
Maximaler Arbeitsdruck |
207bar (3000psi) |
Nassgemachtes Material | 316L, Edelstahl, Hastelloy |
Gabelkörperbeschichtung | Standard, PTFE, elektrolytisches Polieren |
Stromversorgung | 24VDC≥50mA |
Prozessverbindung
|
ANSI 150~1500RF |
DN50PN16, DN50PN40 | |
IDF und RJT hygienisch | |
Errichtet im Temperaturfühler | Digital-Sensor |
Schutzniveaus | IP65, IP67, IP68 (auswählbar) |
Explosionssicherer Grad | Exia II CT6, ex Bandmitte II CT6 (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
