Produktdetails:
|
Typische Anwendung: | Flüssigkeit, Gas, Dampf | PRODUKT-MODELL: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Membranmaterial: | 316 L optional | Stromversorgung: | 24 VDC |
Signalausgabe: | 4… 20 MA /HART/RS485/Modbus… | Überlastung erlaubt: | <2 times="" the="" rated="" range=""> |
Schutz-Grad: | IP67 | Explosionssicherer Grad: | ExiaIICT6Ga, ExdIICT6Gb |
Markieren: | Intelligenter Behälter-Druckgeber,Behälter-Druckgeber 93420,Behälter-Druck-Sensor-Übermittler |

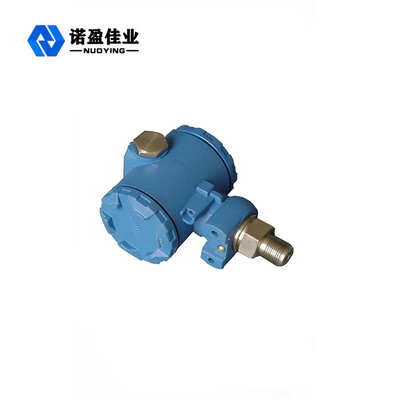

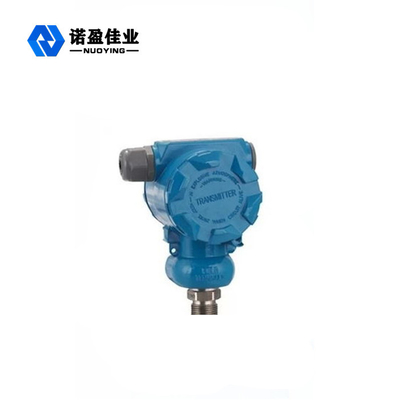

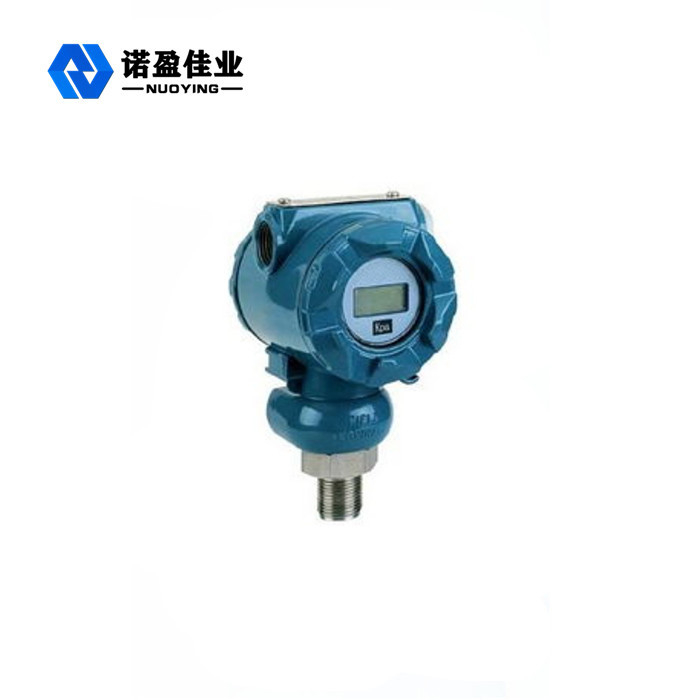

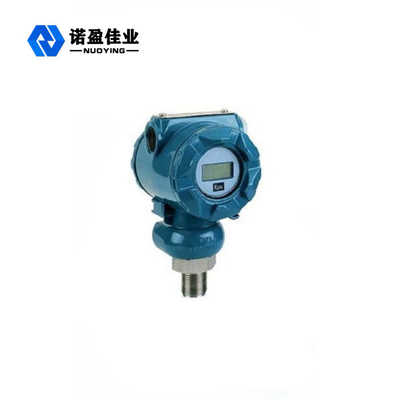

Stabiler Ertrag und hoher Empfindlichkeits-Druckgeber NP93420
Funktions-Prinzip des Druckgebers
Nach vorsichtigen strukturellem Entwurf, der Signalaufbereitung und Versammlung und der Prüfung in der strengen Übereinstimmung mit nationalen Standards sind Reihe zerstreute Druckgeber des Silikons NP93420 ganz Gebrauch importierte Chips, eine neue Generation von den Druck-Sensoren, die produziert werden. Diese Reihe Produkte hat stabilen Ertrag, hohe Empfindlichkeit und Präzision und hat auch gute Temperatureigenschaften und starke Entstörungsfähigkeit
Die Reihe NP93420 wird vom Druckfestigkeitseffekt von Halbleitern gemacht und Mikromaschinentechnologie, auf der spezifischen Kristallrichtung der einzelnen Kristallsiliziumscheibe, unter Verwendung der photoetching Technologie, Diffusion und andere Halbleiterprozesse, zum einer Wheatstone-Brücke herzustellen, um eine empfindliche Membran zu bilden, wenn sie externer Kraft, eine geringfügige Änderung unterworfen wird, tritt, die Widerstandskraftänderungen und die Brückenarmwiderstandänderungen (ein Paar wird größer und das andere wird kleiner) in der Erregungsspannungssignalausgabe, durch den Computertemperaturausgleich, Laser-Widerstandanpassung, Signalverstärkung und andere Verarbeitungsmethode- und strengeversammlung auf, die prüfen, Kalibrierung und andere Prozesse, um einen Druckgeber mit einem Standardertrag zu produzieren Signal.
Ausrüstungsbeschreibung des Druckgebers
◎Der Ertrag ist stabil, ist die Empfindlichkeit hoch, sind der Einfluss der Störung und der Geräusche und andere Faktoren verhältnismäßig klein, werden die entsprechenden Kosten des Verstärkerstromkreises verringert, und die Entschließung wird erheblich verbessert.
◎Die engagierte V-/Iintegrierte schaltung hat wenige Peripheriegeräte, hohe Zuverlässigkeit, einfache und einfache Wartungs-, kleine, leichte und extrem bequemeinstallation und Entstörung.
◎Druckgussoberteil der Aluminiumlegierung, Dreianschlussisolierung, elektrostatische Sprayschutzschicht, stark und dauerhaft.
◎Zweidrahtsignalübertragung DCs 4-20mA, starke Entstörungsfähigkeit und langer Getriebeabstand.

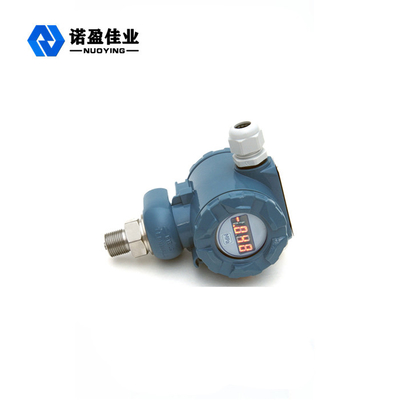

◎LED, LCD, Zeiger, drei Arten Indikatorköpfe, Lesung vor Ort ist sehr bequem. Sie können benutzt werden, um die zähflüssigen, kristallenen und ätzenden Medien zu messen.
◎Diffusionssilikondruckgeber wird auf den gefährlichen und explosiven Gebieten verwendet. Das Produkt hat die Eigenschaften der niedrigen gegenwärtigen, Niederspannung und der Leistungsaufnahme der geringen Energie. Es ist ein eigensicheres explosionssicheres Produkt und wird mit einem explosionssicheren Zertifikat ausgerüstet.
◎Unter Verwendung des Edelstahlmaterials und der speziellen schützenden Struktur und einer Reihe Schutzmaßnahmen wie Blitzschutz, Entstörungs, Antiüberspannung und vorbei gegenwärtig vom Verstärkerstromkreis, verbessert es die Fähigkeit des zuverlässigen versiegelnden, rostfesten und entrauenden Arbeitsbereiches, und es ist für allgemeine industrielle Standorte Maß und Steuerbedarf vollständig passend.
Technische Parameter des Druckgebers
Typische Anwendung | Flüssigkeit, Gas, Dampf | |||
Produktmodell | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Messbereich | Oberes limitURL | |||
Manometerdruck | DichtungsManometerdruck | Absolutdruck | Manometerdruck | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Membranmaterial | 316 L (optional) | |||
Accuracyclass | Klasse 0,1, Class0.2 | |||
Stromversorgung | 24VDC | |||
Signalausgabe |
Signalausgabe 4… 20mA/HART/RS485/Modbus… |
|||
Umgebende Temperatur | -40~+85℃ | |||
Prozesstemperatur | -25~+125℃ (>+125℃can wird besonders angefertigt) | |||
Prozessverbindung | Faden, Flansch (optional) | |||
Dämpfung Zeit | 0,1 | 16s justierbar | |||
Überlastung erlaubt | <2 times="" the="" rated="" range=""> | |||
Liveanzeige | LCD (optional) | |||
Schutzgrad | IP67 | |||
Explosionssicherer Grad | ExiaIICT6Ga, ExdIICT6Gb (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
