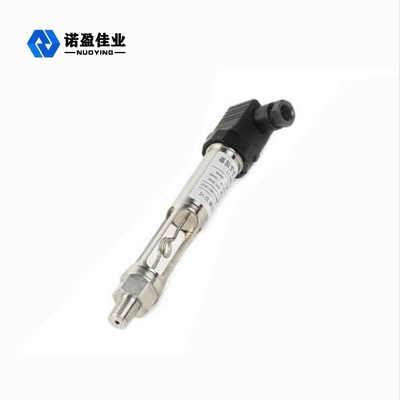

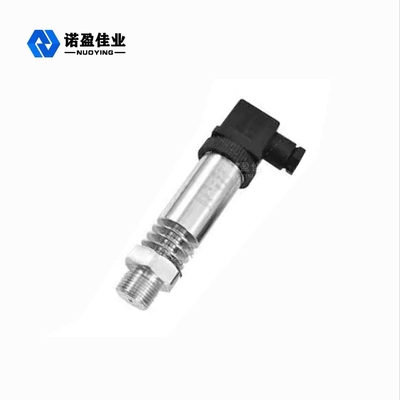

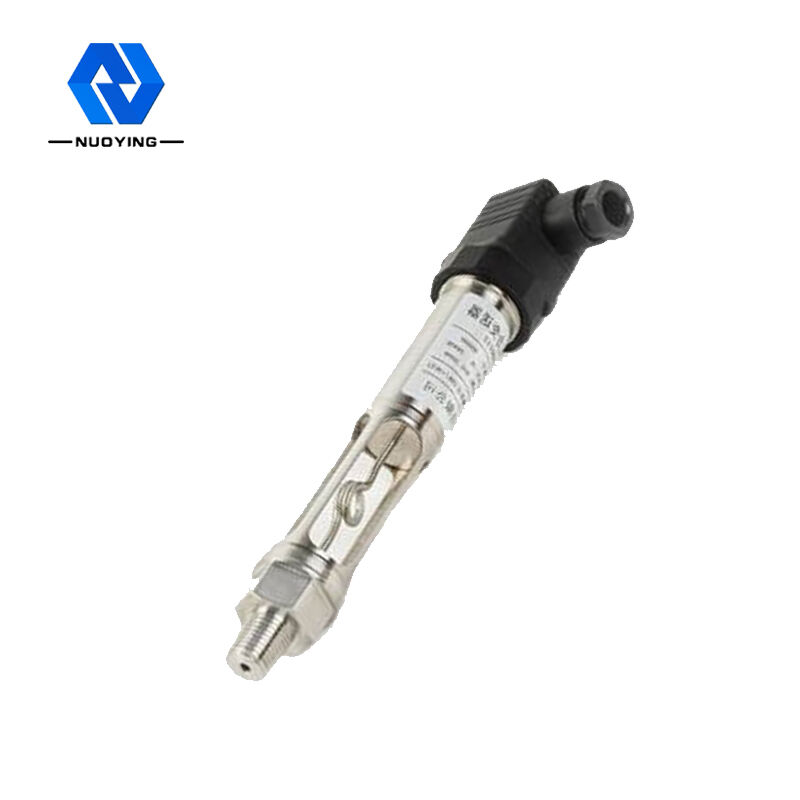

12-36VDC Drucksensor Sender Gewindeflansch Hochtemperatur-Drucksensor

Drucksensor-Transmitter misst den Druck von Flüssiggas und Dampf

Drucksensor-Sender

Drucksensor-SenderArbeitsprinzip

Die NP93420-Serie wird unter Verwendung des piezoresistiven Effekts von Halbleitern und der Mikrobearbeitungstechnologie hergestellt.In der spezifischen Kristallrichtung des einkristallinen Siliziumwafers werden durch Lithographie, Diffusion und andere Halbleiter die Wheatstone-Brücke zur Bildung der empfindlichen Membran hergestellt, die sich geringfügig ändert, wenn sie äußeren Kräften ausgesetzt wird.Der Widerstand des Brückenzweigs wird durch die Änderung des spezifischen Widerstands geändert, die Ausgabe des Anregungsspannungssignals wird geändert (ein Paar ist größer und das andere kleiner), nach Computertemperaturkompensation, Laserwiderstandseinstellung, Signalverstärkung und anderer Verarbeitung Mittel und strenge Montageerkennung, Kalibrierung und andere Prozesse, die Herstellung eines Standard-Ausgangssignal-Drucktransmitters.

Drucksensor-SenderTechnischParameter

Drucksensor-SenderAnwendung

Weit verbreitet in Erdöl, chemischer Industrie, Metallurgie, Elektrizität, Leichtindustrie, Baumaterialien, Medizin, Umweltschutz, wissenschaftlicher Forschung und anderen Unternehmen und Institutionen, zum Testen des Prozessflüssigkeitsdrucks und für verschiedene Gelegenheiten bei jedem Wetter geeignet Umwelt und alle Arten von ätzenden Flüssigkeiten.

Drucksensor-SenderEigenschaften

• Die Ausgabe ist stabil, die Empfindlichkeit ist hoch, der Einfluss von Störungen und Rauschen ist relativ gering, die entsprechenden Kosten der Verstärkerschaltung werden reduziert und die Auflösung wird stark verbessert.
• Spezielle integrierte V / I-Schaltung, wenige Peripheriegeräte, hohe Zuverlässigkeit, einfache Wartung, einfach, kleines Volumen, geringes Gewicht, einfach zu installieren und zu debuggen.
• Gehäuse aus Druckguss aus Aluminiumlegierung, Isolierung an drei Enden, Schutzschicht aus elektrostatischem Sprühkunststoff, langlebig.
• 4-20 mA DC Zweidraht-Signalübertragung, starke Entstörungsfähigkeit, lange Übertragungsdistanz.
• LED, LCD, Zeiger drei Anzeigeköpfe, Standortablesung ist sehr bequem.Einsetzbar zur Messung von viskosen, kristallinen und korrosiven Medien.
• Beim Einsatz in gefährlichen und explosiven Bereichen wird ein Drucktransmitter aus diffundiertem Silizium verwendet.Das Produkt hat die Eigenschaften von niedrigem Strom, niedriger Spannung und geringem Stromverbrauch.Es gehört zu einem eigensicheren und explosionsgeschützten Produkt und ist mit einem Explosionsschutzzertifikat ausgestattet.
• Durch eine Reihe von Schutzmaßnahmen, wie z. B. Edelstahlmaterial und eine spezielle Schutzstruktur, und eine Verstärkungsschaltung zum Schutz vor Blitzschlag, Entstörung, Überspannung, Überstrom usw., verbessert es die Fähigkeit zur zuverlässigen Abdichtung und zum Korrosionsschutz und Anti -ungünstiges Arbeitsumfeld.Vollständig geeignet für allgemeine Mess- und Steuerungsanforderungen im industriellen Bereich.

Drucksensor-SenderPhysikalische Eigenschaften

• Trennmembran: SS316 oder Keramikmembran
• Medienberührte Teile: Edelstahl
• Dichtring: NBR
• Gehäuse: Aluminiumlegierung
• Körperbeschichtung: Epoxidharz
• Prozessanschlusstyp: M20 × 1,5-Stecker, 1/2 NPT-Stecker
• Elektrischer Anschluss: Kabelloch ist 8
