Eingangstyp Wasserstands-Druckmessumformer HART-Keramikmembran

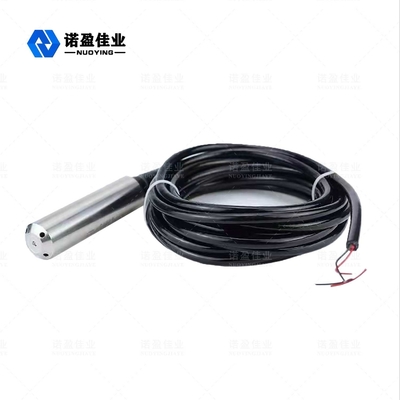

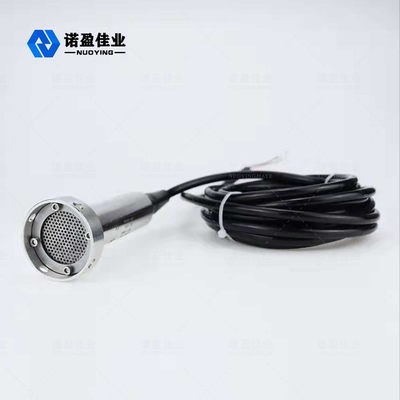

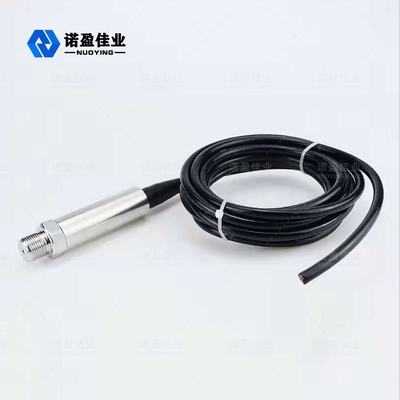

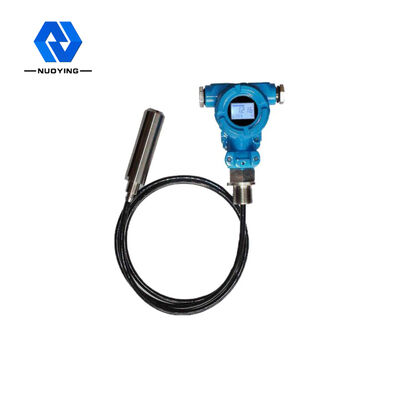

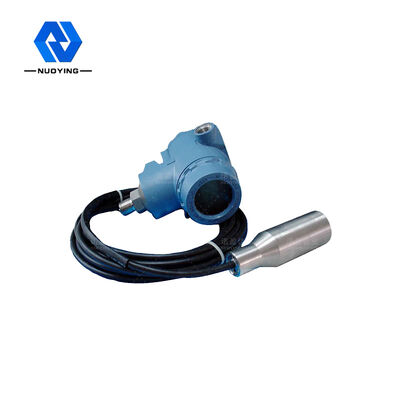

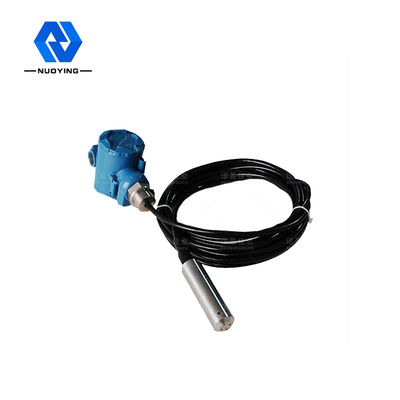

NH93420 Flüssigkeitsstand-Transmitter, Drucksensor-Transmitter

Der Füllstandstransmitter der Serie NH93420 ist die Erweiterung und Weiterentwicklung der Drucktransmittertechnologie nach dem Prinzip der linearen Beziehung zwischen dem Druck, der durch unterschiedliche spezifische Gewichte von Flüssigkeiten in unterschiedlichen Höhen erzeugt wird, um eine genaue Messung und Übertragung von Wasser-, Öl- und Pastenvolumen, Flüssigkeitshöhe und Gewicht zu erreichen.

NH93420 FlüssigkeitsstandtransmitterTechnischer Parameter

※ Notiz:Produktekann seinindividuell angepasstzumspezifische AnforderungenvonBenutzer!

NH93420 Flüssigkeitsstandtransmitter Betrieb Prinzip

Der Flüssigkeitsstandtransmitter besteht aus einem speziellen Gasführungskabel, das in einen Kapillarschlauch eingebaut ist, einem Klemmstück und einer Sonde. Die Sonde des Füllstandsmessgeräts besteht aus einem Edelstahlkern mit einer Membran an der Unterseite und einer Kunststoffhülle mit Löchern. Bei der Messung des Flüssigkeitsstands handelt es sich tatsächlich um die Differenz zwischen dem hydrostatischen Druck am Sondenkopf und dem tatsächlichen Atmosphärendruck. Anschließend wandeln der Keramiksensor (an der Edelstahlfolie befestigt) und die elektronische Komponente die Druckdifferenz in das 4〜20-mA-Ausgangssignal um.
Wenn der hydrostatische Flüssigkeitsstandtransmitter in eine bestimmte Tiefe der gemessenen Flüssigkeit eingesetzt wird, lautet die Druckformel des Sensors wie folgt: PA= p・g・h+Po, um die Flüssigkeitsstandformel zu erhalten: h = PA-Po/ p*g.
Gleichzeitig wird der Flüssigkeitsdruck über die Gasleitung aus rostfreiem Stahl in die Überdruckkammer des Sensors eingeleitet, und dann wird der Atmosphärendruck auf der Flüssigkeitsoberfläche mit der Unterdruckkammer des Sensors verbunden, um dem Po auf der Rückseite des Sensors entgegenzuwirken und den gemessenen Druck des Sensors auf PA-Po = p・g・h einzustellen.
Bei gleichmäßiger Dichte der Flüssigkeit ist die statische Druckdifferenz proportional zur Höhe des Flüssigkeitsspiegels.

NH93420 Flüssigkeitsstandtransmitter Designmerkmale

• Einfache Installation, einfache Bedienung, starke Austauschbarkeit.
• Geeignet zur Messung des Flüssigkeitsstands und der Grenzfläche des flüssigen Mediums im Behälter. Zusätzlich zur Feldanzeige kann auch mit Fernsender, Alarmschalter und vollständiger Erkennungsfunktion ausgestattet werden.
• Neuartige Anzeige, intuitives Ablesen, Blickfang, Beobachtung der Richtung des Indikators kann je nach Benutzerbedarf geändert werden.
• Großer Messbereich, nicht durch die Höhe des Lagertanks begrenzt.
• Der Anzeigemechanismus ist vollständig vom getesteten Medium isoliert und bietet eine gute Dichtleistung, hohe Zuverlässigkeit und einen sicheren Betrieb.
• Einfache Struktur, einfache Installation, einfache Wartung, Korrosionsbeständigkeit, keine Stromversorgung, explosionsgeschützt.
• Hochwertige Sensorempfindlichkeit, schnelle Reaktionsgeschwindigkeit, genaue Wiedergabe des Durchflusses oder des statischen Flüssigkeitsstands bei geringfügigen Änderungen, hohe Messgenauigkeit.
• Mit eigensicherem Explosionsschutz und explosionsgeschützter Isolierung kann es an verschiedenen gefährlichen Orten eingesetzt werden.
• Das Anti-Blockier-Design ermöglicht die Messung des Flüssigkeitsstands im Pastenmedium.
• Mit drei Arten von Anzeigeköpfen ist das Ablesen vor Ort sehr bequem: 100 % skalengleiche Skala, LED und LCD.
• 4–20 mA DC-Zweidraht-Signalübertragung, starke Entstörungsfähigkeit, große Übertragungsentfernung.
• Feiner, einzigartiger Nullpunkt, vollständiger Bereich, nichtlineare Kompensation, um sicherzustellen, dass das Instrument im Bereich der Betriebsbedingungen präzise und langzeitstabil ist.
• Der Drucksensor erfasst den Druck des Flüssigkeitsstands direkt und wird nicht durch Medienblasen oder Ablagerungen beeinträchtigt.

​
