Produktdetails:
|
Druckextraktionsmethode: | Standarddruckextraktion C | Nenndruck: | ≤450MPa |
---|---|---|---|
Nenndurchmesser: | DN50~DN2600 | Genauigkeit: | ±1.5%~±2.5% |
Betriebstemperatur: | -200~450℃ | Verbindungsmethode: | Flanschverbindung, geschweißte Verbindung |
Markieren: | Ringförmiger Kanaltyp Turbinen-Strömungsmesser,Blenden-Turbinen-Strömungsmesser DN50,Struktur-flüssiges Turbinen-Meter |

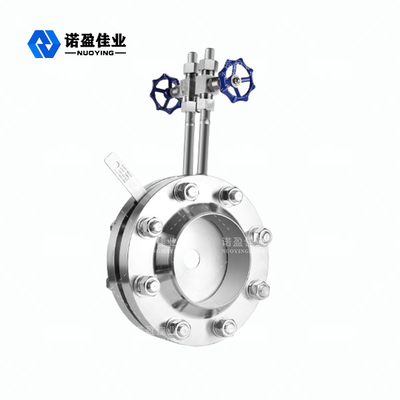

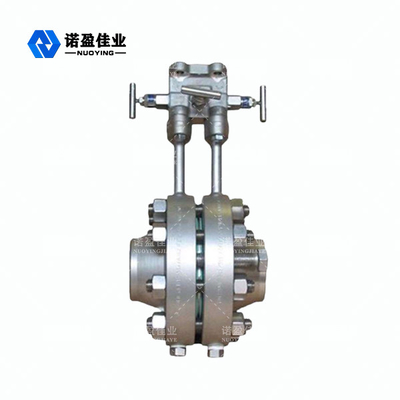

Ringförmiger Kanaltyp flüssige NYLD-KB Öffnung Tyoe Ring Plate Flowmeter der Struktur-
Ist ringförmiges Blendenströmungsmesser NYLD-KB Reihe ein drosselnder Strömungsmesswertgeber, der auf der Grundlage von Standardblende entwickelt wird, weil es ringförmigen Kanaltyp Struktur annimmt, damit die verschiedenen schmutzigen gemessenen Medien durch den ringförmigen Schlitz zwischen die Blende und das Rohr leicht überschreiten können. Deshalb ist das ringförmige Blendenströmungsmesser in der Flowmessung von schmutzigen Medien weitverbreitet.
NYLD-KB Öffnung Tyoe Ring Plate Flowmeter Working Principle
Der Abschnitt des minimalen Flusses des Ringblendeplattenströmungsmessers ist das Kreisloch in der Mitte der Platte, wenn die Flüssigkeit durch das Kreisloch wegen der plötzlichen Kontraktion des Strömungsquerschnitts und der Beschleunigung, zum des Flusses zu messen und der Abschnitt des minimalen Flusses des Ringblendeplattenströmungsmessers die Außenkante der Platte und der inneren Wand des Rohrs, um einen Kreis, die Flüssigkeit durch die plötzliche Kontraktion des Strömungsquerschnitts und Beschleunigung zu bilden ist, die Flüssigkeit um den Rand der Ringblendeplatte und die resultierende Deckschicht ist zylinderförmig, das Prinzip des Widerstands zur Flüssigkeit ist ähnlich, also der Widerstandkoeffizient verursacht durch das Ringblendeplattenströmungsmesser zur Flüssigkeit verhältnismäßig ähnlich, die es möglich macht, damit beide einen ähnlichen Ausflusskoeffizienten haben.
NYLD-KB Öffnung Tyoe Ring Plate Flowmeter Technical Parameters
Druckextraktionsmethode | Standarddruckextraktion C |
Nenndruck | ≤450MPa |
Nenndurchmesser | DN50~DN2600 |
Genauigkeit | ±1.5%~±2.5% |
Betriebstemperatur | -200~450℃ |
Verbindungsmethode | Flanschverbindung, geschweißte Verbindung |
NYLD-KB Öffnung Tyoe Ring Plate Flowmeter Design Feature
1. Den Fluss von allgemeinen Flüssigkeiten nicht nur messen, aber kann an den Flüssigkeiten auch angewendet werden kann das Enthalten von verschiedenen Verunreinigungen (wie Staub, Suspendierung, Niederschlag, etc.), wie Heißluft der verschiedenen Gasbeschaffenheiten, Rauchgas, Erdgas, abkühlendes verteilendes Wasser, etc.
2. Messender Heißdampf des gesättigten Dampfs kann die Kondensatanhäufung vermeiden, die durch Dampfstillstand gebildet wird, und wenn der Dampf wieder gesendet wird, kann er das genaue Maß schnell eintragen. Ein anderer Abschnitt des Instrumentkörpers hat ein gerades Messrohr, damit Installationsfehler (wie Exzentrizität, Dichtungen, die in das Rohr haften) geringe Wirkung auf das Maß des Instrumentes haben, wenn sie auf Standort installiert werden.
3. Unter Verwendung der Struktur „des gleichen Druckringes“ wenn die Länge des geraden Rohrabschnitts nicht lang genug ist, kann es noch genau gemessen werden. Zum Beispiel: in hinter einem 90 ° Ellbogen, kann das Meter 2D Länge vorher haben; in hinter einem 30 ° Ellbogen, kann das Meter 0,5 d-Länge vorher haben.
4. Unter Verwendung „der Schweißmethode“ Verbindung passend für hohe Temperatur und Hochdruckflüssigkeiten (wie Heißdampf), niedrige Kosten, zuverlässige Arbeit, stabile Leistung.
5. Nehmen Sie „die Jackenisolierungs“ Struktur an, die für einfache Kristallisation, einfache Verdampfung und andere Flüssigkeiten, die, passend ist erhitzt werden oder abgekühlt werden müssen.
