Produktdetails:
|
Nenndurchmesser: | DN50~DN1000 | Nenndruck: | ≤450MPa |
---|---|---|---|
Umwelttemperatur: | -20℃~+55℃ | Mittlere Temperatur: | -20℃~+300℃ |
Genauigkeit: | ±1.0%~±1.5% | Verbindungsmethode: | Flanschen das Festklemmen, die verlegte Verbindung, die Flanschverbindung, die Einsatzart, etc. |
Gerade Rohrabschnittanforderungen: | Aufwärts gerichteter gerader Rohrabschnitt sollte ≥ 10DN sein, abwärts gerichteter gerader Rohrabsch | ||
Markieren: | Flansch,der Turbinen-Strömungsmesser festklemmt,Strömungsmesser der Turbinen-450MPa |

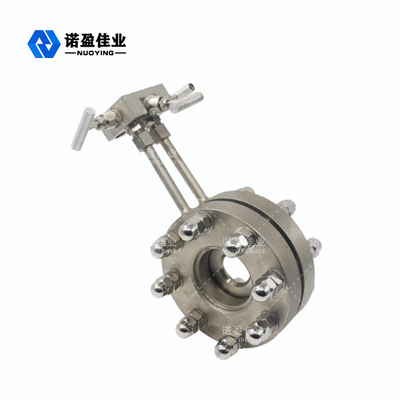

Breite Palette einteiligen der Anwendungs-stabilen Leistung flog Meter
Drosselgerät hat viele Vorteile, aber glaubt im Allgemeinen der Druckleitung auf dem Gebiet, das Arbeitsbelastung legt, aber auch anfällig für Durchsickern, Blockierung und andere Probleme. In den letzten Jahren haben Differenzdruckgeber schnelle Entwicklung, nicht nur kompakte Größe und die stabile Leistung gemacht, einfach zu justieren, im Allgemeinen kein Bedarf, den nullpunkt bei Gebrauch zu justieren. Diese Vorteile haben zur Entwicklung und zur Anwendung des einteiligen Drosselströmungsmessers beigetragen (einschließlich Blende, ringförmige Blende, Düse, etc.).
Einteilig flog Meter-Funktions-Prinzip
Die installierte interne Öffnung oder die Düse in Vorbereitung und anderen drosselnden die Teile, wegen der drosselnden Teile der Öffnung, die des Rohres kleiner als der innere Durchmesser ist, wenn die Flüssigkeit die drosselnden Teile durchfließen, der Flussstrahlnquerschnitt schlossen plötzlich, die Strömungsgeschwindigkeit sich beschleunigten Vertrag ab. Der statische Druck der Flüssigkeit am hinteren Ende der Drossel wird verringert, also wird die statische Druckdifferenz vor und nach der Drossel, die ein bestimmtes numerisches Verhältnis zur flüssigen Strömungsgeschwindigkeit hat, in Übereinstimmung mit Q = K.√P. erzeugt.△ Der Differenzdruckgeber (oder das differenziale Druckmesser) ist gewohnt, den Differenzdruck vor und nach der Drossel zu messen, das Maß der Strömungsgeschwindigkeit zu erzielen.
Einteilig flog Meter-Ausrüstungsbeschreibung
1. Die Blendenberechnung nimmt internationales Standard- und die Verarbeitung an.
2. Drosselndes Standardgerät kann in Gebrauch ohne wirkliche Flusskalibrierung gesetzt werden.
3. Einteilige Blende ist einfacher zu installieren, kein Bedarf, Druckrohr zu zeichnen, kann an Differenzdruckgeber und Druckgeber direkt angeschlossen werden.
4. Breite Palette von Anwendungen, aller einphasige Fluss kann gemessen werden, Teil des Misch-phasenflusses kann auch angewendet werden.
5. Die Struktur des drosselnden Gerätes ist einfach zu kopieren, einfache, feste, stabile und zuverlässige Leistung, lange Nutzungsdauer und niedriger Preis.
Einteilig flog Meter-technische Parameter
Nenndurchmesser | DN50~DN1000 |
Nenndruck | ≤450MPa |
Umwelttemperatur | -20℃~+55℃ |
Mittlere Temperatur | -20℃~+300℃ |
Genauigkeit | ±1.0%~±1.5% |
Verbindungsmethode |
Flanschen das Festklemmen, die verlegte Verbindung, die Flanschverbindung, die Einsatzart, etc.
|
Gerade Rohrabschnittanforderungen |
Aufwärts gerichteter gerader Rohrabschnitt sollte ≥ 10DN sein, abwärts gerichteter gerader Rohrabschnitt sollte ≥ Gas 5DN sein
|
Funktions-Einstellung | Entsprechend den Anforderungen des Benutzers können die relevanten Instrumente vorgewählt werden, um Signalferngetriebe zu erzielen (kann Feldbusfunktion haben), intelligenter Ausgleich, Anzeigenfluß oder -Massenstrom, Normvolumenfluß, etc. |
