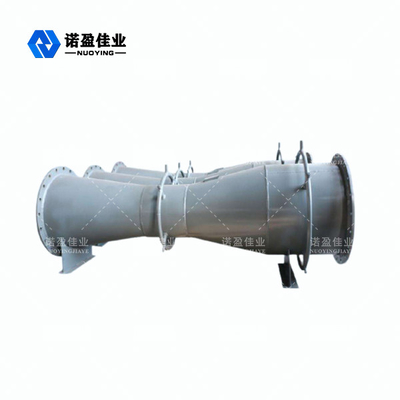

Flowmessungs-Venturi-Rohrströmungs-Meter-Flansch-Verbindungs-kleiner Druck-Verlust

Flowmessungs-Venturi-Rohrströmungs-Meter-Flansch-Verbindungs-kleiner Druck-Verlust

Markenbezeichnung: NUOYINGJIAYE
Model Number: NYLD
MOQ: PC 1
Preis: $450 to $1700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Nenndruck:
0.25~4.0MPa, 0.25~6.3MPa
Nenndurchmesser:
DN50~DN1200, DN50~DN2600
Genauigkeit:
±0.1%~±1.5%
Medientemperatur:
-50℃≤ t ≤500℃
Verbindungsmethode:
Flanschverbindung, verlegt, geschweißt
Referenzstandards:
GB/T2624-2006, JJG640-94 und ASMEPTC19.5-2004
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Flowmessungs-Venturi-Rohrströmungs-Meter

,

Flansch-Verbindungs-Venturi-Rohrströmungs-Meter

,

Turbinen-Strömungsmesser Venturi

Produkt-Beschreibung

Dauerhafte und stabile Leistungs-kleiner Druck-Verlust klassisches Venturi





Klassisches Venturi-Funktions-Prinzip



Die Flüssigkeit, die das Rohr füllt, wenn sie die Drossel im Rohr durchfließt, die Strömungsgeschwindigkeit bildet eine lokale Kontraktion am Venturikehlhals. So die Strömungsgeschwindigkeitszunahmen, die statischen Druckabfälle, so im Abschnittventuri-Kehlhals vor und nach der Druckdifferenz. Das größer der flüssige Fluss, das größer der Differenzdruck, damit dem Differenzdruck gemessen werden kann basiert worden auf der Größe des Flusses. Dieses Messverfahren basiert auf der Flusskontinuitätsgleichung (Gesetz der Massenerhaltung) und Bernoullis Gleichung (Gesetz der Energieeinsparung).



Klassische Venturi-Ausrüstungsbeschreibung



1. Einfache Struktur an, dauerhafte und stabile Leistung.

2. Kleiner Druckverlust, die Energie sparend benötigt für flüssigen Transport.

3. Genaue Berechnung, kleiner Energieverbrauch.

4. Es kann für verschiedene schmutzige Medien wie Flüssigkeit, Gas, Dampf und Zweiphasenfluß verwendet werden.

5. Der Standardventurikörper ist, ungefähr 2 bis 5mal des Rohrdurchmessers länger.

6. Im Bereich von 50 | 1200 Durchmesser, kein Bedarf an der wirklichen Flusskalibrierung. Über dieser Strecke hinaus kann sie durch Hinweis entworfen werden und hergestellt werden. Wenn höhere Genauigkeit angefordert wird, kann wirkliche Flusskalibrierung durchgeführt werden.



Klassische technische Parameter Venturis



Nenndruck 0.25~4.0MPa, 0.25~6.3MPa
Nenndurchmesser DN50~DN1200, DN50~DN2600
Genauigkeit ±0.1%~±1.5%
Medientemperatur -50℃≤ t ≤500℃
Verbindungsmethode Flanschverbindung, verlegt, geschweißt
Referenzstandards GB/T2624-2006, JJG640-94 und ASMEPTC19.5-2004
