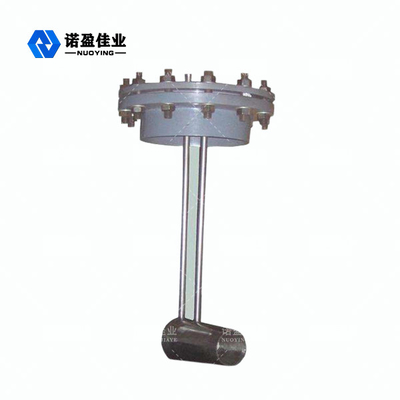

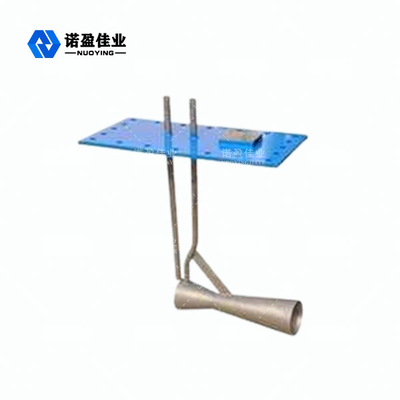

Differenzdruck-Einsatz-Venturi-Strömungsmesser 2.5MPa DN500 - DN2600

Kurze Installations-Größen-gute Stabilitäts-großer Differenzdruck-Einsatz Venturi

Das Einfügungsventuri ist ein klassisches Venturi mit kleinem Durchmesser, das in die Mitte eines Kreisrohres eingefügt wird. Der Unterschied zwischen dem statischen Druck im vorderen geraden Rohr und dem statischen Druck in der Kehle dieses eingefügten Rohres wird gemessen, um die Strömungsgeschwindigkeit zu kennen, die für die Strömungsgeschwindigkeit von Gasen mit größeren Rohrdurchmessern (z.B. Hochofengas, Rauchgas, etc.) verwendet werden kann.

Einsatz-Venturi-Funktions-Prinzip

Ein Gerät für das Messen des Differenzdrucks der Flüssigkeiten, erfunden durch italienischen Physiker G.B. Venturi, folglich den Namen. Ein Venturi ist ein Rohr, das erste Verträge und dann allmählich erweitert. Die Druckdifferenz zwischen dem Einlassabschnitt und dem kleinsten Abschnitt wird gemessen, und die Strömungsgeschwindigkeit wird unter Verwendung des Bernoull'ischen Lehrsatzes gefunden. Venturi-Rohr besteht aus den folgenden Teilen:① Einlassabschnitt: ein kurzer zylinderförmiger Abschnitt, sein Durchmesser ist D; ② Kontraktionsabschnitt: die Form eines konischen Rohrs, Kegelwinkel von ungefähr 21 ° ± 2 °; ③ Kehle: ein kurzer gerader Abschnitt, Durchmesser von ungefähr 1/3 bis 1/4 D, Längengleichgestelltes zum Durchmesser des Rohrs; ④ Diffusionsabschnitt: Kegelwinkel von ° 8 | 15 ° Kegelrohr. Vom Ende des Einlassabschnitts 0,25 | 0.75D am Ende eines Druckringes, dort sind mindestens vier Drucklöcher und Druckring zum Manometer. Darüber hinaus gibt es auch einen Multiöffnungsdruckring, der zu das Manometer in der Mitte der Kehle führt. Die Druckdifferenz zwischen dem Einlassabschnitt und dem kleinsten Abschnitt (d.h. der Kehlabschnitt) kann durch die Skala des Manometers oder durch einen automatischen Recorder gemessen werden.

Einsatz-Venturi-Ausrüstungsbeschreibung

1. Kurze Installationsgröße, einfach zu installieren und niedrige Kosten.

2. Kleiner Druckverlust, Rettungsenergie.

3. Gute Stabilität, kann für Prozessüberwachung verwendet werden.

4. Großer Differenzdruck, hohe Genauigkeit, breiter Messbereich.

5. Gute Stabilität, mit glatten Differenzdruckeigenschaften.

6. Breite Palette des Gebrauches, des allgemeinen Gases, des Rauchgases, des Hochofengases, das mehr Verunreinigungen enthalten, des etc., langfristiger Gebrauch tritt nicht Blockierungsphänomen auf. Bevor und nachdem der gerade Rohrabschnitt kürzer als das drosselnde Standardgerät ist, über 1.5D vorher und 1D nachher.

7. Mit on-line-selbstkorrigierender integrierter Struktur der Temperatur und des Drucks.

Technische Parameter Einsatz-Venturis
