Produktdetails:
|
Typische Anwendung: | Andere Umwelt des explosiven Gases ausgenommen Kohlengruben | Messbares Medium: | Emulsion (optional) |
---|---|---|---|
PRODUKT-MODELL: | NYKC3 | Shell-Material: | Gussaluminium |
Sondenverbindung: | Magnetaufnahme (optional) | Maßpunkte: | Bis 2 Punkte |
Stromversorgung: | DC 24v | Signalausgabe: | SPDT und Trockenkontakt |
Markieren: | Magnet-Aufnahme-externer Ultraschallschalter,Staub-waagerecht ausgerichteter mit Ultraschallübermittler,Gussaluminium-waagerecht ausgerichteter mit Ultraschallübermittler |

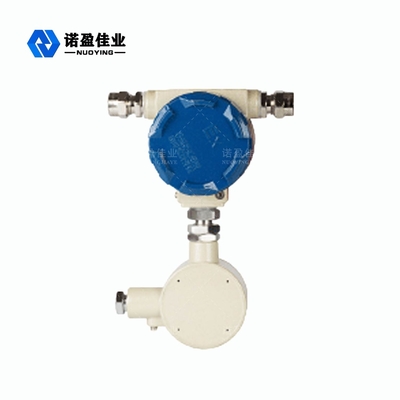

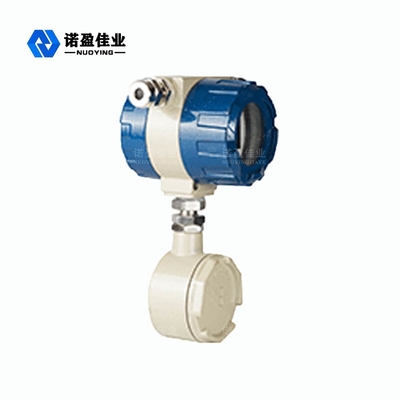

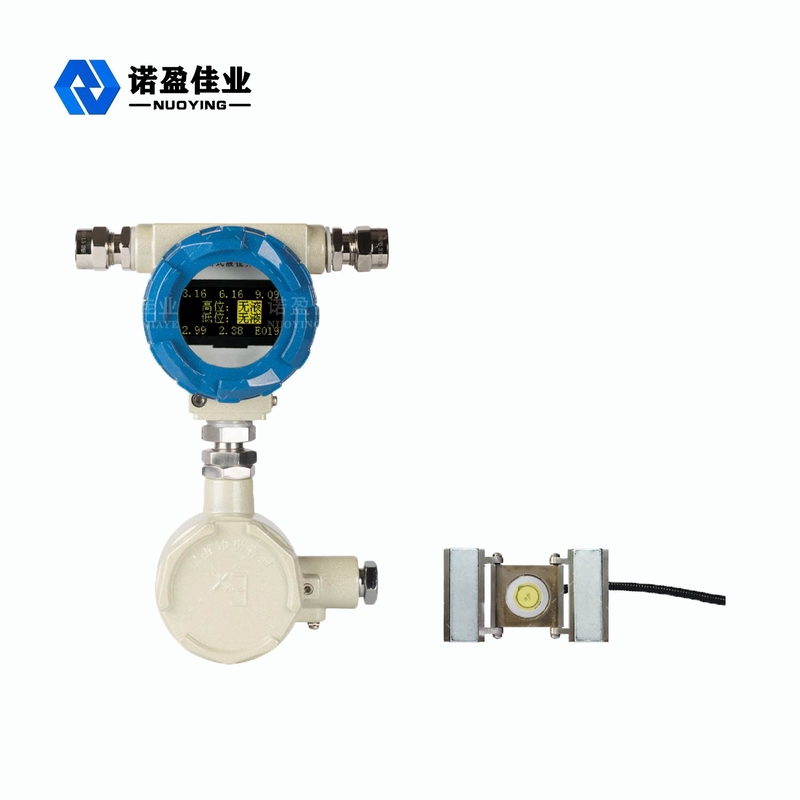

Einfache Struktur-Staub-sicherer zuverlässiger externer Ultraschallschalter
Externes Ultraschallschalter-Funktions-Prinzip
Dieser Schalter setzt Ultraschalltechnologie ein, um zu ermitteln, ob der Füllstand im Behälter die gesetzte Warnungsposition durch den Ultraschall-Sensor erreicht. Das Prinzip ist, den Ultraschall-Sensor aufzuregen, ausstrahlen Ultraschallwellen, und die Ultraschallsignale werden in den Behälter zusammen mit der Behälterwand eingespritzt. Wegen des enormen Unterschiedes bezüglich des akustischen Widerstands zwischen der Flüssigkeit und der Luft im Behälter, gibt es auch einen enormen Unterschied bezüglich der Fähigkeit der zwei Medien, Ultraschallenergie zu absorbieren. Deshalb hat das reflektierte Signal der Behälterwand, die durch den Ultraschall-Sensor empfangen wird, offensichtliche Stärkeunterschiede. Unter Verwendung des oben genannten Prinzips indem es die empfangene Ultraschallsignalstärke ermittelt, kann es genau bestimmen, ob der Füllstand erreicht hat, und die Relaisausgaben ein entsprechendes Warnsignal.
Externe Ultraschallschalter-Ausrüstungsbeschreibung
◎Doppelarbeitsvorgang, die Leistung ist stabiler und zuverlässig.
◎Ultraschallhochfrequenztechnik, starke Entstörungsfähigkeit.
◎Eigendiagnosefunktion, Störungscodeanzeige und Ertrag, einfache Wartung.
◎Mit Kalibrierungssonde verwirklichen Sie Selbstkalibrierung und den Einfluss der umgebenden Temperatur des Sondensignals zu verringern.
◎Einzelnes Sondenmaß, Zweipunkthoch und niedrige Steuerung.
◎Infrarotmenüentstörung.
Externer Ultraschallschalter-technischer Parameter
Typische Anwendung | Andere Umwelt des explosiven Gases ausgenommen Kohlengruben |
Messbares Medium | Reine Flüssigkeit, Emulsion, Suspendierung |
Produktmodell | NYKC3 |
Shell-Material | Gussaluminium |
Sondenverbindung | Magnetaufnahme, Kleben, Bindung, etc. |
Maßpunkte | Bis 2 Punkte |
Stromversorgung | DC 24V |
Signalausgabe | SPDT und Trockenkontakt |
Umgebende Temperatur | - 40 | + ℃ 60 |
Umweltfeuchtigkeit | 15% | RELATIVE FEUCHTIGKEIT 100% |
Sensor-Temperatur | -40 ℃~ + ℃ 100 |
Behältermaterial | Stahl, Edelstahl, Glas, dichte Materialien wie nicht-geschäumter Plastik |
Kontaktbelastung | 250VAC/10A, 30VDC/10A, 60VDC/0.5A |
