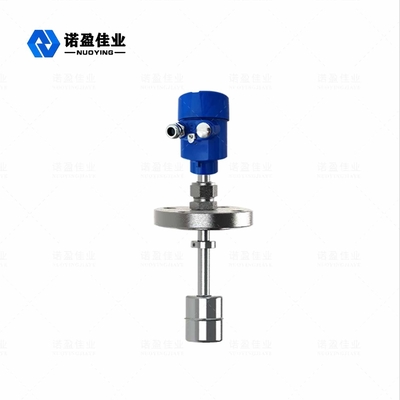

Flüssiges magnetisches Floss-waagerecht ausgerichtetes Meter des Maß-NYCFQ-UL angeschlossen mit Flansch

Flüssiges magnetisches Floss-waagerecht ausgerichtetes Meter des Maß-NYCFQ-UL angeschlossen mit Flansch

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYCFQ-UL
MOQ: 1 PCS
Preis: $120 to $700 /pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Füllstandmaß
Messbereich:
50~5000mm
Messende Genauigkeit:
±1%FS
Statusanzeige:
LCD (OPTINAL)
Prozessverbindung:
Flansch, Klammer (optional)
Mittlere Dichte:
≤0.8Pa.s; 3Pa.s
Explosionssicherer Grad:
Exia II CT6
Prozessdruck:
-0.1~2.0MPa
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Produktbeschreibung

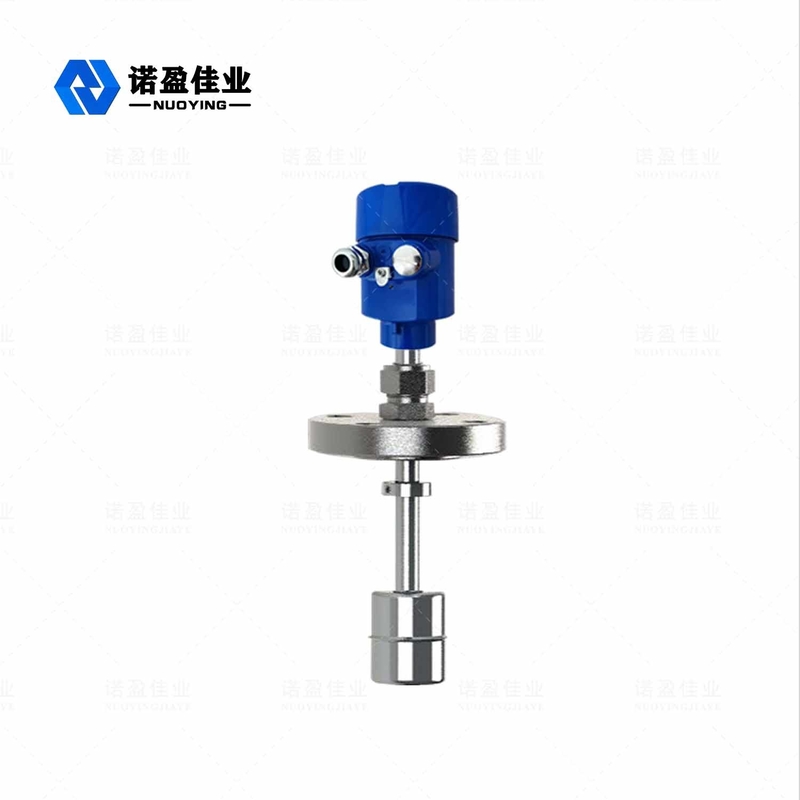

Flüssiges magnetisches Floss-waagerecht ausgerichtetes Meter des Maß-NYCFQ-UL angeschlossen mit Flansch





NYCFQ-UL magnetisches Floss-waagerecht ausgerichtetes Meter-Funktions-Prinzip



Wenn der Sensor funktioniert, regt das Stromkreisteil einen Impuls auf, der auf dem Wellenleiterdraht gegenwärtig ist und die gegenwärtige Fortpflanzung entlang dem Wellenleiterdraht erzeugt ein elektromagnetisches Feld des Impulses um den Wellenleiterdraht. Ein Floss wird außerhalb der messenden Stange des Sensors zur Verfügung gestellt, der auf und ab die messende Stange mit der Änderung des Füllstandes allein sich bewegen kann. Innerhalb des Floßes ist ein Satz dauerhafte magnetische Ringe, wenn das pulsierte gegenwärtige Magnetfeld das magnetische Ringfeld trifft, das durch das Floss das Magnetfeld um die Flossänderungen erzeugt wird, damit der Wellenleiterdraht, der vom magnetostriktiven Material gemacht wird, einen Dreh- Impuls in der Gleitstellung erzeugt. welches zurück entlang den Draht mit einer örtlich festgelegten Geschwindigkeit übertragen wird und durch den Detektor ermittelt. Indem Sie den Zeitunterschied zwischen dem gegenwärtigen Impuls und der Drehung messen, bewegen Sie die Position des Floßes wellenartig, nämlich, welches die Position des Füllstandes genau bestimmt werden kann.



NYCFQ-UL magnetisches Floss-waagerecht ausgerichtetes Meter-technische Parameter



Typische Anwendung Füllstandmaß
Messbereich 50~5000mm
Messende Genauigkeit ±1%FS
Stromversorgung 24VDC (15-35V)
Signalausgabe 4… 20mA/HART/RS485/Modbus…
Prozesstemperatur -40~+130℃
Prozessdruck -0.1~2.0MPa
Mittlere Dichte 500~2000kg/m ³
Mittlere Dichte ≤0.8Pa.s; 3Pa.s
Prozessverbindung Flansch, Klammer (optional)
Statusanzeige LCD (OPTINAL)
Schutzniveau IP65
Explosionssicherer Grad Exia II CT6



NYCFQ-UL magnetisches Floss-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibung



1. Einfache Struktur-, starke und zuverlässige, stabileoperation.

2. Die Anzeige zeigt den Füllstand im Rot an, das intuitiv ist, ins Auge fallend und einfach zu lesen.

3. Verschiedene Installationsformen und Verbindungsformen können vorgewählt werden.

4. Großer Messbereich, kein Totgebiet im ganzen Prozess des Maßes.

5. Ununterbrochenes Maß von verschiedenen Flüssigkeiten sowie Hochdruck-, ätzender und brennbarer und explosiver mittleren Niveaus von der hohen Temperatur.
