Produktdetails:
|
Typische Anwendung: | Flüssigkeit | Sondenartig: | PTFE |
---|---|---|---|
Stromversorgung: | 24VDC | mittlere Temperatur: | -184~+ 260℃ |
Prozessdruck: | -0.1~1.0 MPa | Verfahrensverknüpfung: | Faden |
Schutzniveaus: | IP 66 | Signalausgabe: | 4… 20mA |
Markieren: | Druckkapazitäts-Füllstandsanzeige,HF-Kapazitäts-Füllstandsanzeige 20 m,Drucksensor-Sender für ätzende Flüssigkeiten |

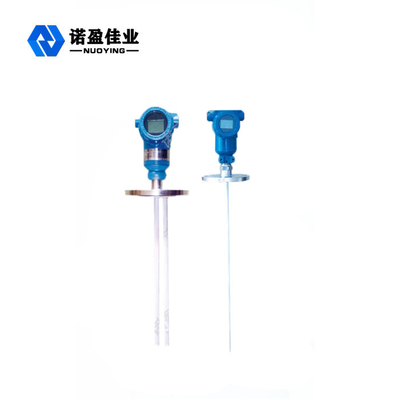

Rf-Kapazitanz-waagerecht ausgerichtetes Messgerät für ätzende Flüssigkeit mit Messbereich 20m
Das Arbeitsprinzip des Rf-Kapazitanz-waagerecht ausgerichteten Messgeräts für ätzende Flüssigkeit mit Messbereich 20m
Eine Hochfrequenz wird an der Sonde angewendet und die Effekte der umgebenden Umwelt werden durch ununterbrochene Analyse bestimmt. Weil alle Materialien eine Dielektrizitätskonstante haben und ihre Leitfähigkeit zu der der Luft unterschiedlich ist, der Gesamtwiderstand der Sondenänderungen wegen eines kleinen Kapazitanzausgleichs, als er in Kontakt mit dem Material kommt. Weil die angezogene Sonde und die Gefäßwandform die zwei Platten des Kondensators, des Isolators der Sonde und der Umgebungsluft das dielektrische Material werden, und wenn die Luft (Dielektrizitätskonstante 1,0) durch sonstiges Material (dielektrisches constant> 1,0) ersetzt wird, verursacht die Änderung im Kapazitanzwert eine Änderung im Widerstand. Dieser Effekt wird durch den Stromkreis gemessen und mit Hinweis einen Hinweis verglichen, der durch die Empfindlichkeitseinstellung (Stromkreis) hergestellt wird.
Ausrüstungsbeschreibungen des Rf-Kapazitanz-waagerecht ausgerichteten Messgeräts für ätzende Flüssigkeit mit Messbereich 20m
◎der modulare Konverter wird mit dem Sensor, ohne bewegliche Teile, hohe Zuverlässigkeit und starke Entstörungsfähigkeit integriert
◎weit anwendbar, mit mehrfachen Sondenformen, mehrfachen Prozessverbindungsformen und mehrfachen Ausgangsmaterialien, die besonders angefertigt werden können;
◎Installation, Entstörung und Wartung sind extrem bequem
Technische Parameter des Rf-Kapazitanz-waagerecht ausgerichteten Messgeräts für ätzende Flüssigkeit mit Messbereich 20m
Typische Anwendung | Flüssige, ätzende Flüssigkeit, usw. |
Produktmodell | NYDR-3051 |
Antennen-Form | Kabel, Rod |
Antennen-Material | PTFE, 304.316 |
Messbereich | 6m, 20m |
Stromversorgung | 24VDC |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Prozesstemperatur | -40~+130℃, - 184~+260℃ |
Stromkreistemperaturwiderstand | -40~+80℃ |
Prozessdruck | -0.1~1.6MPa |
Prozessverbindung | Einschraubgewinde, Flansch (auswählbar) |
Verspätung | 0-30s ununterbrochen justierbar |
Leistungsabfallschutz | Hoher /low-Modus, Feld justierbar |
Elektrische Schnittstelle | M20*1.5, ½ ″ NPT |
Schutzniveaus | IP65, IP67, IP68 |
Explosionssicherer Grad | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat für Details) |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
