Die Ausrüstung ist mit einer Breite von mehr als 20 mm zu versehen, wobei die Ausrüstung mit einer B
Stromversorgung:
24VDC, 220VAC
Messbereich:
0.5 bis 2,5 g/cc ((500 bis 2500 kg/m3)
Maximaler Arbeitsdruck:
207 bar (3000 psi)
Verfahrensverknüpfung:
Gewinde, Flansche (optional)
Ausgang des Signals:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Verpackung Informationen:
40*30*30CM
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung
Digitales Densitätsmessgerät für Stellgabeln Das perfekte Werkzeug für eine genaue Dichtemessung

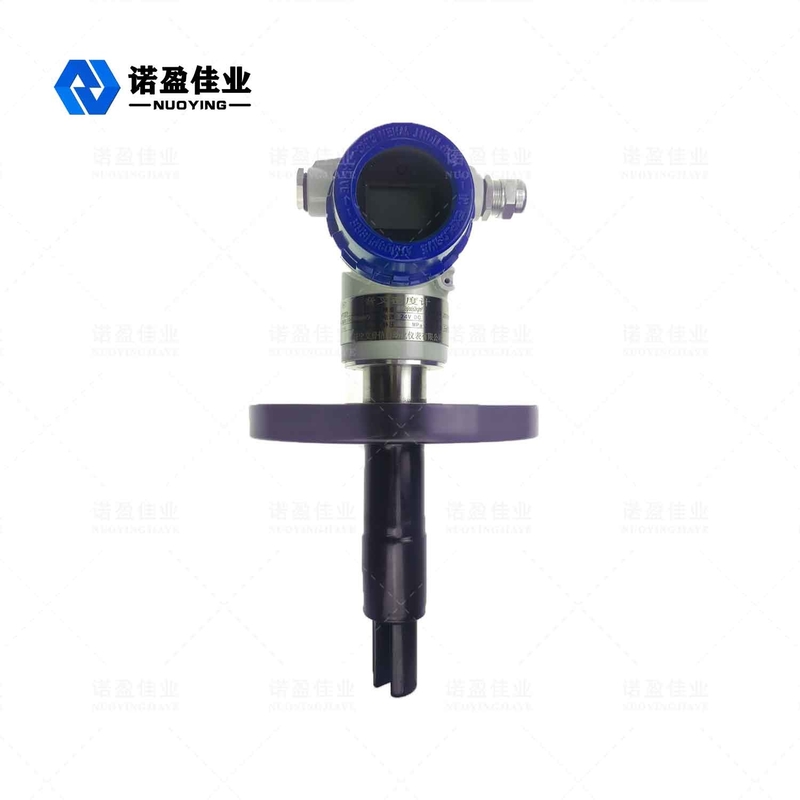

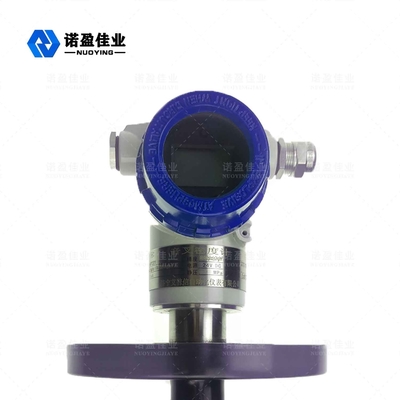

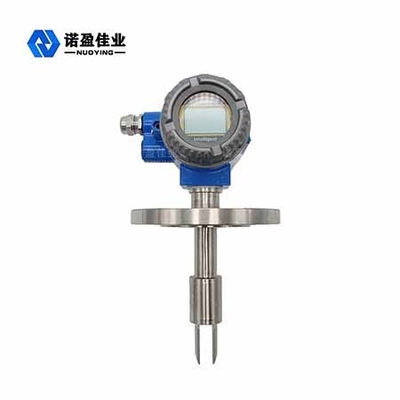

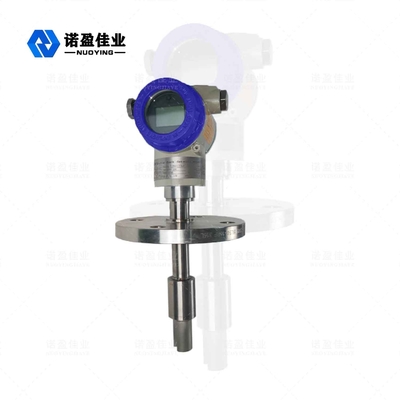

NYDE-CR Stellgabel-Densitometer
Produktparameter
Typische Anwendung
Messung der Dichte von Behälter und Rohren
Messbereich
0.5 bis 2,5 g/cc ((500 ∼ 2500 kg/m3)
Stromversorgung
24VDC
Betriebstemperatur
-50~+200°C
Verbindungsmaterial
316L, aus rostfreiem Stahl, Hastelloy
Höchstbetriebsdruck
207 bar (3000 psi)
Prozessverbindung
ANSI 150 bis 1500 RF, DN 50 PN16
Beschreibung der Produkte
Beschreibung der Produkte
Funktionsprinzip des NYDE-CR-Tuningfork-Densitometers
Der Sensor arbeitet nach dem Prinzip der Komponentenvibration, wobei das Komponententeil das in die gemessene Flüssigkeit eingetaufte Stimmgabelteil ist.Die Stimmgabel fühlt die Vibrationen durch eine innewohnende piezoelektrische Vorrichtung am unteren Ende des GabelkörpersDie Schwingungsfrequenz wird durch eine an der anderen Spitze der Gabel befestigte sekundäre piezoelektrische Vorrichtung erkannt und dann durch einen Schaltkreis an der Oberseite verstärkt.Die Dichte der Flüssigkeit und die Schwingungsfrequenz, wenn die gemessenen Flüssigkeitsströme eng miteinander verknüpft sind, und wenn sich die Dichte der gemessenen Flüssigkeit ändert, ändert sich auch die Schwingungsfrequenz, wenn die Flüssigkeit fließt.die Dichte der Messflüssigkeit kann genau berechnet werden. D = Dichte des Messmediums ohne Kalibrierung (kg/m3) T = Schwingungsfrequenz (μs). Ko, Ki, K2 = Konstanten Bei der Dichtemessung kann das NYYC-MD Plug-in-Densitometer automatisch den Einfluss der Temperatur auf die Dichte des Messmediums (D) kompensieren.und der Druck hat keinen signifikanten Einfluss auf die Dichte.
Konstruktionsmerkmal des NYDR-HF-Kondensatorschalters
1. geeignet für die Messung der Dichte von Tanks, Rohrleitungen, fließenden oder stationären Medien. geeignet für die Messung von Hochtemperatur-, Niedertemperatur- und hochviskositätigen Medien mit Verunreinigungen. 2- auf einem Mikroprozessor basierende elektronische Konvertierungsvorrichtung, die Signalverarbeitung, Berechnungen und Diagnosefunktionen integriert. 3Die kontinuierliche Online-Messung der Flüssigkeitsdichte und -Temperatur, mit hoher Präzision, sicherer und zuverlässiger, kann direkt zur Steuerung des Produktionsprozesses verwendet werden. 4. Es kann direkt mit dem PC über RS485-Schnittstelle kommunizieren, und Benutzer können direkt Online-Node-Konfiguration, Fehlerdiagnose und Datenaufzeichnung darauf durchführen. 5Bei der Messung von Dichte und Temperatur können Grunddichte, Konzentrationsanteil, Masseanteil, Volumenanteil und andere Parameter berechnet werden. 6Ausgezeichnete Überdruckschutzstruktur, überlegene Temperaturstabilität, voll geschweißte Dichtung, robustes und zuverlässiges Design. 7. Einfach zu installieren und zu bedienen, die Flüssigkeit einfügen, um den Messwert anzuzeigen. 8- Vereinfachte Wartung, keine regelmäßige Reinigung. 9Kalibrierung ohne Standardreferenzquelle, keine Laborkalibrierung, keine Prozessunterbrechung. 10. für gefährliche Standorte sicher, für Lebensmittelproduktionsstandorte hygienisch.
