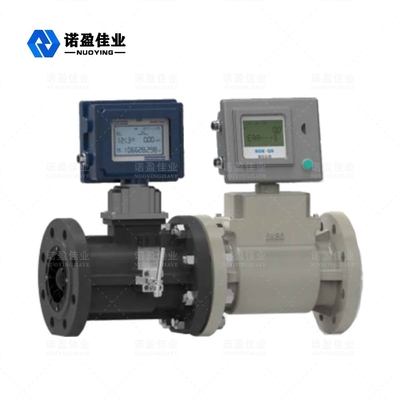

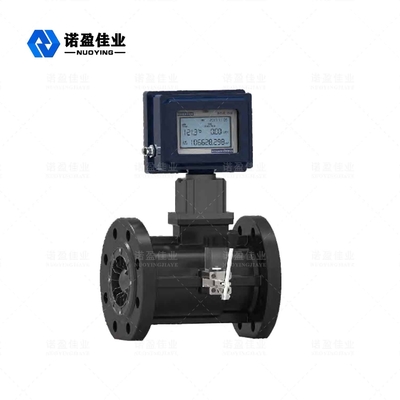

NY400-Q Gasturbinen-Durchflussmesser für Erdgas-Kohle-Gas- und leichte Kohlenwasserstoffgasmessungen

NY400-Q Gasturbinen-Durchflussmesser für Erdgas-Kohle-Gas- und leichte Kohlenwasserstoffgasmessungen

Markenbezeichnung: NUOYING
Modellnummer: NY400-Q
MOQ: 1 Stück
Preis: $299 to $599/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, SIL, ATEX
Zulassung:
Industrie
Gewährleistung:
12 Monate
Kundenspezifische Unterstützung:
OEM, ODM
Markenname:
NUOYING
Anwendungen:
Flüssigkeit, ätzende Flüssigkeit
Medientemperatur:
-40~350℃
Stromversorgung:
12~24VDC
Klasse des Explosionsschutzes:
Ausgang II CT6 (optional)
Farbe:
Blau
Ausgang des Signals:
4 bis 20 mA
NOMINALEN Druck:
1.6MPa, 2,5MPa, 4,0MPa und mehr
Genauigkeitsgrad:
1.0, 1.5
Verpackung Informationen:
40*30*30CM
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung

Smart Gasturbine-Durchflussmesser NY400-Q für die Erdgas-Kohle-zu-Gas-Verflüssigungsmessung von leichtem Kohlenwasserstoffgas und anderen Gasen

NY400-QDurchflussmesser für Gasturbinen

Übersicht

Der Flussmesser der NY400Q-Serie ist ein Temperatur-, Druck-, Durchfluss- und Durchlauf-Totalizator selbst entwickelt, die die fortschrittliche Technologie der Durchfluss In den letzten Jahren hat sich die Zahl der Arbeitsplätze in Europa und im Ausland erhöht. Dies ist ein wichtiger Faktor für die Entwicklung von hochpräzisen, zuverlässigen Gaspräzisionsmessgeräten mit hervorragenden Niederdruck- und Hochdruckmessleistung, mehrere Signal-Ausgabeverfahren und

geringe Empfindlichkeit gegenüber Flüssigkeitsstörungen, weit verbreitet im Erdgas, Kohlen-zu-Gas- und Flüssiggasbereich,Messung von leichtem Kohlenwasserstoffgas und anderen Gasen.

Dieses Produkt wurde von der nationalen explosionssicheren Produktqualitätskontrolle genehmigt Abteilung gemäß GB3836.2000 Elektroausrüstung für explosive Gasumgebung

Teil1: Allgemeine Anforderungen", GB3836.2-2000 "Elektroausrüstung für explosionsfähige Gasumgebung

Teil 2: Flammfeste "d" und GB3836.4-2000 "Elektroausrüstung für Explosionsgase" Umwelt Teil 4: Eigensinnssicherheit Typ "i" hat die Standardprüfung bestanden, und die Explosionssichere Kennzeichen sind ExdIIBT6 (Flammfeste), ExiaIICT6 (intrinsisch sichere). geeignet für gefährliche Bereiche der Zone 0 (nur intrinsisch sicher) 1 und 2 mit Sprengstoff Gasgemische der Temperaturgruppen IIA, IIB und IIC T1 bis T4.

2. Merkmale

Hochwertige Turbinen aus Legierungen mit höherem Gleichstrom und Korrosionsbeständigkeit Importierte hochwertige Speziallager mit langer Lebensdauer

Die Messkammer ist von der Lüftungskammer isoliert, um die Gerät Es kann die Temperatur, den Druck und den Fluss des zu messenden Gases erfassen und automatisch den Durchfluss verfolgen und kompensieren und das kumulative Gasvolumen im Standardzustand (Pb=101,325KPa, Tb=293,15K); die Temperatur- und Druckwerte können in Echtzeit überprüft

Breiter Durchflussbereich (Qmax/Qmin≥20:1), gute Wiederholbarkeit, hohe Präzision (bis zu 1,0 Klasse), geringe

Druckverlust, niedriger Anfangsfluss bis 0,6 m3/h



Intelligente Nichtlineare Korrektur des Meterkoeffizienten in mehreren Punkten

Eingebettete Druck- und Temperatursensoren, hohe Sicherheitsleistung, kompakte Struktur und

Schönes Aussehen

Das Gerät verfügt über Explosionssicherheits- und Schutzfunktionen, die Explosionssicherheitsmarkierung ist

ExdIIBT6, ExiaIICT6 und der Schutzniveau IP65

Das System arbeitet mit geringem Stromverbrauch, eine 3.2V10AH Lithiumbatterie kann verwendet werden

ununterbrochen seit mehr als 3 Jahren

Der Zählerkoeffizient und der kumulierte Durchflusswert werden zehn Jahre nach der Stromversorgung nicht verloren gehen

Ausfall

3. Arbeitsprinzip

Wenn die Flüssigkeit in den Durchflussmesser fließt, wird sie unter der Wirkung von

Da die Turbinenblätter einen gewissen Winkel mit dem

Die Turbine erzeugt zu diesem Zeitpunkt ein Drehmoment.

Das Drehmoment der Reibung und das Drehmoment des Flüssigkeitswiderstands führen dazu, dass die Turbine anfängt zu drehen.

Die Winkelgeschwindigkeit der Turbinendrehung ist proportional zum Flüssigkeitsvolumen.

Das Prinzip der elektromagnetischen Induktion ist ein Pulssignal, das proportional zum Flüssigkeitsvolumenfluss ist.

Das Signal wird verstärkt, gefiltert und zusammen mit der Temperatur und dem Druck in eine intelligente Durchflussberechnung umgewandelt.

Sensorsignale Die Mikroprozessoren des Geräts führen eine arithmetische Verarbeitung durch und

zeigt direkt den Volumenfluss und die Gesamtmenge des Gases auf dem LCD-Bildschirm an.
