Produktdetails:
|
| Nenndurchmesser: | 15~800mm | Strömungsgeschwindigkeitsstrecke: | 0.5-10m/s |
|---|---|---|---|
| Genauigkeit: | ±0.5%R, ±1%R (unter DN200) | Signalausgabe: | 4-20mA, |
| Umgebende Feuchtigkeit: | 5%~95% | Schutz-Grad: | IP65, kann es bis zu IP67 besonders angefertigt werden |
| Markieren: | 4 MPa elektromagnetischer Durchflusstransmitter,elektromagnetischer Durchflusstransmitter 15 mm,magnetischer Durchflussanzeiger 800 mm |
||

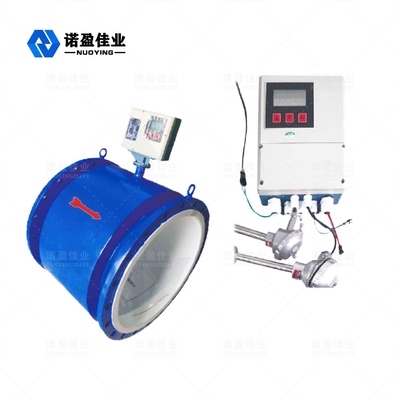

NYLL-CH Elektromagnetischer WärmezählerR
Das NYDer elektromagnetische Wärmeenergiezähler der LL-CH-Serie ist ein Messgerät zur Messung der Wärme, die von der in ein Wärmeübertragungssystem geladenen Wärmeflüssigkeit freigesetzt wird. Es nutzt eine hochpräzise, hohe Zuverlässigkeit des elektromagnetischen Durchflussmessers als Durchflussmessung mit hoher Präzision , hohe Stabilität des Platin-Wärmewiderstands zur Temperaturmessung, so dass der Wärmeenergiezähler eine sehr gute Messleistung aufweist. Er kann weit verbreitet bei der Messung von zivilen Wohngebieten, Bürogebäuden, Unternehmen und Einrichtungen der Zentralheizung eingesetzt werden. Heizung, Klimaanlage und sonstige Wärme.
NYLL-CH Elektromagnetischer WärmezählerRTechnisch Parameter
|
Standard Nenndurchmesser Durchflussbereich Genauigkeit Mittlere Leitfähigkeit |
JB/T 9248-2015/GB/T32224-2015/CJ128-2007 15~800mm 0,5 – 10 m/s ±0,5 % R, ±1 % R (unter DN200) Der theoretische Wert ≥5uS/cm, der tatsächliche Gebrauchswert ≥30uS/cm. |
|||
| Nenndruck | Standard 1,0 MPa | Wahlweise 1,6 MPa | Wahlweise 2,5 MPa | Wahlweise 4,0 MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Umgebungstemperatur |
Sensor Integrierter Typ |
0℃ - +80℃ bis 25℃ - +120℃ bis +70 bis +250℃ -10℃ - +55℃ |
||
|
Höchstes Mittel Temperatur |
Integrierter Typ | +80℃ | ||
|
Separater Typ |
Neoprenfutter (CR) | +80℃ | ||
| Silikonkautschuk (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE-Auskleidung (F4) Auskleidung aus Polyfluorethylen-Propylen (F46) |
+80℃ bis +120℃ | |||
|
Ausgangssignal Größe des Kabelanschlusses Netzspannung Leistungsaufnahme Kommunikationsmodus Signalelektroden- und Masseelektrodenmaterial Elektrodenform Elektrodennummer Anschlussflansch Anschlussflansch |
4 -20mA;Impuls / Frequenz 2kHz (Standard), SKHz (Max): M20*1.5 (standardmäßige wasserfeste Nylonverbindung, optionale explosionssichere Metallverbindung) 110/220 VAC (100-240 VAC), 50 Hz/60 Hz； 24 VDC ±10 % ≤20W RS-485, unterstützt Standard-MODBUS - RTU-Protokoll, HART-Protokoll, GPRS Edelstahl 316L, Hastelloy C, Hastelloy B, Titan, Tantal, Platin Zwischen eingeführte Elektroden, äußere eingeführte Elektroden müssen angepasst werden Standard 3-4 Elektroden (2 Messelektroden, 十a Erdungselektroden), konfiguriert nach Kaliber Entspricht dem nationalen Standard GB9119 (kann je nach Benutzeranforderungen angepasst werden) Entspricht dem nationalen Standard GB9119 (kann je nach Benutzeranforderungen angepasst werden) |
|||
| Material des Erdungsrings | Edelstahl, molybdänhaltiger Edelstahl | |||
| DN15-DN450 | Edelstahl lCr18Ni9Ti (normaler austenitischer Edelstahl SUS321) | |||
| Gehäusematerial | Standard-Kohlenstoffstahl, Edelstahl muss angepasst werden | |||
| Schutzgrad | Separater Typ IP68, IP65 | |||
| Integrierter Typ IP65 | ||||
NYLL-CH Elektromagnetischer WärmezählerR Design-Merkmale
◎ Der Wärmewiderstand PT1000 wird zur Temperaturmessung und der elektromagnetische Durchflussmesser zur Durchflussmessung mit hoher Messgenauigkeit, Stabilität und Zuverlässigkeit sowie hervorragender Leistung verwendet.
◎ Messrohr hat keine Widerstandsteile, keine Druckschäden, wird nicht durch schlechte Wasserqualität beeinträchtigt.
◎ Der gemessene Strömungsbereich ist groß und die Strömungsgeschwindigkeit kann von 0,5 m/s bis 10 m/s eingestellt werden.
◎ Großbild-LCD-Display mit Hintergrundbeleuchtung in allen chinesischen Sprachen, kann bei starkem Licht und ohne Licht deutlich gelesen werden.
◎ Es hat die gleichzeitige Anzeigefunktion der kumulativen Wärmerate, der kumulativen Durchflussrate, der momentanen Wärmerate, der momentanen Durchflussrate, der Wassereinlasstemperatur, der Wasserausflusstemperatur und anderer Daten.
◎ Die thermische Enthalpie-Wärmekorrekturmethode mit zufälliger Temperaturänderung wird angewendet, um eine genaue Messung bei unterschiedlichen Wassertemperaturen zu gewährleisten.
◎ Mit MODBUS, HART, GPRS, PROFIBUS digitalem Kommunikationsausgang, bequem für die Fernkommunikation. Passwortschutzfunktion, Sie können die Arbeitsparameter nicht ohne Passwort ändern.
