Produktdetails:
|
| Durchmesser: | DN6-DN2000 | Anwendung: | Leitfähige Flüssigkeit, Schlamm |
|---|---|---|---|
| Stromversorgung: | 24VDC | Signalausgabe: | 4~20 m A, RS 485, HIRSCH, MODBUS |
| Genauigkeit: | ±0.2%, ±0.5% | Schutz-Grad: | IP65, IP67 |
| Umgebende Temperatur: | -25℃~60℃ | Mittlere Temperatur: | - 40℃ ~+ 130℃ |
| Markieren: | Elektromagnetischer Durchflussmesser vom Schlammtyp,magnetischer 24-VDC-Durchflusstransmitter,elektromagnetischer 24-VDC-Durchflusssensor |
||

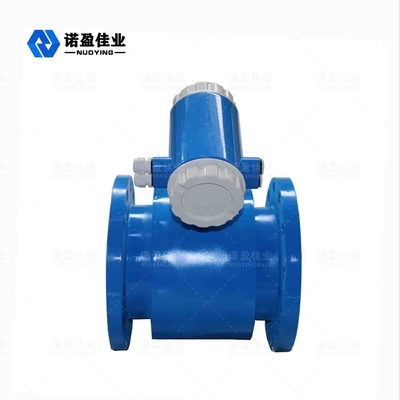

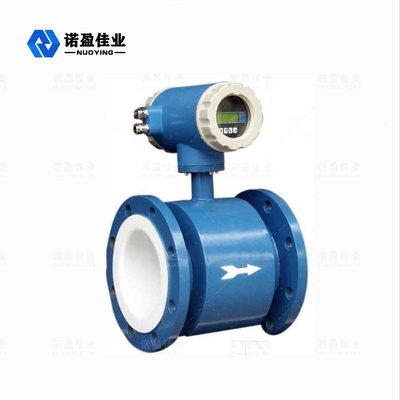

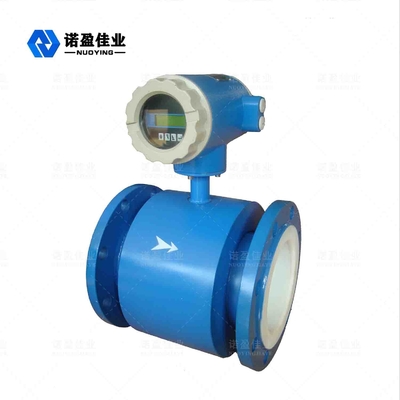

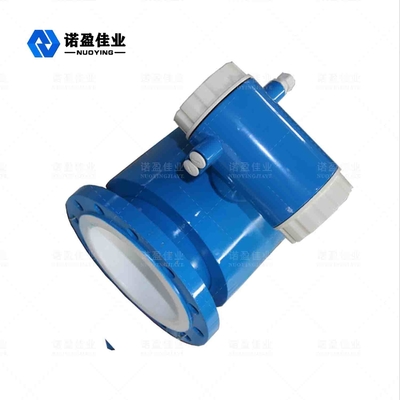

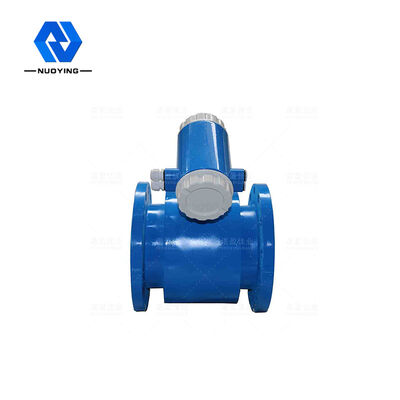

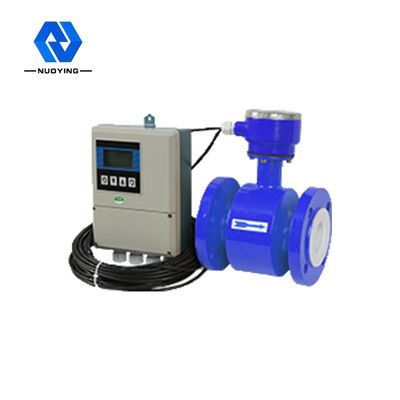

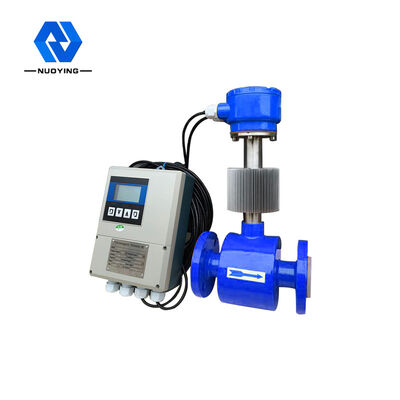

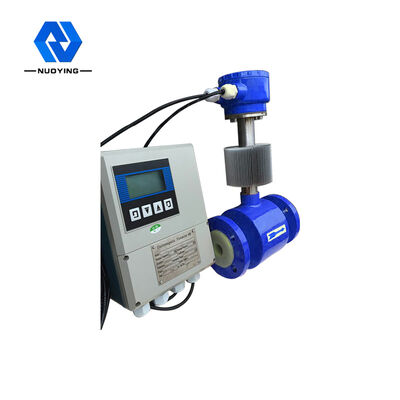

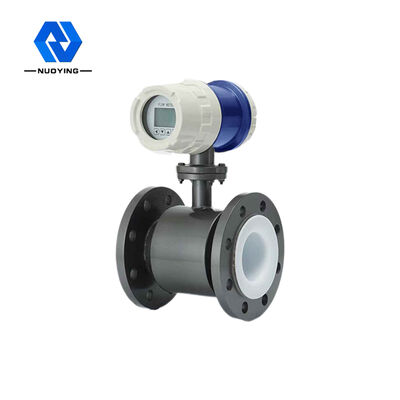

Elektromagnetischer Durchflussmesser vom Schlammtyp
Der elektromagnetische Durchflussmesser vom Typ NYLL-JY ist ein elektromagnetischer Durchflussmesser, der zur Messung von Schlamm, Schlamm, Mineralschlamm, Wasser und Kohleschlamm bestimmt ist , gute Stabilität, bequeme Bedienung und die Messkonzentration kann 5% ~ 60% erreichen.
Elektromagnetischer Durchflussmesser vom Schlammtyp Technisch Parameter
| Show | Das LCD-Display mit großem Bildschirm und Hintergrundbeleuchtung kann die digitale oder Zeichenanzeige von Durchfluss, Gesamtmenge, Prozentsatz, Alarminformationen usw. realisieren und Infrarottasten verwenden, um die Anzeige optionaler Anzeigeinhalte zu realisieren. Der Inhalt ist optional. Keine Anzeige, zwei Zeilenanzeige, drei Zeilenanzeige drei optional. | |
| Interner kumulativer Rechner | Für den gesamten Vorwärtsfluss, den gesamten Rückwärtsfluss und den Nettofluss kann eine kumulative 10-Bit-Berechnung erreicht werden. | |
| Temperatur | Betriebsumgebungstemperatur: -25℃～60℃ | |
| Schutz vor der äußeren Umgebung | Schutzart IP65 | |
| Versorgungsspannung |
Wechselstrom: AC (100 ~ 230) ± 15 % V, 47 ~ 440 Hz, Die maximale Leistungsaufnahme beträgt 80 W; Gleichstrom: DC11 ~ 40 V, Die maximale Leistungsaufnahme beträgt 80 W. |
|
| Ausgang | Analoge Lautstärkeausgabe | Mit 4 ~ 20 m A / Lastwiderstand von 650 wird die Zweiwege-Simulationsmengenausgabe in Vorwärtsfluss- und Rückwärtsfluss-Simulationsmenge unterteilt. |
| Doppelimpulsausgang | Kann den Vorwärts- und Rückwärtsfluss für Rechteckwellen von 0 bis 2000 Hz oder Pulssignale mit fester Pulsbreite widerspiegeln. Parameter wie Pulswiederholfrequenz, Grenzfrequenz und Pulsbreite sind alle prograisch programmiert z und jeder ganzzahlige Wert im Bereich. Wenn der isolierte Ausgangstransistor eingeschaltet ist, beträgt der Strom 150 mA und die Leerlaufspannung < 35 V. | |
| Doppelter Alarmausgang | Folgende Parameter können programmiert werden: Upper und Lower Flow, Air Traffic Control Detection;Fehlerbedingungen;Vorwärts- / Rückwärtsfluss;Polarität (offen / aus) innerhalb des angegebenen Bereichs, Impuls (Frequenz) innerhalb des angegebenen Bereichs;Pulsgrenzfrequenz usw. Beim Einschalten des durch den Trennausgang geschützten Ausgangstransistors beträgt der Strom 150 m A, so dass zu diesem Zeitpunkt eine 0-V-Spannung erzeugt werden kann. Leerlaufspannung ist <35 V. | |
|
Eingang |
Schließsummenrechner nach außen isoliert. (Achtung: nicht isoliert von Impuls und Alarm) Isolierung im Analogvolumen, Impulsvolumen / Alarmsignal und Masse, die Isolationsspannung beträgt DC 500V. | |
|
Aufbau |
Die Konfiguration wird in einem nichtflüchtigen Speicher abgelegt (in der Regel 10 Jahre verfügbar). Die vom Benutzer selbst voreingestellten Werte können geändert werden. | |
| Selbstdiagnose | Der Konverter kann bestätigen, dass die Hardware normal ist, und eine Fehlerdiagnose durchführen, z. B. einen Spulenantriebsfehler usw. | |
| Durchflusseinstellung | Durchflussmessbereich entspricht der maximalen Durchflussgeschwindigkeit (12 m/s) Prozent, die geändert werden kann. | |
| Austauschbarkeit |
Der Konverter ist vollständig austauschbar mit den MFD-Sensoren verschiedener Kaliber erhältlich. Der Konverter kann vor Ort konfiguriert werden. Der Austausch des Konverters hat keinen Einfluss auf die Eigenschaften des Systems. |
|
| Outline-Box-Siegel | M 20 * 1,5 Dichtungshülse. Es kann auf die speziellen Benutzeranforderungen beschrieben werden. | |
| Zeitkonstante | Alle sind von 1 Sekunde bis 120 Sekunden programmierbar. | |
| Zeigt die Richtung an |
Anzeigerichtung eines Körpertyps: Bei Auswahl eines integrierten elektromagnetischen Durchflussmessers ist die vom Konverter angezeigte Richtung aufgrund der Rohrleitungsrichtung nicht leicht zu beobachten, was durch Auswahl der Anzeigerichtung (dh horizontal oder vertikal) erfüllt werden kann. |
|
| Anti-Hazard-Klassifizierung | Exdmib II CT6 | |
| Show | Vollständige Konfiguration: Technische Einheiten sind optional, z. B. Durchflussverhältnis, Durchflusseinheit, gesamte Leistung usw. | |
| Flugsicherungserkennung: Während der Flugsicherung „0“-Anzeige sicherstellen. | ||
| Austauschbarkeit: Der Konverter/Sensor ist ohne Leistungseinbußen austauschbar. | ||
| Eigendiagnose: Stellen Sie sicher, dass der Konverter und der Sensor ordnungsgemäß funktionieren. | ||
| Testmodus: Diverse Ausgangs- und Anzeigefunktionen können auch ohne angeschlossenen Sensor getestet werden. | ||
Elektromagnetischer Durchflussmesser vom Schlammtyp Design-Merkmale
