Produktdetails:
|
| Druck-Strecke:: | -0.1~100MPa | Ausgangssignal: | 4-20mA, RS485 |
|---|---|---|---|
| Überlastungs-Druck: | 200%F.S | Linearitäten: | 0,03% |
| Versorgungsenergie: | 9-36VDC | Langzeitstabilität: | ±0.2%F.S/y |
| Volle Nutzleistung: | 2w | Tragfähigkeit: | ≤500Ω |
| Markieren: | RS485-Rohrdrucksensor-Sender,Drucksensor-Sender 100MPa,100MPa RS485-Drucksender |
||

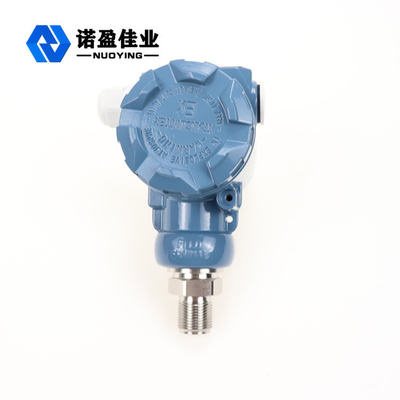

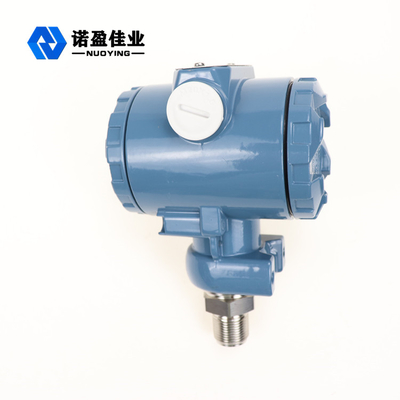

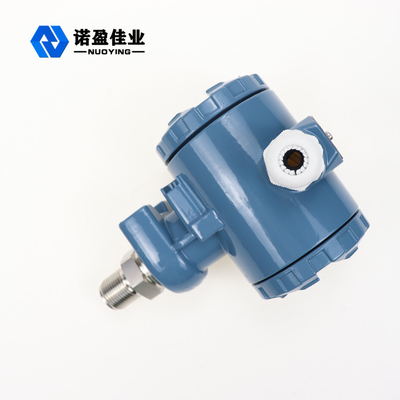

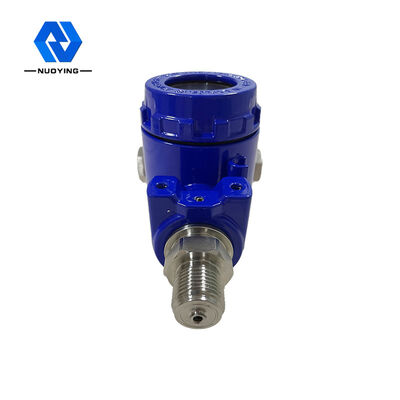

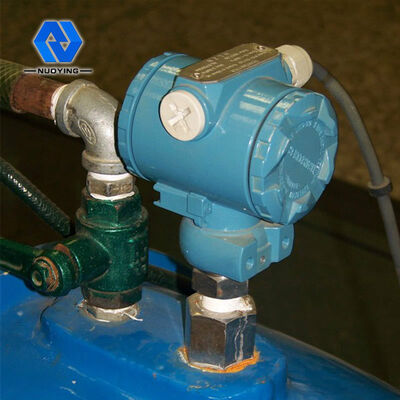

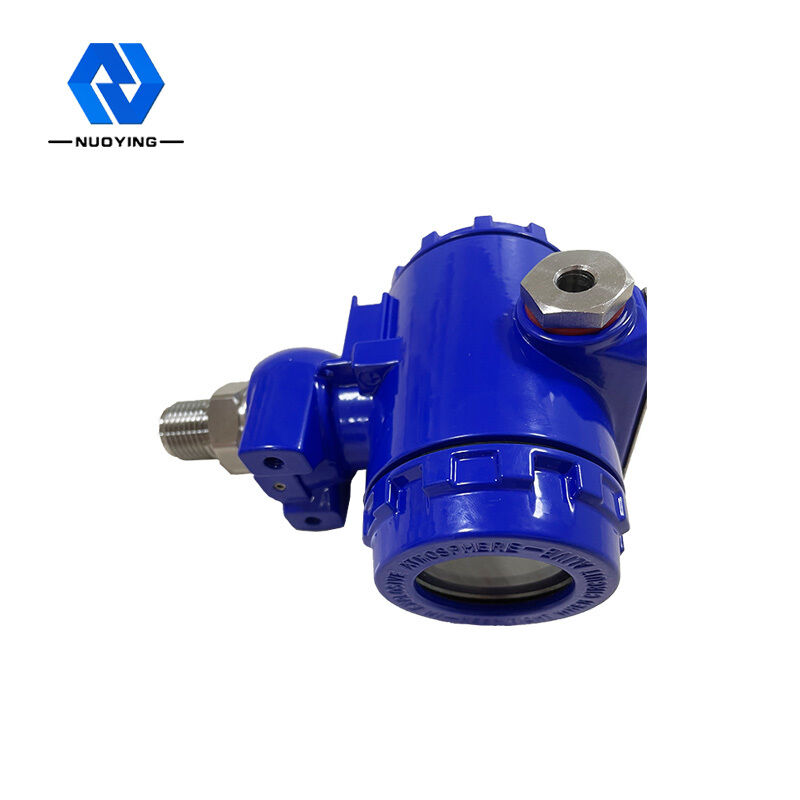

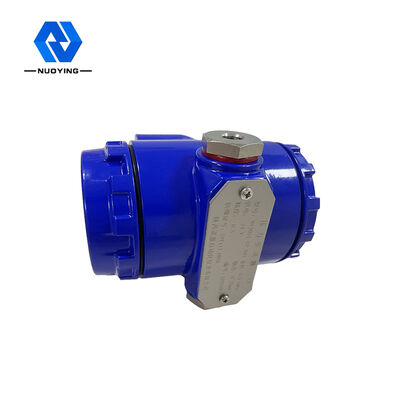

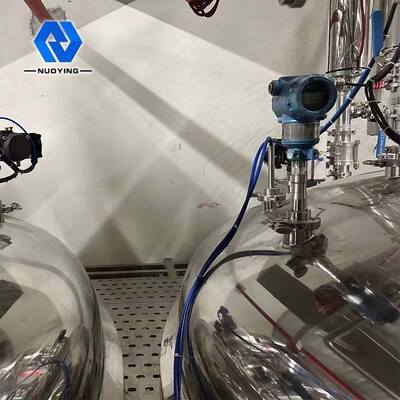

Explosionsgeschützter Druckmessumformer für Wasserleitungen
Explosionsgeschützter Druckmessumformer für Wasserleitungen Beschreibung:

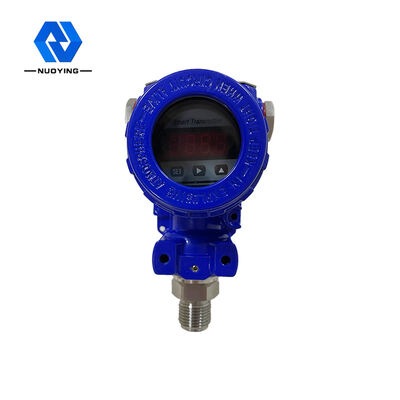

Der intelligente Drucktransmitter der Serie Water Pipe Explosion Proof Pressure Transmitter mit fortschrittlichen, ausgereiften und zuverlässigen piezoresistiven Siliziumsensoren wurde sorgfältig entwickelt, indem fortschrittliche Mikroprozessortechnologie und digitale Kapazitätsmesstechniken kombiniert wurden.Sein LCD kann viele physikalische Parameter wie Druck, Temperatur, Strom anzeigen.Nullabgleich, Bereichseinstellungen und andere Funktionen lassen sich per Tastendruck realisieren und einfach vor Ort testen.
Der explosionsgeschützte Druckmessumformer für Wasserleitungen unterstützt das HART-, FF H1-, Profibus PA- und Profibus DP-Protokoll und kann Druck, Differenzdruck, Flüssigkeitsstand, Durchfluss und andere industrielle Parameter messen.Es kann in der Erdöl-, Chemie-, Elektrizitäts- und Metallurgieindustrie usw. weit verbreitet sein.
Technische Parameter des explosionsgeschützten Druckmessumformers für Wasserleitungen:
| Basisparameter | |
| Objekt messen | Flüssigkeit, Gas, Strom |
| Leistung | 9 – 32 VDC (FF, PA) 9 – 17,5 VDC (FF, PA; explosionsgeschützt) 11,9 – 42 VDC (HART) |
| 11,9 ~ 30 VDC (HART; explosionsgeschützt) | |
| Ausgabe | Analog: 2-Draht 4~20mA |
| Digital: HART-, FF- und PA-Signal | |
| Belastbar | 0 ~ 1500 Ohm (gemeinsam) |
| 250 ~ 550 Ohm (HART verwenden) | |
| Isolierung | Spannung zwischen Klemme und Gehäuse: 500 Vrms (707 VDC) |
| Anzeige | Optionale 6-Bit-Digitalzahl oder 5-Bit-Zeichen-LCD-Anzeige |
| Temperatur | Arbeitstemperatur: -40 ~ 85℃ (ohne Display) |
| -30 ～ 70℃ (mit Anzeige) | |
| -30 ~ 60℃ (explosionsgeschützter IC) | |
| Lagertemperatur: -40 ～ 100℃ (ohne Display) | |
| -40 ～ 85℃ (mit Anzeige) | |
| Feuchtigkeitsskala | 5 % ~ 100 % relative Luftfeuchtigkeit |
| Startzeit | ≤ 5 Sekunden |
| Aktualisierungszeit | 0,2 Sekunden |
| Dump-Anpassung | Zeitkonstante 0~15 Sekunden |
| Leistungsspezifikation | |
| Präzision | ±0,075 % des ausgewählten Bereichs.Wenn der Auswahlbereich <1/10 des Maximums des Bereichs ist, beträgt die Genauigkeit ±[0,025+0,005× (maximaler Bereich/Auswahl |
| Bereich)]% des ausgewählten Bereichs | |
| Temperatureffekt | Auswirkung jeder Änderung von 28℃ (50℉) |
| Auswahlbereich ≥0,1 Maximalbereich: ±[0,019 % des Maximalbereichs +0,125 % des Auswahlbereichs]; | |
| Bereich auswählen ＜0,1 Maximalbereich: ±[0,025 % des Maximalbereichs + 0,125 % | |
| des ausgewählten Bereichs]. | |
| Langzeitstabilität | In 12 Monaten ±0,1 % des maximalen Bereichs |
| Statischer Druckeffekt | ±0,25 %/13,8 MPa des maximalen Bereichs |
| Standort Installierter Effekt | Das Maximum der Nullpunktbewegung beträgt 0,24 kPa |
| Power-Effekt | < 0,005 %/V des kalibrierten Bereichs |
| Explosionsgeschützt | eigensicher Ex ia II C T4 |
| Beweisebene | IP65 |
| Vibrationseffekt | IEC 60068-2-6 Umweltprüfungen – Teil 2: Tests – Test Fc: Vibration (sinusförmig) |
| Elektromagnetische Verträglichkeit | IEC 61000-4-2 Elektromagnetische Verträglichkeit (EMV) – Teil 4-2: Prüf- und Messtechniken – Elektrostatische Entladungsimmunität |
| Prüfung | |
| IEC 61000-4-3 Elektromagnetische Verträglichkeit (EMV) – Teil 4-3: Prüf- und Messverfahren – abgestrahlte, hochfrequente, | |
| Immunitätstest gegen elektromagnetische Felder | |
| IEC 61000-4-4 Elektromagnetische Verträglichkeit (EMV) – Teil 4-4: Prüf- und Messverfahren – Schnelle elektrische Transienten/Burst | |
| Immunitätstest | |
| IEC 61000-4-6 Elektromagnetische Verträglichkeit (EMV) – Teil 4-6: Prüf- und Messverfahren – Störfestigkeit gegen leitungsgeführte | |
| Störungen, induziert durch hochfrequente Felder | |
| IEC 61000-4-8 Elektromagnetische Verträglichkeit (EMV) – Teil 4-8: Prüf- und Messverfahren – Magnetfeld bei Netzfrequenz | |
| Immunitätstest | |
Merkmale des explosionsgeschützten Druckmessumformers für Wasserleitungen:
