Produktdetails:
|
| Druck-Strecke: | -100kPa… 0~0.2kPa… 10MPa | Druckhinweis: | Messgerät | Siegelmessgerät |
|---|---|---|---|
| Ertrag: | 4~20mA, Protokoll 4~20mA+HART | Genauigkeit: | ±0.3 (Art.); ±0.5%FS (Maximum) |
| Versorgung: | Stromversorgung 24V | Umgebender Temp.: | -30℃~80℃; mit LCD-Messgerätausstattung -30℃~70℃ |
| Mittlerer Temp.: | -40℃~104℃ | Membranmaterial: | 316L (316L sprühte mit PTFE, Hastelloy C, Tantal) |
| Schutz: | IP65 | ||
| Markieren: | 10 MPa bündiger Membrandruckmessumformer,Druckmessumformer mit Digitalanzeige IP65,bündiger 24-V-Druckmessumformer |
||

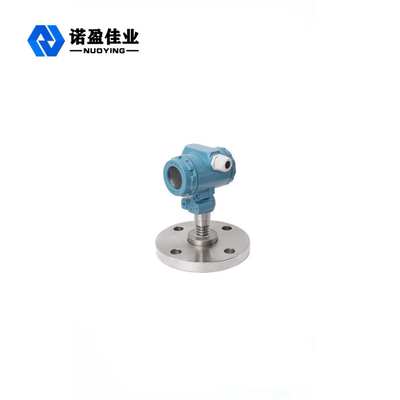

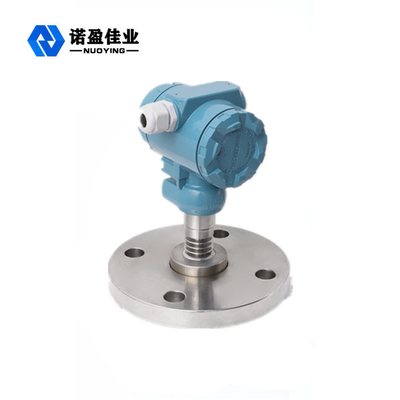

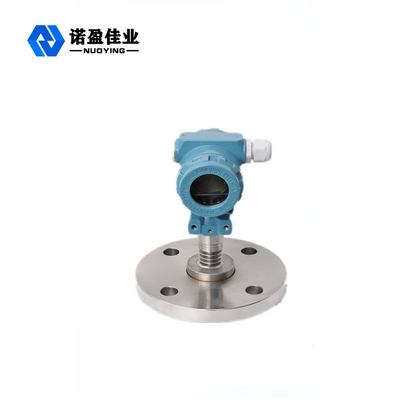

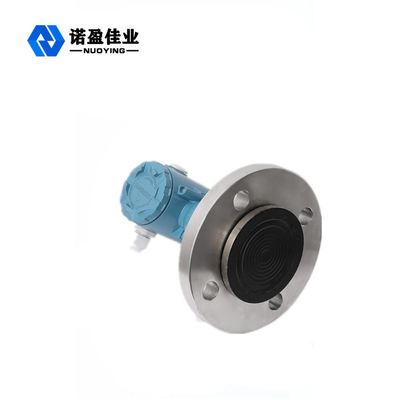

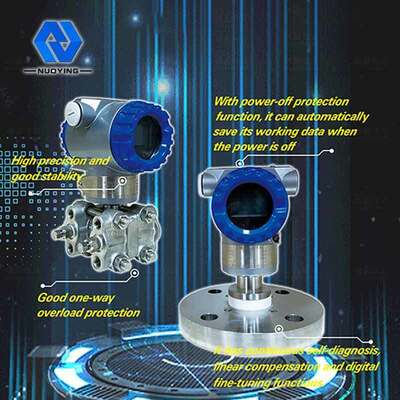

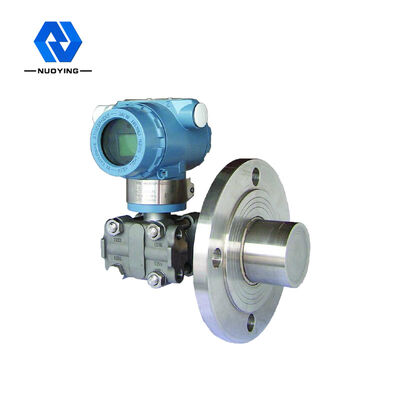

Druckmessumformer mit bündiger Membran zur Flanschmontage
Druckmessumformer mit bündiger Membran zur Flanschmontage Beschreibung:
Spüldrucktransmitter mit Flansch ist eine Art Spülprodukt, um die Flanschmontageanforderungen des Kunden zu erfüllen.Dieses Produkt nimmt das importierte druckempfindliche Element aus diffusem Silizium an, und nach der langfristigen Alterung und Stabilitätsauswahl ist die Produktleistung stabil und zuverlässig.
Der Spüldruckmessumformer mit Flansch verwendet die internationale Standard-Flanschplatte als Anschlussstandard und kann den Flanschmontagemodus vor Ort für den Benutzer realisieren.Da die Druckmembran freigelegt ist und den Druck direkt erfasst, bequem zu reinigen und in der Lage ist, die Anforderungen an Feuchtigkeitsbeständigkeit, Wasserdichtigkeit, Ex-Schutz und andere strenge Arbeitsbedingungen zu erfüllen, werden die Produkte dieser Serie häufig für viskose Medien mit Partikeln eingesetzt die Bereiche wie industrielle Prozesskontrolle, Erdöl, chemische Industrie, Metallurgie etc.
Parameter für Druckmessumformer mit bündiger Membran zur Flanschmontage:
| Leistungsparameter | |||
| Druckbereich | -100kPa...0~0,2kPa...10MPa | ||
| Druckreferenz | Manometerdruck, abgedichteter Manometerdruck | ||
| Versorgung & Ausgang | 4~20mA, 4~20mA+HART® Protokoll (24V Stromversorgung) | ||
| Genauigkeit | ±0,3 (typ.);±0,5 % v.E. (max.) | ||
| Nulltemp.Koeffizient | ±1 %FS/55℃ | ||
| Temperatureffekt über die gesamte Spanne | ±1 %FS/55℃ | ||
| Umgebungstemperatur | -30℃~80℃;mit LCD-Messgerät-Ausstattung -30℃~70℃ | ||
| Mittlere Temp. | -40℃~104℃ | ||
| Lagertemperatur. | -40℃~85℃ | ||
| Isolationswiderstand | ≥100 MΩ/500 VDC (200 MΩ/250 VDC) | ||
| Schutzgrad | IP65 | ||
| Ex-Schutzklasse | Exd II BT6 GB | ||
| Überdruckbegrenzung | 150 % Vollendung | ||
| Langzeitstabilität | ±0,2 %FS/Jahr | ||
| Strukturelle Leistung | |||
| Membranmaterial | 316L (316L besprüht mit PTFE, Hastelloy C, Tantal) | ||
| Flüssigkeit einfüllen | Silikonöl | ||
| Gehäusematerial | Druckguss-Aluminium-Epoxidharzbeschichtung | ||
| Elektrische Verbindung | M20×1,5 | ||
| Prozessverbindung | DN25, DN50, DN80 | ||
Merkmale des frontbündigen Membrandruckmessumformers für Flanschmontage:
• 3051- oder 2088-Gehäuse ist optional
• Flanschmontage
• Doppeldrahtmodus, 4~20 mA Analogausgang, HART®-Protokolldatenkommunikation
• Intelligentes LCD-Messgerät mit Hintergrundbeleuchtung
• Membran mit großer Größe, vollverschweißte Dichtung, langfristig zuverlässig und langlebig
• Verwendet für die Druckmessung für Gas, Flüssigkeit, Dampf
• Optionale Antikorrosionsmembran (Tantal, Hastelloy C, 316L, 316L besprüht mit PTFE)
• Besonders geeignet für viskose Flüssigkeiten bei hohen Temperaturen
• Der Preis ist günstiger als der vergleichbarer importierter Instrumente
Bündiger Membran-Druckmessumformer für Flanschmontage Anwendung:
• Prozesssteuerungsbereiche für Branchen wie Erdöl, chemische Industrie, Metallurgie, Elektrizität, Lebensmittel, Papierherstellung, Medizin, Maschinenbau, wissenschaftliche Experimente und militärische Luftfahrt usw.
