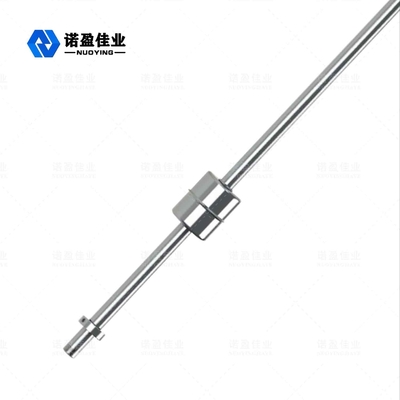

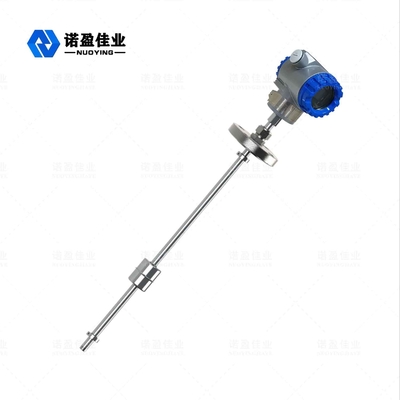

NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW

NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW
NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW

Großes Bild :  NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW

Produktdetails:
Herkunftsort: China
Markenname: NUOYINGJIAYE
Zertifizierung: Explosion-proof certificate
Modellnummer: NYFZ
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $120 to $1000
Verpackung Informationen: Exportstandardverpackung
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 300 Stück/ Vormonat

NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW

Beschreibung
Messbereich: 50 〜 5000mm Material: 304,316L (optional)
Stromversorgung: 24VDC (15-35V) Schutz-Grad: Anzeigeninstrument IP67, IP67
Betriebstemperatur: -40 〜 120 °C Prozessdruck: Atmosphärendruck, 0-16MPa
Signalausgabe: 4~20mA/Hart/RS485… Genauigkeit: ±1%F.S
Markieren:

SS304 Füllstandsmessumformer mit Magnetschwimmer

,

Füllstandsmessumformer mit Magnetschwimmer 720 mW

,

720 mW Schwimmer-Füllstandsmessumformer

NYFZ Magnetschwimmer Füllstandsmesser Füllstandsgeber Flüssigkeitsstandsmessung

Magnetisches Schwimmer-Füllstandsmessgerät



Magnetischer SchwimmerStufe MeterBetriebs Prinzip



Das magnetische Flüssigkeitsstandsmessgerät verwendet den ringförmigen Magnetschwimmer nach oben oder unten mit dem Flüssigkeitsstand, um den Sender dazu zu bringen, das Saugen des trockenen Federrohrs im Messstab zu führen, den Flüssigkeitsstand in das entsprechende Hydroxylamin-Ausgangssignal des Elektrowiderstands umzuwandeln und dann zu installieren integriertes Übertragungsschaltungsmodul in der Anschlussdose.Das Widerstandssignal wird in einen zweiadrigen 4^2OmA-Standardsignalausgang umgewandelt, und der Magnetschwebebahn-Füllstandsmesser bietet auch die Feld-LED-Digitalanzeige zur Messung des Flüssigkeitsstands.Die Produkte der NYFZ-X-Serie sind standardmäßig, korrosionsbeständig und explosionsgeschützt.



Basierend auf dem Prinzip des Auftriebs und der magnetischen Kopplung ist der Magnetschwebebahn-Füllstandsanzeiger mit einer Gruppe trockener Federrohre und präzisen Widerständen im Detektionsrohr ausgestattet.Wenn sich der magnetische Schwimmer entlang des Detektionsrohrs mit der Änderung des Flüssigkeitsstands auf und ab bewegt, wird der Ausgangswiderstand des Reagenzglases geändert, indem das trockene Federrohr wiederum mit dem Flüssigkeitsstand verbunden wird.Das Umwandlungsschaltungsmodul in der Anschlussbox wandelt den Widerstandswert in den 4〜20mA Stromausgang um.



MagnetischSchweben StufeMeterTechnische Parameter



Messbereich 50〜5000mm
Messgenauigkeit ±1 % vom Skalenendwert
Stromversorgung 24VDC (15-35V)
Signalausgang 4~20mA/Hart/RS485...
Mittlere Dichte 500〜2000kg/m³
Stromverbrauch des Instruments 720mW
Prozesstemperatur: -40 〜120 °C
Prozessdruck -0,1 〜1,6 MPa 〜-0,1 〜2,5 MPa
Prozessverbindung Flansch (optional)
Feldanzeige LCD (optional)
Schutzklasse IP65
Explosionsgeschützte Klasse: Exia IICT6 (optional)



 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Magnetischer Schwimmer Stufe MeterDesign-Merkmale



  • Einfache Struktur, solide und zuverlässig, stabiler Betrieb.
  • Anzeige in Rot zur Anzeige des Flüssigkeitsstands, intuitiv, auffällig und leicht ablesbar
  • Vielfältige Einbauformen, vielfältige Anschlussformen sind wählbar.
  • Der Messbereich ist groß und der gesamte Messprozess hat keinen Blindbereich.
  • Kontinuierliche Messung des Flüssigkeitsstandes verschiedener Flüssigkeiten und Medien mit hoher Temperatur, hohem Druck, korrosiven und brennbaren sowie explosiven Medien.
  • Der Monitor ist vollständig vom Messmedium isoliert, sicher und zuverlässig.
  • Professionelles Design für spezielle Drücke und Temperaturen



Magnetischer SchwimmerStufeAnforderungen an die Zählerinstallation



  • Überprüfen Sie vor der Installation, ob der Schwimmerbegrenzungsring unter dem Erkennungsrohr lose ist, indem Sie ihn beispielsweise mit einem Schraubenschlüssel lösen, um zu verhindern, dass der Schwimmer während des Gebrauchs rutscht.
  • Der Einbau muss senkrecht erfolgen, damit sich der Magnetschwimmer frei im Reagenzglas auf und ab bewegen kann
  • Vermeiden Sie magnetische Leitfähigkeit um das Detektionsrohr herum, da dies sonst den normalen Betrieb des Flüssigkeitsstandsmessers direkt beeinträchtigt;
  • Bei leicht kalkenden Medien sollte das Gerät regelmäßig gereinigt werden, um ein Blockieren des Schwimmers und eine Beeinträchtigung der Messung zu vermeiden
  • Die spezifischen Installationsmethoden sind wie folgt:
  • Methode 1: Bearbeiten des Installationslochs an der Flanschabdeckung und Drehen direkt in den Magnetschwebebahn-Füllstandsmesser, wie in Abbildung 1 gezeigt;
  • Methode 2: fester Magnetschwebebahn-Füllstandsmesser mit Sensorhalterung und Sicherungsmutter.Dieses Verfahren eignet sich für die Füllstandsmessung von Flüssigkeiten in offenen Tanks, wie in Abbildung 2 dargestellt
  • Methode 3: Auf der Abdeckung des Tanks wird ein G2-Gewindeloch verarbeitet, das bequem in die Schwimmerkugel eingesetzt werden kann, wie in Abbildung 3 gezeigt.
  • Methode 4: Die Länge des Messstabs kann entsprechend der Höhe des Flüssigkeitsspiegels angepasst werden, indem der bewegliche Anschlusskopf verwendet wird, wie in Abbildung 4 gezeigt



NYFZ SS304 Füllstandsmessumformer mit Magnetschwimmer 50-5000 mm 720 mW 0



Magnetischer SchwimmerStufeAnwendungsbereich des Zählers



Der Magnetschwebebahn-Füllstandsmesser eignet sich zur Anzeige des Flüssigkeitsstands an Behältern mit Chemikalien, Erdöl und anderen Industrieanlagen.Gegenwärtig ist es in der Öl-, Chemie-, Metallurgie-, Energie-, Lebensmittel-, Pharma-, Papierherstellungs- und anderen Industrien zur Messung und Kontrolle des Flüssigkeitsstands weit verbreitet.
