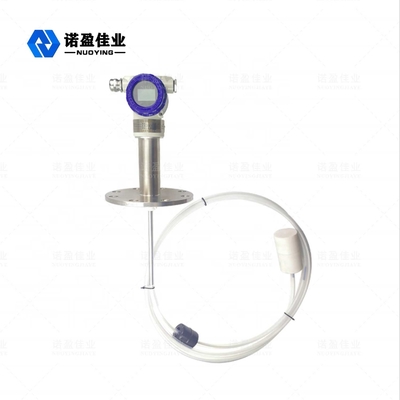

Antikorrosions-magnetostriktives waagerecht ausgerichtetes Messgerät HART Float Level Transmitter

Antikorrosions-magnetostriktives waagerecht ausgerichtetes Messgerät HART Float Level Transmitter

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: New York
MOQ: 1
Preis: $240 to $1900
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 300 Stück/ Vormonat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
0~6m, 0~25m
Stromversorgung:
24VDC
Material:
PTFE (optional)
Prozessverbindung:
Flansch (optional)
Anzeige:
LCD
Betriebstemperatur:
-40~130℃, - 40~250℃
Signalausgabe:
4-20mA, 4-20mA/HART (Zweidraht-/4-adrig)
Prozessdruck:
2 MPa
Verpackung Informationen:
Exportstandardverpackung
Versorgungsmaterial-Fähigkeit:
300 Stück/ Vormonat
Hervorheben:

Antikorrosions-magnetostriktives waagerecht ausgerichtetes Messgerät

,

HART Float Level Transmitter

,

Niveauschalter des magnetischen Floßes des HIRSCHS

Produktbeschreibung



Magnetostriktiver Füllstandsmesser



Magnetostriktive FlüssigkeitStufe MeterBetriebs Prinzip



Magnetostriktive Flüssigkeitspegelsensoren (im Folgenden als Sensor bezeichnet, einschließlich allgemeiner und explosionsgeschützter Typen) werden zur kontinuierlichen Messung des Flüssigkeitspegels und der Trennschicht verwendet.Darüber hinaus werden magnetostriktive Füllstandssensoren auch in verschiedenen Bereichen eingesetzt, einschließlich industrieller Messung und Steuerung von Flüssigkeitsständen in verschiedenen Flüssigkeitstanks wie Erdöl, Lagerung chemischer Rohstoffe, Industrieprozesse, Biochemie, Medizin, Lebensmittel und Getränke, Tanklager Verwaltung und unterirdische Lagerung von Tankstellen, Dammwasserstand, Überwachung des Wasserstands von Stauseen und Abwasserbehandlung usw.

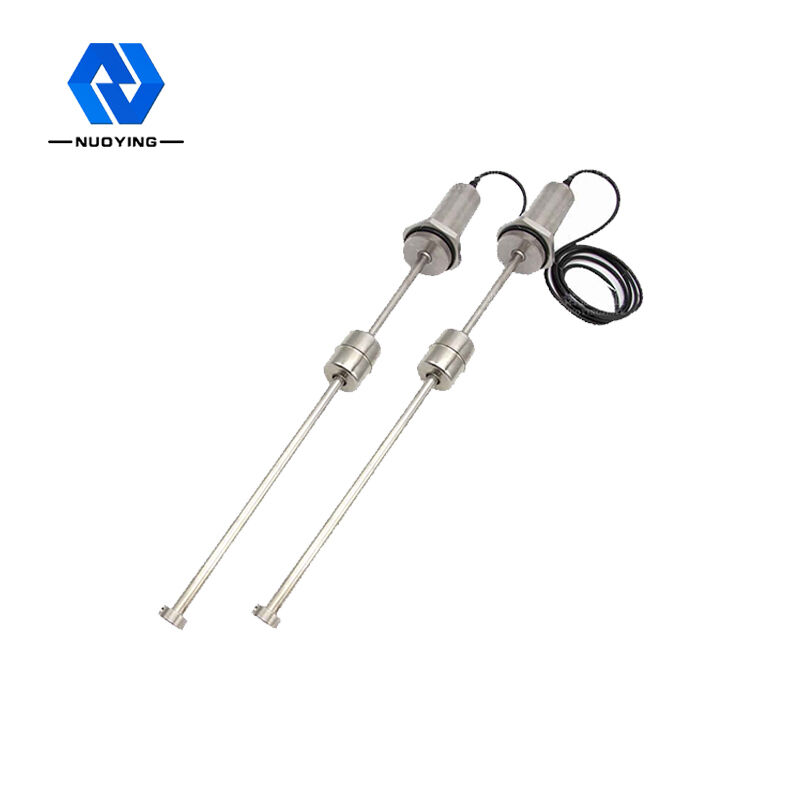

Magnetostriktive Füllstandsanzeiger bestehen aus drei Teilen: Sondenstab, Schaltungseinheit und Schwimmer.Zur Messung erzeugt die Schaltungseinheit Stromimpulse, die entlang der magnetostriktiven Leitung wandern und ein kreisförmiges Magnetfeld erzeugen.Außerhalb des Sondenstabs ist ein Schwimmer angeordnet, und der Schwimmer bewegt sich entlang des Sondenstabs mit der Änderung des Flüssigkeitspegels auf und ab.Der Schwimmer erzeugt gleichzeitig ein Magnetfeld, da er mit einem Satz Permanentmagneten bestückt ist.Wenn das Strommagnetfeld auf das Schwebemagnetfeld trifft, erzeugt es einen "Verdrehungs"- oder "Rückkehr"-Impuls.Die Zeitdifferenz zwischen dem "Rücklauf"-Impuls und dem Stromimpuls wird in Impulssignale umgewandelt, um die tatsächliche Position des Schwimmers zu berechnen und den Flüssigkeitsstand zu messen.



Magnetostriktive FlüssigkeitStufeMeterTechnische Parameter



Anwendungen Flüssigkeitsstand
Messbereich

Sonde: 0-50 ~ 6000 mm

Kabel: 25m

Genauigkeit ±0,5 mm
Stromversorgung 24 VDC ±10 %
Signalausgang 4~20 mA / Hart / RS485
Arbeitsstrom 4~20mA;20,4 mA
Lasteigenschaften wenn Stromausgang, maximaler Lastwiderstand 600 Q Spannungsausgang, maximaler Lastwiderstand 2mA
Prozesstemperatur -40〜130 °C, -40〜250 °C
Umgebungstemperatur -40〜80°C
Temperatureinfluss ±0,5 °C
Prozessdruck - 0,1 ~ 4,0 MPa
Auflösung ±1mm
Reaktionszeit 0,2 ms
Stangenmaterial 304/316L (optional)
Prozessverbindung Gewinde, Flansch, Stützbefestigung (optional)
Site-Anzeige LCD (optional)
Gehäusematerial Edelstahl / Aluminium (optional)
Schutzgrad IP67
Explosionsgeschützter Grad Exia IICT6 (optional)


Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!

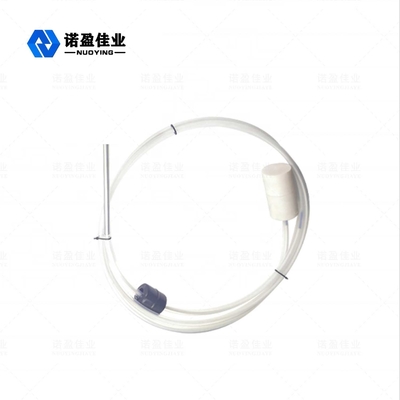

Magnetostriktive FüllstandsanzeigeAntenne aus PTFE-Material, PTFE (PTFE oder PTFE), allgemein bekannt als "Kunststoffkönig", besteht aus Tetrafluorethylen durch Polymerisation von Polymerverbindungen, hat eine hervorragende chemische Stabilität, hohe Korrosionsbeständigkeit, Abdichtung, Schmierung ist nicht klebrig, elektrisch Isolierung und gute Alterungsbeständigkeit, PTFE hat die folgenden Eigenschaften:

  • Hohe Temperaturbeständigkeit – Betriebstemperatur bis zu 250℃.
  • Niedrigtemperaturbeständigkeit – gute mechanische Zähigkeit;Selbst wenn die Temperatur auf -196℃ fällt, kann eine Dehnung von 5 % aufrechterhalten werden.
  • Korrosionsbeständigkeit - inert gegenüber den meisten Chemikalien und Lösungsmitteln, beständig gegen starke Säuren und Basen, Wasser und verschiedene organische Lösungsmittel.
  • Witterungsbeständigkeit – hat die beste Alterungsbeständigkeit von Kunststoffen.
  • Hohe Schmierung - der niedrigste Reibungskoeffizient von Feststoffen.
  • Nichthaftung - ist die minimale Oberflächenspannung in einem festen Material und haftet nicht an irgendeiner Substanz.
  • Ungiftig – mit physiologischer Trägheit, da künstliche Blutgefäße und Organe für lange Zeit ohne Nebenwirkungen in den Körper implantiert werden.

Antikorrosions-magnetostriktives waagerecht ausgerichtetes Messgerät HART Float Level Transmitter 0



Magnetostriktive Flüssigkeit Stufe MeterTypische Anwendung und Installation



  • Messen Sie den Füllstand von horizontalen Lagertanks: oben montiert
  • Für die Produktionskontrolle, seitliche Installation
  • Wird für die Kontrolle des mittleren Flüssigkeitsstands in der Produktion verwendet: seitliche Installation
  • Anwendung und Installation eines großen vertikalen Öltanks

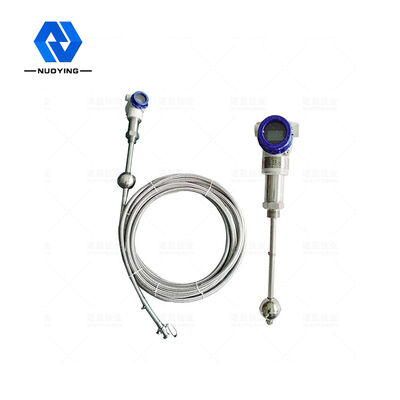

  • Anwendung an stehenden Öltanks: Soft Cable Top-Montage
  • Passende Anwendung mit Magnetplatten-Füllstandsmesser
  • Anwendung und Installation von Asphalt-Lagertanks
