Produktdetails:
|
| Messbereich: | 0~6m, 0~25m | Stromversorgung: | 24VDC |
|---|---|---|---|
| Material: | PTFE (optional) | Prozessverbindung: | Flansch (optional) |
| Anzeige: | LCD | Betriebstemperatur: | -40~80℃ |
| Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | 1Mpa |
| Markieren: | 24VDC Magnetostriktives Füllstandsmessgerät,Magnetostriktives Füllstandsmessgerät 1Mpa,1Mpa Interface Level Transmitter |
||

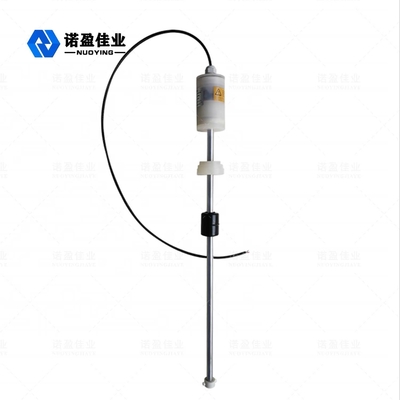

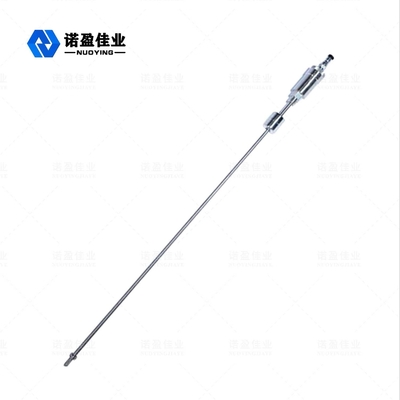

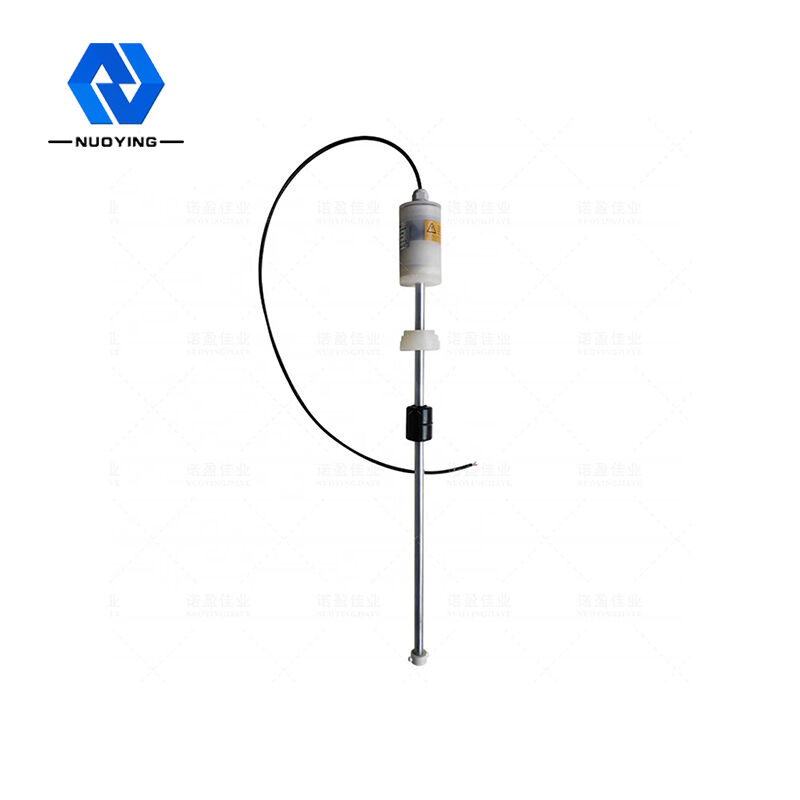

Magnetostriktiver Füllstandsmesser
Füllstandsmessgerät Maglev-Messgerät Magnetostriktives Füllstandsmessgerät Öl-Wasser-Grenzschichtinstrument
Magnetostriktive FlüssigkeitStufe MeterBetriebs Prinzip
Wenn der Sensor des magnetostriktiven Füllstandsmessers arbeitet, stimuliert der Schaltungsteil des Sensors einen Impulsstrom auf dem Wellenleiterdraht, und der Strom erzeugt ein Impulsstrom-Magnetfeld um den Wellenleiterdraht herum, wenn er sich entlang des Wellenleiterdrahts ausbreitet.Der Sensorstab des magnetostriktiven Füllstandsmessers ist mit einem Schwimmer versehen, der sich bei Änderung des Flüssigkeitsspiegels entlang des Stabs auf und ab bewegen kann.Im Inneren des Schwimmers befindet sich eine Reihe von Permanentmagnetringen.Wenn das gepulste Strommagnetfeld auf das vom Schwimmer erzeugte Ringmagnetfeld trifft, ändert sich das Magnetfeld um den Schwimmer herum, so dass der Wellenleiterdraht aus magnetostriktivem Material an der Position des Schwimmers einen Torsionswellenimpuls erzeugt, der entlang des Schwimmers zurück übertragen wird Wellenleiterdraht mit fester Geschwindigkeit und erkannt durch den Erkennungsmechanismus.Durch Messen der Zeitdifferenz zwischen Impulsstrom und Torsionswelle kann die Position des Schwimmers genau bestimmt werden, dh die Position des Flüssigkeitsspiegels.Technische Vorteile des magnetostriktiven Füllstandsmessgeräts: Das magnetostriktive Füllstandsmessgerät eignet sich zur hochpräzisen Füllstandsmessung des sauberen Flüssigkeitsstands, und die Genauigkeit kann 1 mm erreichen.Die Genauigkeit des neuesten Produkts kann 0,1 mm erreichen.Magnetostriktive Füllstandsmesser können auch verwendet werden, um die Grenze zwischen zwei verschiedenen Flüssigkeiten zu messen.Explosionsgeschütztes Design, geeignet für gefährliche Anlässe, intelligentes elektronisches Schaltungsdesign kann das Volumen berechnen;Das einzige bewegliche Teil ist der Schwimmer, daher ist der Wartungsaufwand sehr gering.
Magnetostriktive FlüssigkeitStufeMeterTechnische Parameter
| Anwendungen | Flüssigkeitsstand |
| Messbereich |
Sonde: 0-50 ~ 6000 mm |
| Genauigkeit | ±0,5 mm |
| Stromversorgung | 24 VDC ±10 % |
| Signalausgang | 4~20 mA / Hart / RS485 |
| Arbeitsstrom | 4~20mA;20,4 mA |
| Lasteigenschaften | wenn Stromausgang, maximaler Lastwiderstand 600 Q Spannungsausgang, maximaler Lastwiderstand 2mA |
| Prozesstemperatur | -40〜80 °C, |
| Umgebungstemperatur | -40〜80°C |
| Temperatureinfluss | ±0,5 °C |
| Prozessdruck | - 0,1 ~ 1,0 MPa |
| Auflösung | ±1mm |
| Reaktionszeit | 0,2 ms |
| Stangenmaterial | 304 316L (optional) |
| Prozessverbindung | Gewinde, Flansch, Stützbefestigung (optional) |
| Site-Anzeige | LCD (optional) |
| Gehäusematerial | Edelstahl / Aluminium (optional) |
| Schutzgrad | IP67 |
| Explosionsgeschützter Grad | Exia IICT6 (optional) |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Magnetostriktive FüllstandsanzeigeAntenne aus PTFE-Material, PTFE (PTFE oder PTFE), allgemein bekannt als "Kunststoffkönig", besteht aus Tetrafluorethylen durch Polymerisation von Polymerverbindungen, hat eine hervorragende chemische Stabilität, hohe Korrosionsbeständigkeit, Abdichtung, Schmierung ist nicht klebrig, elektrisch Isolierung und gute Alterungsbeständigkeit, PTFE hat die folgenden Eigenschaften:
Magnetostriktive Flüssigkeit Stufe MeterTypische Anwendung und Installation
