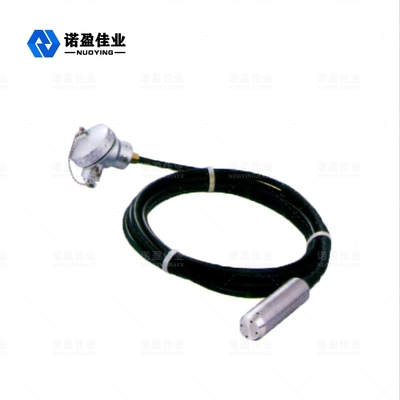

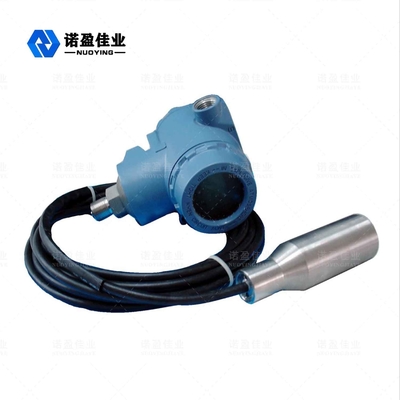

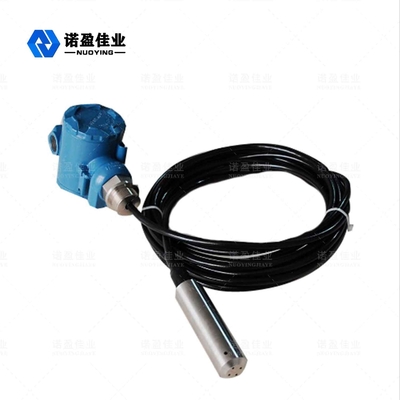

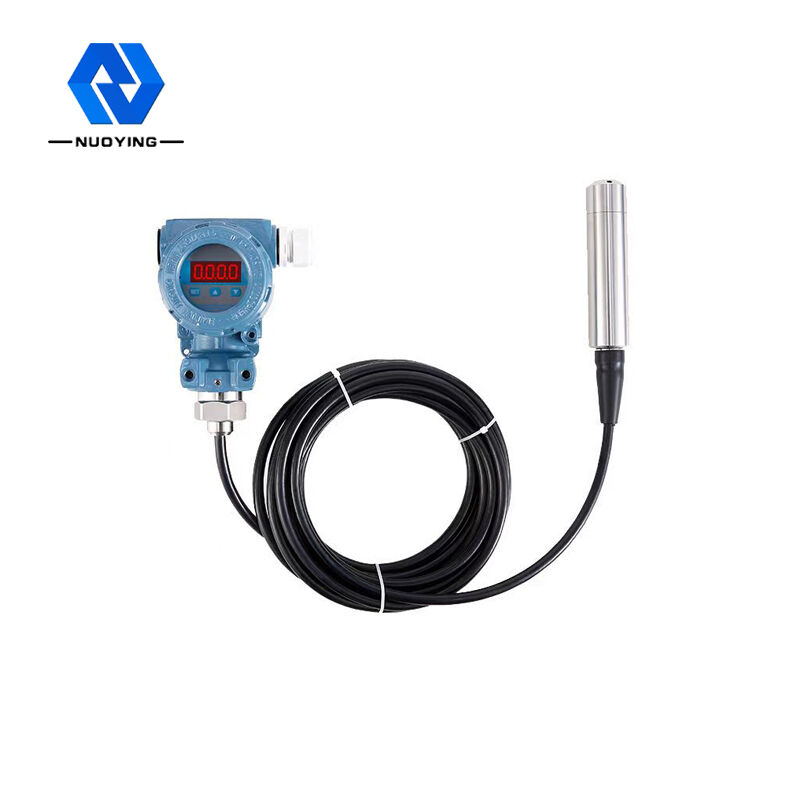

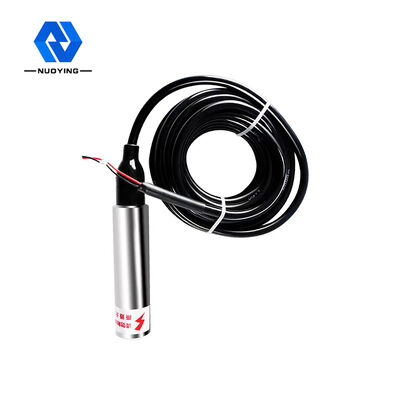

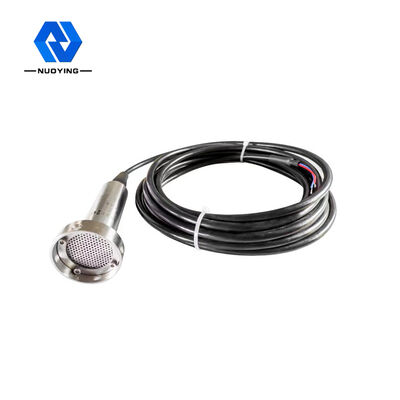

Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display

Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display
Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display

Großes Bild :  Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display

Produktdetails:
Herkunftsort: China
Markenname: NUOYINGJIAYE
Zertifizierung: Explosion-proof certificate
Modellnummer: NH93420
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $120 to $1800
Verpackung Informationen: 40cm×30cm×30cm
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 300 Stück/ Vormonat

Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display

Beschreibung
Messbereich: Flüssige, ätzende Flüssigkeit Genauigkeitsgrad: ±0.25% F.S, ±0.5% F.S, ±1.0% F.S
Prozessverbindung: Faden, Flansch (optional) Umgebende Temperatur: -40 〜 85 °C
Prozesstemperatur: -10 °C ~+70 Signalausgabe: 4… 20mADC/HIRSCH/RS485…
Membranmaterial: 316L, keramische Membran (optional) Schutz-Grad: IP67
Markieren:

Digitaler Drucksensor-Transmitter

,

Drucksensor-Transmitter aus Edelstahl

,

Flüssigkeits-Differenzdrucktransmitter mit LCD-Display



NH93420 Füllstandstransmitter Drucksensortransmitter



Der Füllstandsmessumformer der Serie NH93420 ist ein vollständig aus Edelstahl gefertigtes, vollständig abgedichtetes piezoresistives Festkörper-Füllstandsmessinstrument zum Tauchen.In diesem Produkt werden der hochstabile, hochzuverlässige piezoresistive Drucksensor, die hochpräzise intelligente Senderverarbeitungsschaltung, die präzise digitale Temperaturkompensationstechnologie und die nichtlineare Korrekturtechnologie verwendet.Das Füllstandssignal der gemessenen Flüssigkeit wird in ein elektrisches Standardsignal umgewandelt.Wasserdichtes Kabel und versiegelte Verbindung, Rohr im Kabel, kann lange in Flüssigkeit verwendet werden.Die integrierte Struktur und der standardisierte Signalausgang bieten Komfort für den Feldeinsatz und die automatische Steuerung..Das Produkt ist klein, leicht, einfach zu installieren und einfach zu bedienen.Es eignet sich zur Messung und Kontrolle des Flüssigkeitsstands in den Bereichen Erdöl, chemische Industrie, Kraftwerke, städtische Wasserversorgung und Wassertemperaturerkundung.



NH93420 Füllstandstransmitter für FlüssigkeitenTechnische Parameter



Typische Anwendungen Flüssige, ätzende Flüssigkeit
Messbereich
Art Kabelart Hard-Rod-Typ .Kabel .Korrosionsschutz Stabförmiges Korrosionsschutzmittel
L (m) 0~170m 0~4m 0~170m 0~4m
Signalausgang: 4~20mADC/HART/RS485
Umgebungstemperatur -40 〜85 °C
Prozesstemperatur

-10 ~+70 °C

Prozessverbindung Gewindeflanschbefestigung (optional)
Stromversorgung 24 VDC (± 5 %)

Belastbarkeit

< (U-15) / 0,02 A

Membranmaterial

316L, Keramikmembran (optional) Gehäusematerial: Aluminium, Edelstahl (optional)

Stabilität

±0,05 %FS/Jahr;±0,1 %FS/ Jahr

Feldanzeige LCD (optional)
Schutzniveau IP67
Explosionsklasse

Exia II CT5 Exd IIBT5 (optional)



Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



NH93420 Füllstandstransmitter für Flüssigkeiten Betriebs Prinzip

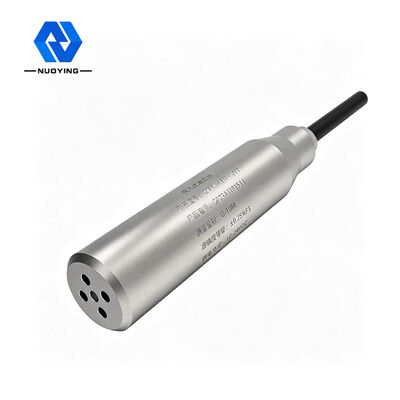

Der Füllstandstransmitter besteht aus einem speziellen Gasführungskabel, das in einen Kapillarschlauch eingebaut ist, einer Klemmverschraubung und einer Sonde.Die Sonde des Füllstandsmessgeräts besteht aus einem Edelstahlkern mit einer Membran am Boden und einem Kunststoffgehäuse mit Löchern.Die Flüssigkeitsstandsmessung ist eigentlich die Differenz zwischen dem hydrostatischen Druck am Sondenkopf und dem tatsächlichen atmosphärischen Druck, und dann wandeln der Keramiksensor (an der Edelstahlfolie befestigt) und die elektronische Komponente die Druckdifferenz in das 4〜20mA-Ausgangssignal um .
Wenn der hydrostatische Füllstandstransmitter in eine bestimmte Tiefe der gemessenen Flüssigkeit eingebracht wird, lautet die Druckformel des Sensors wie folgt: PA= p・g・h+Po, um die Formel für den Flüssigkeitsstand zu erhalten:h = PA-Po/ p *g.
Gleichzeitig wird der Flüssigkeitsdruck durch den gasleitenden Edelstahl in die Überdruckkammer des Sensors eingeleitet, und dann wird der atmosphärische Druck auf der Flüssigkeitsoberfläche mit der Unterdruckkammer des Sensors verbunden, um dem entgegenzuwirken die Po, auf der Rückseite des Sensors und machen Sie den gemessenen Druck des Sensors PA-Po= p・g・h.
Bei gleichmäßiger Dichte der Flüssigkeit ist die statische Druckdifferenz proportional zur Höhe des Flüssigkeitsspiegels.



Digitaler Drucksensor-Transmitter Edelstahl-LCD-Display 0



NH93420 Füllstandstransmitter für Flüssigkeiten Design-Merkmale



  • Gute Stabilität und hohe Präzision.
  • Die Struktur ist exquisit und kann direkt verwendet werden, um den Flüssigkeitsstand im gemessenen Medium zu messen. Es ist sehr bequem zu installieren und zu verwenden.
  • Feste Struktur, bewegungslose Komponenten, hohe Zuverlässigkeit, lange Lebensdauer von Wasser, Öl bis hin zu hochviskoser Paste können mit hoher Genauigkeit gemessen werden, unbeeinflusst von Schaumbildung, Ablagerung und elektrischen Eigenschaften des zu testenden Mediums.
  • Weitbereichs-Temperaturkompensation.
  • Mit Wechselrichter-Polaritätsschutz und Überlaststrombegrenzungsschutz, Blitzschutz, Hochfrequenz-Störschutz.
