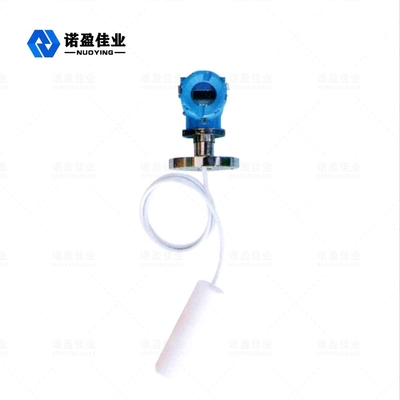

Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel

Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel
Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel

Großes Bild :  Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel

Produktdetails:
Herkunftsort: China
Markenname: NUOYINGJIAYE
Zertifizierung: Explosion-proof certificate
Modellnummer: Rostfeste Art NH93420
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: $120 to $1800
Verpackung Informationen: 40cm×30cm×30cm
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 300 Stück/ Vormonat

Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel

Beschreibung
Messbereich: Flüssige, ätzende Flüssigkeit Genauigkeitsgrad: ±0.25% F.S, ±0.5% F.S, ±1.0% F.S
Prozessverbindung: Faden, Flansch (optional) Umgebende Temperatur: -40 〜 85 °C
Prozesstemperatur: -10 °C ~+70 Signalausgabe: 4… 20mADC/HIRSCH/RS485…
Antennenmuster: Rostfeste Art Schutz-Grad: IP67
Markieren:

Anti-Korrosions-Füllstand-Druckmessumformer

,

Flüssigkeitsstand-Druckmessumformer RS485

,

Flüssigkeitsstand-Messumformer RS485



NH93420 Anti-Korrosions-Typ Füllstandstransmitter Drucksensortransmitter

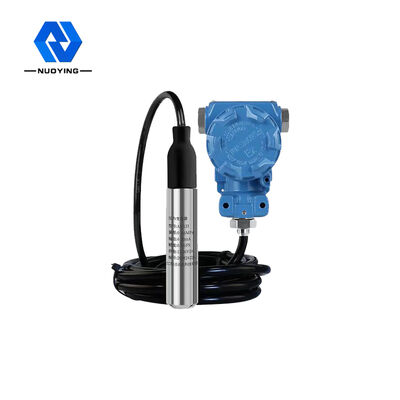

Der Füllstandsmessumformer der Serie NH93420 ist ein vollständig aus Edelstahl gefertigtes, vollständig abgedichtetes piezoresistives Festkörper-Füllstandsmessinstrument zum Tauchen.In diesem Produkt werden der hochstabile, hochzuverlässige piezoresistive Drucksensor, die hochpräzise intelligente Senderverarbeitungsschaltung, die präzise digitale Temperaturkompensationstechnologie und die nichtlineare Korrekturtechnologie verwendet.Das Füllstandssignal der gemessenen Flüssigkeit wird in ein elektrisches Standardsignal umgewandelt.Wasserdichtes Kabel und versiegelte Verbindung, Rohr im Kabel, kann lange in Flüssigkeit verwendet werden.Die integrierte Struktur und der standardisierte Signalausgang bieten Komfort für den Feldeinsatz und die automatische Steuerung..Das Produkt ist klein, leicht, einfach zu installieren und einfach zu bedienen.Es eignet sich zur Messung und Kontrolle des Flüssigkeitsstands in den Bereichen Erdöl, chemische Industrie, Kraftwerke, städtische Wasserversorgung und Wassertemperaturerkundung.



NH93420 Füllstandstransmitter für FlüssigkeitenTechnische Parameter



Typische Anwendungen Flüssige, ätzende Flüssigkeit
Messbereich

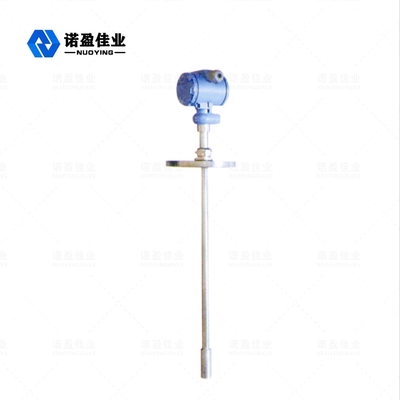

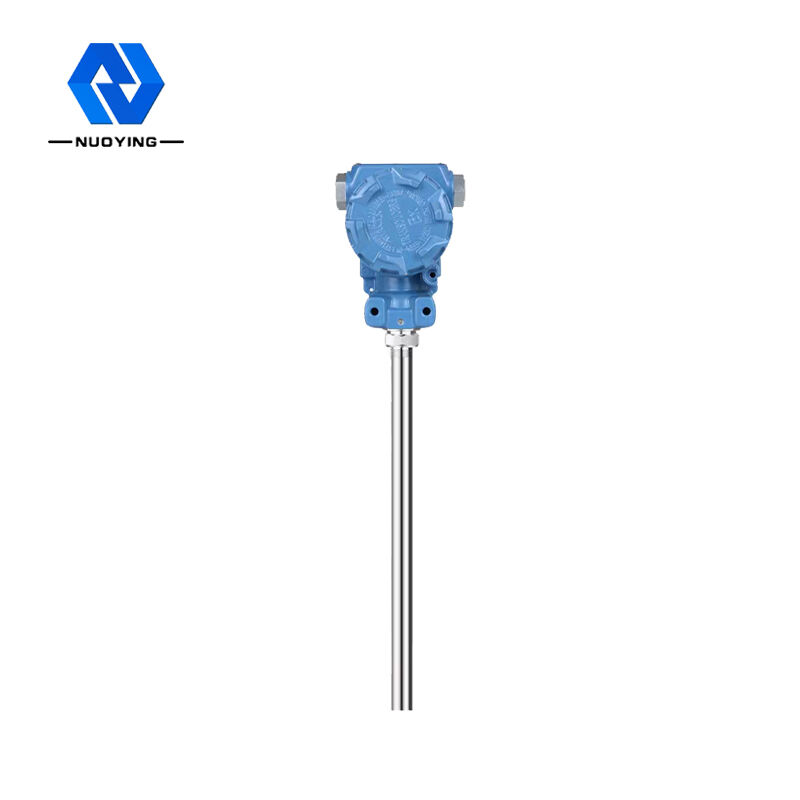

Art Kabelart Hard-Rod-Typ .Kabel .Korrosionsschutz Stabförmiges Korrosionsschutzmittel
L (m) 0~170m 0~4m 0~170m 0~4m
Signalausgang: 4~20mADC/HART/RS485
Umgebungstemperatur -40 〜85 °C
Prozesstemperatur

-10 ~+70 °C

Prozessverbindung Gewindeflanschbefestigung (optional)
Stromversorgung 24 VDC (± 5 %)

Belastbarkeit

< (U-15) / 0,02 A

Membranmaterial

316L, Keramikmembran (optional) Gehäusematerial: Aluminium, Edelstahl (optional)

Stabilität

±0,05 %FS/Jahr;±0,1 %FS/ Jahr

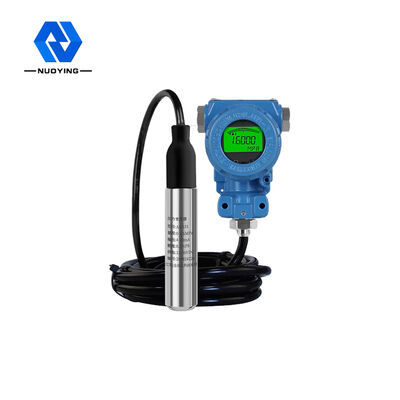

Feldanzeige LCD (optional)
Schutzniveau IP67
Explosionsklasse

Exia II CT5 Exd IIBT5 (optional)



Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



NH93420 Füllstandstransmitter für Flüssigkeiten Betriebs Prinzip



Der Füllstandstransmitter besteht aus einem speziellen Gasführungskabel, das in einen Kapillarschlauch eingebaut ist, einer Klemmverschraubung und einer Sonde.Die Sonde des Füllstandsmessgeräts besteht aus einem Edelstahlkern mit einer Membran am Boden und einem Kunststoffgehäuse mit Löchern.Die Flüssigkeitsstandsmessung ist eigentlich die Differenz zwischen dem hydrostatischen Druck am Sondenkopf und dem tatsächlichen atmosphärischen Druck, und dann wandeln der Keramiksensor (an der Edelstahlfolie befestigt) und die elektronische Komponente die Druckdifferenz in das 4〜20mA-Ausgangssignal um .
Wenn der hydrostatische Füllstandstransmitter in eine bestimmte Tiefe der gemessenen Flüssigkeit eingebracht wird, lautet die Druckformel des Sensors wie folgt: PA= p・g・h+Po, um die Formel für den Flüssigkeitsstand zu erhalten:h = PA-Po/ p *g.
Gleichzeitig wird der Flüssigkeitsdruck durch den gasleitenden Edelstahl in die Überdruckkammer des Sensors eingeleitet, und dann wird der atmosphärische Druck auf der Flüssigkeitsoberfläche mit der Unterdruckkammer des Sensors verbunden, um dem entgegenzuwirken die Po, auf der Rückseite des Sensors und machen Sie den gemessenen Druck des Sensors PA-Po= p・g・h.
Bei gleichmäßiger Dichte der Flüssigkeit ist die statische Druckdifferenz proportional zur Höhe des Flüssigkeitsspiegels.



Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel 0



NH93420 Füllstandstransmitter für Flüssigkeiten Installationsvoraussetzungen



  • Bei der Messung des statischen Flüssigkeitsstands in einem offenen Behälter steht der Füllstandstransmitter senkrecht zum Behälterboden, und das Kabel, das den Transmitter und den Anschlusskasten verbindet, ist an der Öffnung des Behälters befestigt.
  • Wenn der Wasserstand in fließendem Wasser gemessen wird, wird ein Rohr mit einem Durchmesser von 45 mm in das Wasser eingeführt, und eine Anzahl von Löchern mit einem Durchmesser von 5 mm werden in unterschiedlichen Höhen auf der gegenüberliegenden Seite der Fließrichtung des Rohrs angebracht.Das Wasser tritt in das Rohr ein, um die Kabelleitung und die Anschlussdose am Ausgang des Rohrs zu befestigen.

Anti-Korrosions-Füllstands-Drucktransmitter RS485 0–170 m Kabel 1
