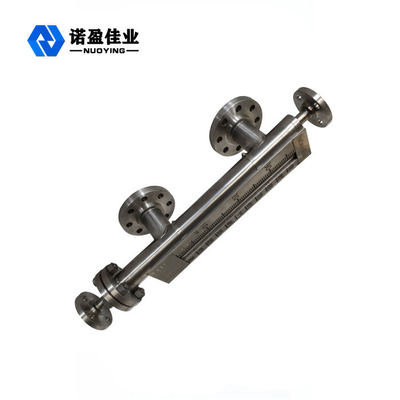

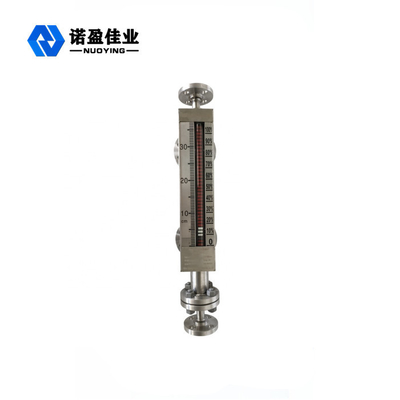

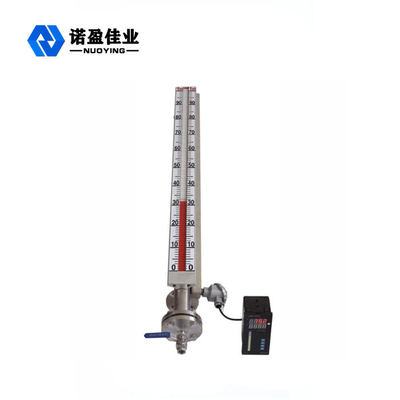

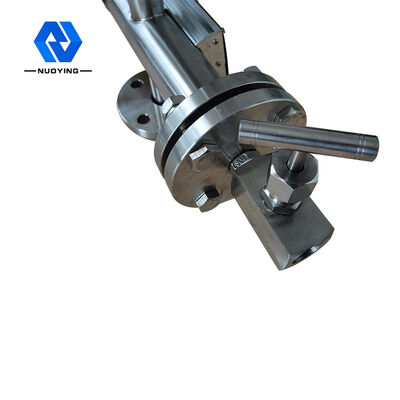

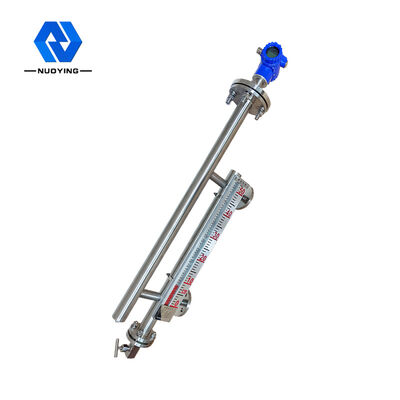

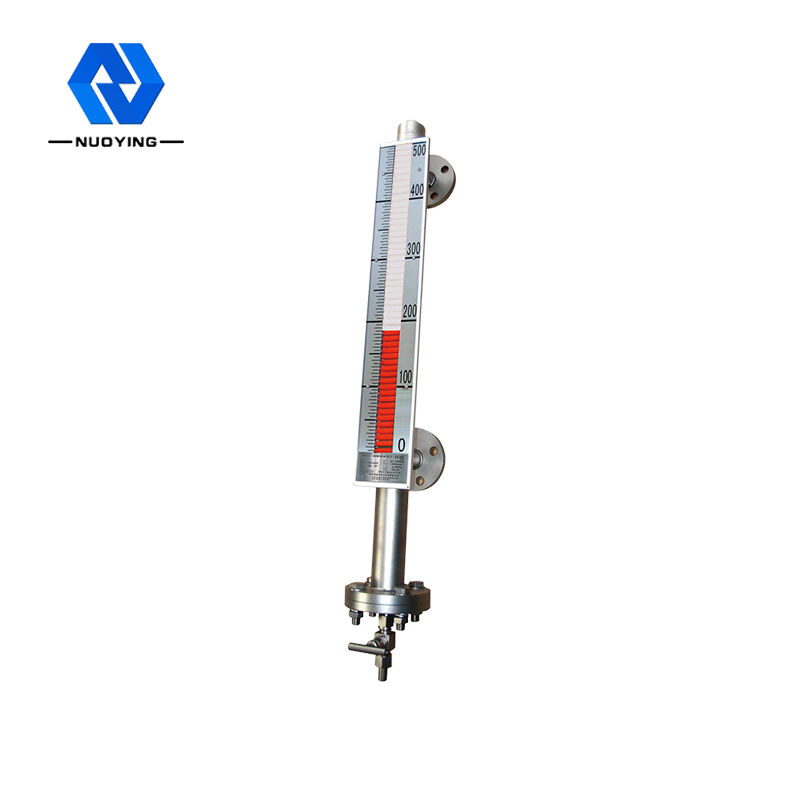

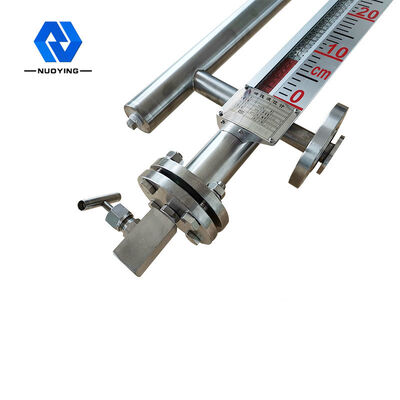

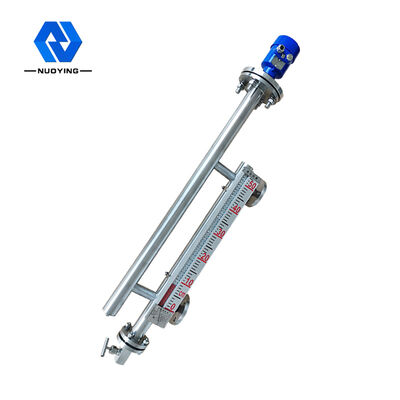

DC24V Magnetschwimmer-Füllstandsanzeige Digitalausgang M20 * 1,5

Magnetic Float Digital Output Level Indicator Magnetic Flip Level Gauge

Magnetic Float Digital Output Level Indicator Magnetic Flip Level Gauge Beschreibung:

Der Füllstandsmesser kann als Füllstandsmelder und Füllstandsgeber konfiguriert werden.Kann eine obere und untere Lichtanzeige und einen akustischen Alarm mit großer Reichweite erreichen.Der Sender kann die Füllstandsänderung linear in ein Standardstromsignal von 4~20 mA.DC umwandeln, das mit einem sekundären Instrument verwendet werden kann, um eine weitreichende Anzeige des Flüssigkeitsstands/-modus zu erreichen. Er verfügt über einen großen Messbereich und eine zweifarbige Fluoreszenzanzeige , Gute-Nacht-Effekt, Korrosionsbeständigkeit, Explosionsschutz, sicher und zuverlässig.Es kann zur Messung des Flüssigkeitsstands in verschiedenen Behältern, Wasser, industrieller Verschmutzung, verschiedenen Ölen, Flüssiggas, Säuren und Laugen usw. in der Industrie- und Schiffskommunikation eingesetzt werden.

Magnetic Float Digital Output Level Indicator Magnetic Flip Level Gauge Parameter:

Magnetic Float Digital Output Level Indicator Magnetic Flip Level GaugePrinzip:

Der Messumformer besteht aus einem Füllstandssensor und einem Konverter.Der Sensor besteht aus einer Reihe von Reedschaltern und Widerständen, die in einem Edelstahlrohr mit einem Innendurchmesser von 20 mm montiert und an der Außenseite des Messrohrs befestigt sind.Der Konverter besteht aus Elektronikmodulen und wird im Anschlusskasten des Sensors montiert.

Durch die Kopplung von Magnetschwimmern wandelt der Sensor die Änderung der Flüssigkeit in den Wert des Widerstands des Widerstands um und wandelt ihn durch den Konverter in ein 4~20mA.DC-Standardstromsignal um und sendet es an das sekundäre Instrument, um dies zu realisieren Fernanzeige des Füllstands/Modus.

Inbetriebnahme, Nutzung und Wartung

1, die Sender-Debugging-Methode

Platzieren Sie den Magnetstahl an der Nullposition des Füllstandssensors.Zu diesem Zeitpunkt wird der unterste Reed-Schalter des Sensors angezogen. Stellen Sie das „Null“-Potentiometer so ein, dass der Ausgang 4~20 mA beträgt;Stellen Sie dann den Magneten auf Vollausschlag und stellen Sie das Potentiometer "Range" ein, der Ausgang beträgt 20 mA.Wiederholt mehrmals kann das Debuggen abgeschlossen werden.

2, Vorsichtsmaßnahmen bei der Installation

(1) Bei eingebautem Füllstandsmesser dürfen keine Fremdkörper in das Messrohr eindringen.

(2) Der Füllstandsanzeiger muss vertikal an der Seite des Behälters installiert werden.Wenn der Schwimmer im Messrohr installiert ist, befindet sich ein Ende des Magneten oben und drehen Sie ihn nicht auf den Kopf.

3, in Betrieb genommen Überlegungen

Wenn das Füllstandsmessgerät in Betrieb genommen wird, öffnen Sie zuerst langsam das obere Ventil und dann langsam das untere Ventil, damit die gemessene Flüssigkeit langsam in das Messrohr gelangt, um zu verhindern, dass das Druckmedium im Behälter schnell in das Messrohr stürzt dass der Schwimmer schnell steigt, was zu einer Anzeige führt, dass die Schlauchverfolgung nicht funktioniert.

4, die Wartung der Füllstandsanzeige

(1) Wenn das Messmedium Verunreinigungen und Ablagerungen enthält, sollten Messrohr und Schwimmer regelmäßig gereinigt werden.Beim Reinigen des Schwimmers sollte ein geeignetes Reinigungsmittel verwendet werden.Nicht mit offener Flamme schlagen oder schmoren, um eine magnetische Entmagnetisierung zu vermeiden.

(2) Wenn sich nach längerem Gebrauch des Flüssigkeitsstandsanzeigers, insbesondere nach längerem Gebrauch unter Hochtemperaturbedingungen, herausstellt, dass die Anzeige nicht flexibel ist, sollte zuerst die Magnetfeldstärke des Schwimmermagnetstahls überprüft werden .Wenn das Magnetfeld entmagnetisiert wurde, sollte der Magnetstahl oder Schwimmer ersetzt werden.
